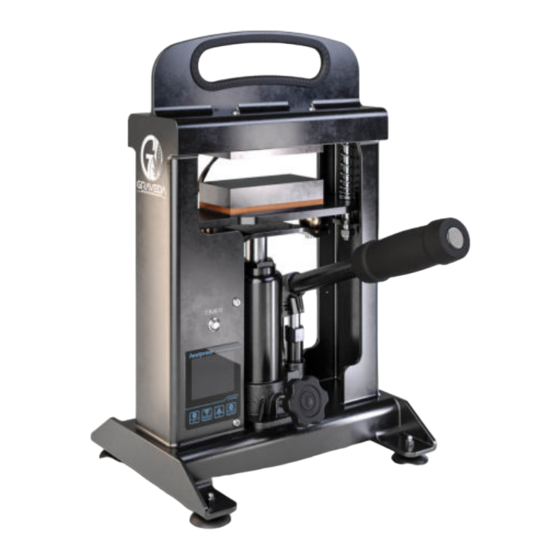

Kolophoniumpresse - Rosin Presse GP6-10
Hydraulikpresse mit 10 Tonnen Hubzylinder
Prensa de colofonia – Prensa de Rosin GP6-10
Prensa hidráulica con 10 Tonneladas Cilindro de elevación
Colophony Press - Rosin Presse GP6-10
Hydraulic Press with 10 Tons Lifting cylinder
Bedienungsanleitung
Manual de instrucciones
®
Instruction Manual
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GRASPRESSO GP6-10 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for GRAVEDA GRASPRESSO GP6-10

Summary of Contents for GRAVEDA GRASPRESSO GP6-10

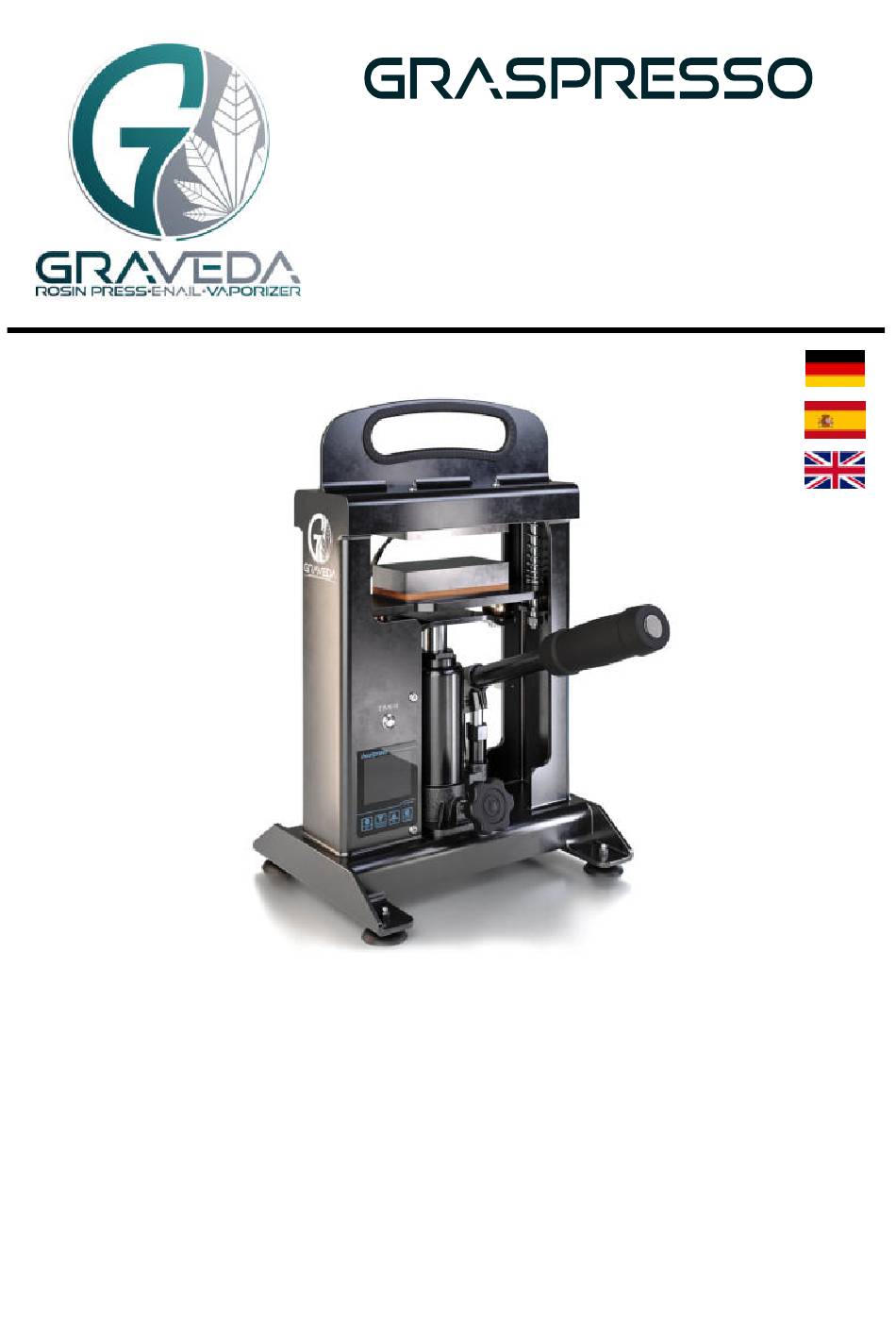

  • Page 1 ® Bedienungsanleitung Manual de instrucciones ® Instruction Manual Kolophoniumpresse - Rosin Presse GP6-10 Hydraulikpresse mit 10 Tonnen Hubzylinder Prensa de colofonia – Prensa de Rosin GP6-10 Prensa hidráulica con 10 Tonneladas Cilindro de elevación Colophony Press - Rosin Presse GP6-10 Hydraulic Press with 10 Tons Lifting cylinder...
  • Page 2 Inhaltsverzeichnis Seite 1 Seite 2 Kontakt und Garantie Seite 3 Einführung und Haftungsauschluss Seite 4 Vorsichtsmaßnahmen Seite 5 Sicherheitshinweise Seite 6 Auspacken und Aufbau Seite 7 Funktionen und Komponenten Seite 8 Inbetriebnahme Seite 9 Hinweis und Reinigung Seite 10 Technisches Datenblat Índice Página 1 Página 11 Información de contacto y garantía...
  • Page 3 Wir übernehmen keine Haftung für Schäden an Ihnen oder Driten die durch unsachgemäße oder falsche bzw. vorsätzlich falsche Handhabung der Presse entstehen. Ersatzteile sind zum Selbstkostenpreis beim GRAVEDA®-Support unter info@graveda.de erhältlich. Bite verpacken Sie das Gerät gut, wenn Sie es zur Reparatur einschicken.
  • Page 4 Dieses Produkt ist nur für den legalen Gebrauch vorgesehen. Bite beachten Sie immer die jeweiligen Gesetzte, Regulierungen und Rechtssprechungen in Ihrem jeweiligen Land! GRAVEDA® übernimmt keine Haftung für eine nicht legale Nutzung des Gerätes! Bewahren Sie diese Anleitung für die Zukunft an einem sicheren Ort auf!
  • Page 5 Unfallverhütungsvorschriften für kraftbetriebenen Arbeitsmitel ein. Sollte das Produkt den Eindruck machen beschädigt zu sein oder Sie augenscheinlich eine Beschädigung bemerken oder es zu Fehlfunktionen kommt, kontaktieren Sie bite umgehend unseren GRAVEDA® Kundenservice unter der Emailadresse info@graveda.de Fassen Sie niemals die heißen Platen an oder stecken Ihre ●...
  • Page 6 Sicherheitshinweise Seite 5 Verwenden Sie dieses Produkt nur wie in dieser Anleitung beschrieben. ● Bewahren Sie das Gerät stets außerhalb der Reichweite von Kindern auf. ● Bevor Sie das Gerät reinigen schalten Sie das Gerät als erstes aus und ● lassen es vollständig abkühlen.
  • Page 7 6. Schließen Sie das Stromkabel an der Presse an danach an der Steckdose. 7. Vergewissern Sie sich, dass alle Zubehörteile vorhanden sind: ✗ 1 x GRAVEDA® GRASPRESSO® Rosin Presse 10 Tonnen GP6-10 ✗ 1 x Hebel ✗ 1 x Stromkabel ✗...
  • Page 8 Funktionen und Komponenten Seite 7 Transportgriff Heizplaten Hebel Timer Display Ein/Aus Schalter Stromanschluss Druckablass- schraube Hubzylinder...
  • Page 9 Inbetriebnahme Seite 8 WICHTIG! Bite achten Sie darauf, dass die Druckablaßschraube vollständig geschlossen ist! Sonst kann der Zylinder den Druck nicht halten! Drehen Sie die Druckablaßschraube NICHT KOMPLETT RAUS! Zum Öffnen der Platen genügt es, die Schraube mit einer halben Umdrehung zu öffnen.
  • Page 10 Inbetriebnahme Seite 8 Überprüfen Sie die Stromspannung vor der Verwendung des Geräts. Die richtige Spannung beträgt 220-240V. Stellen Sie die Temperatur nicht über 232°C ein. Die Betriebstemperatur liegt zwischen 0°C und 232°C. Die Temperatur kann ich °C oder °F eingestellt werden. Stecken Sie den Netzstecker in das Gerät ein.
  • Page 11 Inbetriebnahme Seite 8.1 4. Drücken Sie die Taste "nach oben" oder "nach unten", um die gewünschte Zeit in Sekunden zu wählen. P2 wird auf dem Bedienfeld angezeigt. 5. Drücken Sie die SET-Taste erneut, um die Temperatureinheit auszuwählen. P3 wird auf dem Bedienfeld angezeigt. Jetzt können Sie einstellen, ob die Temperatur in °C oder °F angezeigt werden soll.
  • Page 12 Hinweis & Reinigung Seite 9 Bauen Sie den Druck mit dem Zylinder langsam auf. Mehr ist weniger! Der Druck und die Temperatur beeinflussen Ihre Pressergebnisse. Entfernen Sie das gepresste Material vorsichtig mit hitzebeständigen Handschuhen oder Werkzeugen. Benutzen Sie als Presspapier oder als Zwischenlage KEIN Backpapier! Das beschichtete Silikon auf Backpapier ist nicht für so hohen Druck ausgelegt und löst sich bei hohem Druck ab Legen Sie keine Plastikfolien auf die heißen Platen.
  • Page 13 Technisches Datenblat Seite 10 Modell Typ GP6-10 Druck Bis zu 10 Tonnen Betriebsart Manuell, hydraulisch Spannung 220 V Platengröße 6 x 12 cm Temperaturbereich 0°C – 232°C or 32°F - 450°F Temperaturskala Grad Celsius und Grad Fahrenheit Doppelte Heizplaten Gewicht ohne Verpackung 15 Kg Maße inkl Verpackung 28cm x 23cm x 40cm...
  • Page 14 Los repuestos están disponibles en la sede de GRAVEDA®. Todas las consultas deben enviarse lo antes posible por correo electrónico a info@graveda.de...
  • Page 15 En cuanto al uso del dispositivo, GRAVEDA® no se responsabilizará de las acciones ilegales o no autorizadas por parte de los usuarios finales. ¡Guarde estas instrucciones en un lugar seguro para futuras referencias!
  • Page 16 Si el dispositivo está dañado, evite su uso por completo. Si ● necesita reparar la máquina, hable con un especialista o contacte con nuestros profesionales del servicio de atención al cliente de GRAVEDA® por email a info@graveda.de El aparato debe utilizarse y almacenarse fuera del alcance de ●...

  • Page 17: Instrucciones De Seguridad

    Instrucciones de seguridad Página 14 Tenga en cuenta las descripciones del fabricante a la hora de utilizar el ● producto. Mantenga siempre la máquina fuera del alcance de los niños. ● Antes de usar el producto por primera vez, compruebe que el aparato ●...

  • Page 18: Desembalaje Y Montaje

    Si hay algún daño, por favor contacte con el servicio de atención al cliente de GRAVEDA® inmediatamente info@graveda.de 7. Compruebe que todos los accesorios estén disponibles (ver la siguiente lista): ✗ 1 x Prensa de Rosin GRAVEDA® GRASPRESSO® de 10 toneladas GP6-10 ✗ 1 x Palanca ✗ 1 x Cable de alimentación ✗...

  • Page 19: Funciones Y Componentes

    Funciones y componentes Página 16 Asa de transporte Placas calefactoras superiores e inferiores Palanca Temporizador Pantalla/ Panel de Conexión de la control alimentación Tornillo de alivio de presión Cilindro de elevación...
  • Page 20 Funcionamiento Página 17 ¡ATENCIÓN! Por favor, asegúrese de que el tornillo de liberación de presión está completamente cerrado! ¡De lo contrario el cilindro no puede mantener la presión! NO desenrosque el tornillo de liberación de presión completamente! Para abrir las placas es suficiente con abrir el tornillo con media vuelta.
  • Page 21 Funcionamiento Página 17 Antes de usar el dispositivo, compruebe el voltaje. El voltaje correcto es de 220-240V. No ajuste la temperatura a más de 232°C. La temperatura de funcionamiento oscila entre los 0°C y los 232°C. Es posible seleccionar la temperatura en °C o °F. Introduzca el enchufe de alimentación en la unidad.
  • Page 22 Funcionamiento Página 17.1 4. Pulse la tecla "hacia arriba" o "hacia abajo" para seleccionar el tiempo deseado en segundos. La función P2 sigue apareciendo en el panel de control. 5. Presione el botón SET de nuevo para ajustar la temperatura en grados Fahrenheit y Celsius. En el panel de control aparece P3.
  • Page 23 Notas y limpieza Página 18 Aumente lentamente la presión con el cilindro. Importante: La presión y la temperatura influyen en los resultados de la presión. Retire cuidadosamente el material prensado con guantes o herramientas resistentes al calor. ¡NO UTILICE papel de hornear como papel prensado o capa intermedia! La silicona recubierta en el papel de hornear se puede despegar fácilmente.

  • Page 24: Características Técnicas Del Producto

    Características técnicas del producto Página 19 Modelo GP6-10 Presión Hasta 10 Toneladas Modo de funcionamiento manual, hidráulico Potencia 220 V Tamaño de las placas calefactoras 6 x 12 cm Rango de temperatura 0°C – 232°C or 32°F - 450°F Escala de temperatura grado centígrado y grado Fahrenheit Placas calefactoras dobles Sí...
  • Page 25 All queries will be solved by our qualified professionals in a short period of time. Your feedback is very important. At GRAVEDA® we value the satisfaction of the customers who trust in our products and services.

  • Page 26: Introduction & Disclaimer

    This object is intended for legal use only. Please always check the current laws, regulations and jurisdictions that are available in your country. GRAVEDA® shall not be responsible for illegal or unauthorised actions by end users. Keep these instructions in a safe place for future reference!
  • Page 27 ● If the main item is damaged, avoid using it completely. If you need to repair the machine, talk to a specialist or contact our customer service professionals by email at info@graveda.de . ● Risk of crushing! ● Risk of burns!

  • Page 28: Safety Instructions

    Safety Instructions Page 23 Please have a look at the manufacturer's descriptions when using this object. ● Always keep the machine out of reach of children. ● Always switch off the device. Before cleaning, maintaining or repairing the machine, allow it to cool down completely. In addition, the power cord must be unplugged from the electrical socket.

  • Page 29: Unpacking And Assembling

    6. After opening the package, check the whole machine for possible damage. If you find any defects, please feel free to contact the customer service team from GRAVEDA® at info@graveda.de as soon as possible. 7. Make sure that all accessories are available (see list below): ✗...
  • Page 30 Functions and components Page 25 Transport Handle Heating Plates Lever Timer Screen On/Off Switch Power Plug in Pressure relief screw Lifting cylinder...
  • Page 31 Unit Overview and Operations Page 26 ATTENTION! Please make sure that the pressure release screw is completely closed! Otherwise the cylinder cannot hold the pressure! Do NOT unscrew the pressure release screw completely! To open the plates it is sufficient to open the screw with half a turn.
  • Page 32 Unit Overview and Operations Page 26 Before using the device, please check the machine's technical data. The right voltage is 220-240V/50Hz (See the section "Technical characteristics of the product"). Do not set the temperature above 232°C.The operating temperature is between 0°C and 232°C. The temperature can be set to °C or °F. Insert the power plug into the unit.
  • Page 33 Unit Overview and Operations Page 26.1 4. Press the "up" or "down" buton to select the desired time in seconds. P2 is displayed on the control panel. 5. Press the SET buton again to select the temperature unit. P3 is displayed on the control panel. Now you can set whether the temperature should be displayed in °C or °F.
  • Page 34 The use of at least isopropyl alcohol 80% by volume is the recommended one by GRAVEDA® The press must be cleaned with a damp cloth. Do not immerse the machine or its parts in water. Do not use abrasive or aggressive cleaning products.

  • Page 35: Technical Data Sheet

    Technical Data Sheet Page 28 Modell Typ GP6-10 Pressure Up to 10 Tons Operating Mode Manual, hydraulic Power 220 V Heating plates size 6 x 12 cm Temperature range 0°C – 232°C or 32°F - 450°F Temperature scale Celsius or Fahrenheit Double Heating Plates Weight without Packaging 15 Kg...
