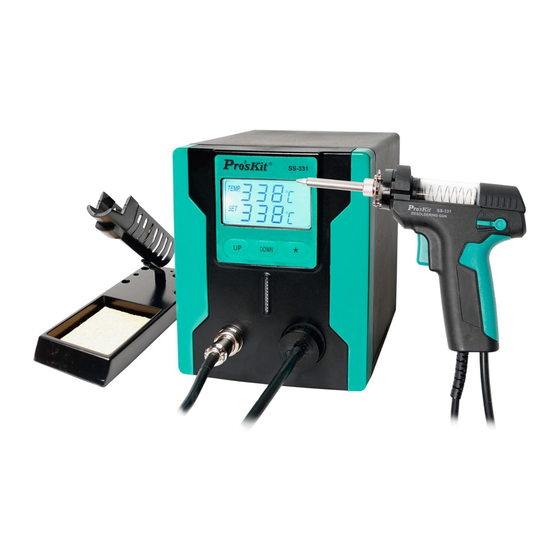

Pro'sKit SS-331B User Manual

Pro'sKit SS-331B User Manual

Lcd desoldering station

Advertisement

Quick Links

SS-331 LCD Desoldering Station
User's Manual
RD
3
Edtion,
©2018 Copyright by Prokit's Industries Co., Ltd.

Advertisement

loading
Need help?

Need help?

Do you have a question about the SS-331B and is the answer not in the manual?

Questions and answers

Summary of Contents for Pro'sKit SS-331B

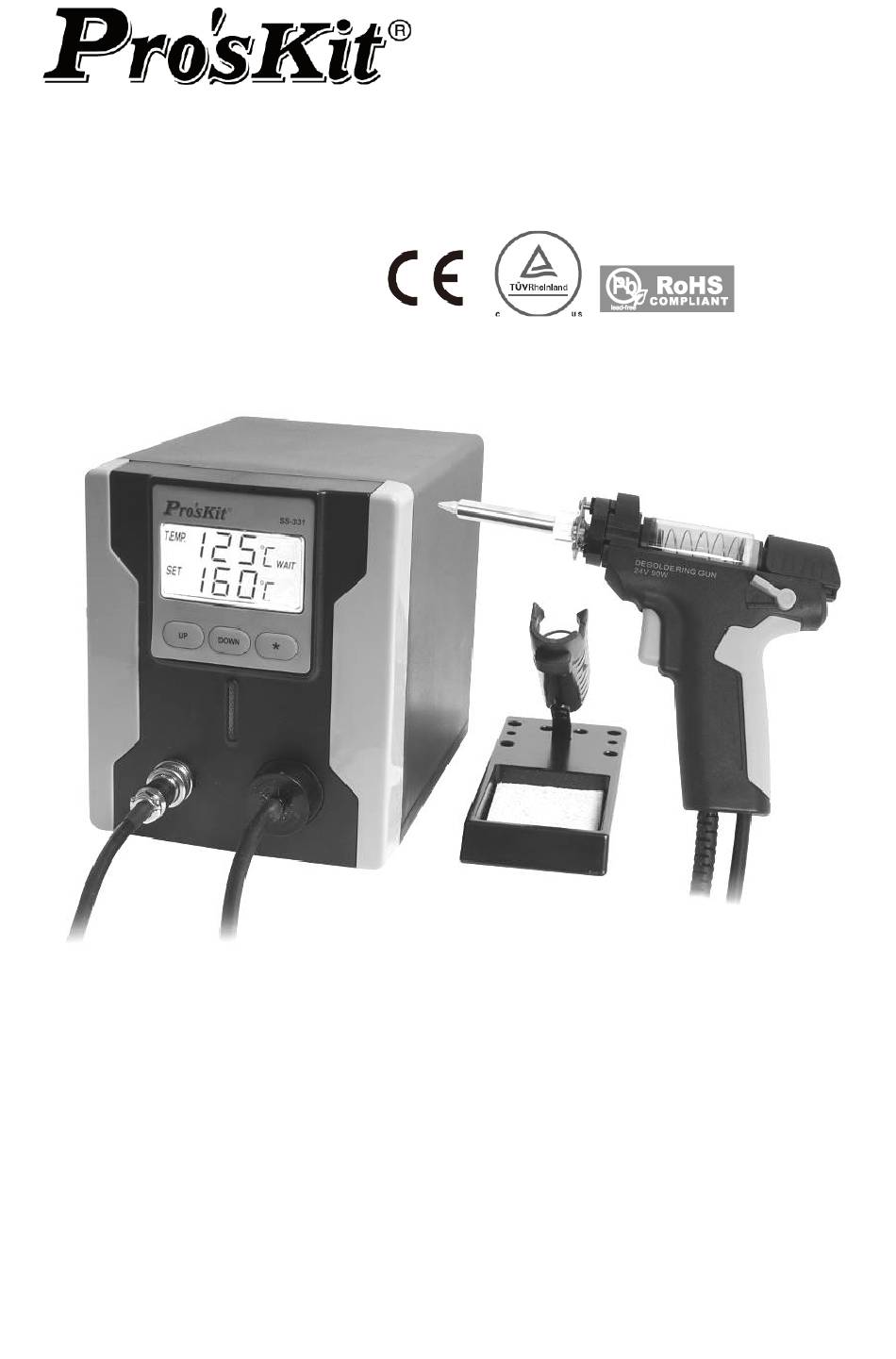

  • Page 1 SS-331 LCD Desoldering Station User’s Manual Edtion, ©2018 Copyright by Prokit’s Industries Co., Ltd.
  • Page 2: Technical Specification

    The high power and gun type design make this iron gun suitable for fine desoldering work. The heating element is made of ceramic and the sensor on the desoldering tip can control the desoldering temperature quickly and accurately. Technical Specification Model No. SS-331B SS-331H SS-331E Voltage 220V-240V~ 50Hz...
  • Page 3: Safety Instruction

    Operating Instruction Place the desoldering iron gun in the holder separately. Then connect the plug to the receptacle on the station and turn clockwise to tighten the plug nut. Check that the power supply is corresponding to the specification on the type plate and the power switch is on the “OFF”...
  • Page 4 Caution The power cord only can be inserted in approved power sockets or adapters. High Temperature Whe temperature of the desoldering tip will reach as high as around 400℃ (752 ℉) When the power switch is on. Since mishandling may lead to burns and fire, be sure to comply with the following precautions: Do not touch metallic parts near the desoldering tip/ nozzle.
  • Page 5 Keep children at a distance Warning: this appliance is not intended for use by young children and infirm persons unless they have been adequately supervised by a responsible person to ensure that they can use the appliance safely. Warning: Young children should be supervised to ensure that they do not play with the appliance.
  • Page 6 In the high temperature, the solder waste will get oxidized(lead free solder’s melting point is 220° C, non-lead free solder’s melting point is 180° C),swelled and stuck on the inner wall tightly, If it did not clean after use, the solder waste will block the desoldering gun, can not remove even use cleaning pin.
  • Page 7 Troubleshooting Fault phenomenon Failure cause solution LCD No display Fail to connect power Check the power cord connection and source plug in the power cord to power Jack. Fuse blown Replace fuse : 3.15A / 250V Fail to Set temperature Key damage Return to dealer Suction non-action...
  • Page 8 Checking the heating element: Disconnect the plug and measure the resistance value between the desoldering gun connecting plug pins as follows. 50Ω±3Ω a. Between pins 1 & 2 (Sensor) (25℃ room temperature) 2Ω±1Ω b. Between pins 3 & 4 (Heating Element) (25℃...
  • Page 9 目前已广泛的应用于电子科研, 教学以及生产等单位, 特别是家电维修和通讯器材维修人员所不可 缺少的首选专用工具。 1.控制单元 吸焊枪由微处理器自动控制。 数字控制装置和高质量的传感器及加热交换系统, 保证对吸焊烙铁头 的温度进行精确的控制。 通过快速准确的记录闭合控制回路测量, 可以获得较高的温度精度和带负 载状况下最佳热量转递性能,特别适合用于无铅制程工艺。 2.吸焊枪 (5SS-331N-DG) 吸焊枪的功率为 90W,可以配各种尺寸的吸焊烙铁头,广泛应用于电子领域。 大功率和细长外形设计适合狭窄空间内除去残余锡渣操作, 发热芯采用陶瓷发热材料制作, 顶端温 度传感器特点在于能够快速并准确的控制吸焊烙铁头温度。 技术规范. 型号 SS-331B SS-331H SS-331E 电压 220V-240V~ 50Hz 120V~ 60Hz 吸焊枪功率 整机功率 140W 温度 160°C ~ 480°C 真空吸力 >600mm Hg 发热组件...
  • Page 10 操作说明: 1. 将吸焊枪放置在支架上。然后将插头插入插座顺时针方向锁紧螺母。检查供电电源符合本产品 的规格并确认总电源开关处于 OFF 的位置。 接通控制系统的电源并打开电源开关。 系统进行自 检,所有的液晶显示都暂时被点亮。电子系统自动打开并迅速达到设定的温度值。搁置架内放 置约 10 分钟后自动进入休眠状态,温度降低到 200℃,可延长吸嘴及发热芯使用寿命。晃动 或拿起吸锡枪即可激活至工作状态; 2. 显示屏和温度设置: 数字显示说明: ①显示吸焊烙铁头的实际温度。 ②显示的是设定温度,通过按“UP”或“DOWN”键来改变设定值。轻压单下“UP”或“DOWN” 键设定值将以±1℃变化,持续按下“UP”或“DOWN”键设定值将会快速改变。 改变设定 值后,电子系统自动工作,显示温度会迅速到达设定值。 ③℃或℉温度,通过按“*”按钮切换摄氏或华氏温度,切换后电子系统会自动显示的摄氏或 华氏实际温度①和设定温度②数值。 ④当吸焊烙铁头实际温度小于设定温度时显示“HEAT ON”表示电子系统对烙铁正在加热。 ⑤当吸焊烙铁头实际温度与设定温度的绝对偏差大于±10℃时显示“WAIT”,表示电子控温 系统还没到达稳定状态,请稍做等待,待“WAIT”不显示时即可正常使用了。 ⑥显示“---”及 ERROR 闪烁则表示系统有故障,或者是吸焊枪没有正确连接到控制系统。 3. 安全操作说明 3.1 制造商对于超出操作说明中所到的其他使用或未经授权的更改,不负任何责任。 3.2 应仔细阅读操作说明及警告并将其放置在控制系统附近,如不遵守这些警告,将有可 能发生意外事故,人体伤害或健康伤害。 4 警告及注意事项 4.1 电源线只能插入经认证过的电源插座或适配器中。...
  • Page 11 4.3 爱护工具  不要将此设备用于吸锡以外的其他操作。  不要在工作台上敲打吸焊枪或其他严重的撞击。  不要锉吸焊烙铁头上的氧化层,请使用浸水的清洁棉擦除氧化层。  吸焊烙铁头如被异物堵塞, 请利用所配合适规格通针在吸焊枪加热状态下进行 清理。  请不要长时间设置较高的温度,容易造成吸焊烙铁头氧化加速老化。  确保使用操作说明上列明的附件或配件, 使用其他的工具或其他配件使本系统 损坏或会有受伤的危险。  在接通或断开吸焊枪前应先关闭电源。 4.4 工具保养 在使用前,应仔细检查安全装置或有轻微损害的零件无故障及在指定操作状态。 4.4.1 检查活动的零件无故障操作,并且没有绕线及零件损坏。 4.4.2 已损坏的安全设备及零件都应由有资格的专业人员进行维修或更换。 4.4.3 只使用操作说明中列出的配件 , 如果使用其他工具或配件有可能对操作人 员造成伤害。 4.4.4 放置在儿童接触不到的地方 警告:老人和儿童必须在监护人在场确保可安全使用的情况下,方可使用 该设备。 警告:应确保儿童在没有监护的情况下,无法接触到该设备。 4.4.5 不用时应存放在干燥的,儿童接触不到的地方。 4.5 避免遭受电击 4.6 避免用身体接触接地零件,如:吸焊枪管等。...
  • Page 12 警告: 1.为避免人身伤害或损坏物品,请勿触摸喷嘴附近的金属部件,也不要在易燃物品附近使用本系统。 2.在执行维护程序之前,请拔下电源插头,但吸嘴和加热组件清洁过程除外。 3.如果气泵不工作,请立即清洁吸嘴、加热组件和过滤棉,必要时更换之。 4.在高温时焊料会被氧化(无铅焊料的熔点为 220℃,含铅焊料的熔点为 180℃) ,膨胀并粘在内壁上, 如果使用后未做清洁,焊料将堵塞拆焊枪,即使使用通针清洁也无法清除。 清洁通针 请按照以下步骤进行移除焊接锡料: 将旋钮上移,解除锁定,再将后盖往后拉。 将弹簧自透明吸锡槽内取出,移除焊接锡料。 透明吸锡槽 铝合金环 过滤棉 将弹簧放回透明吸锡槽内,将透明吸锡槽装回原位。 将后盖往前推,旋钮将会往下压并自动锁定。 注意事项: 1、每次工作后。建议空吸 3-5 次,清空发热钢管内残锡。 2、如果使用间隔 20 分钟左右,建议空吸后,再用通针清理钢管。 3、在使用过程中发现吸力减弱,请用通针清理钢管。 4、若使用频率很低,建议把锡枪调至 200℃左右,使用时再调至工作温度。 5、透明吸锡槽内锡渣应及时清理,当发现过滤棉有硬化状态,需及时更换。 6、透明吸锡槽为耐高温石英管,属于易碎材质,请勿用力磕碰。...
  • Page 13 注意: 吸嘴孔会因腐蚀而扩大, 但这种现象不容 易被发现,因此,如果拆焊效率下降且所 有其他部件看起来都没问题, 则吸嘴可能 吸嘴孔因腐蚀而变大 已被侵蚀,需要更换 螺母 发热组件 钢管 吸嘴 故障排除 故障现象 故障原因 解决方法 LCD 不显示 电源未连接 检查电源线连接,插接好电源线与电源插口。 保险管损坏 更换保险丝管,规格:3.15A/250V 无法设定温度 按键损坏 退回经销商维修 吸力不动作 扳机开关损坏 退回经销商维修 马达损坏 退回经销商维修 吸嘴不发热 发热芯损坏 退回经销商维修 吸枪连接线损坏 退回经销商维修 不熔锡 温度设定不合理 重新设定合适温度 吸嘴氧化 更换吸嘴 吸头无温度...
  • Page 14 发热芯更换: 50Ω±3Ω (25℃ 室温) a. 1 & 2 (传感器) 2Ω±1Ω (25℃ 室温) b. 3 & 4 (发热器件) c. 5 & 6 (吸枪开关) 0Ω(按下开关) 开路或 0Ω(晃动锡枪) d.7 & 2 (休眠开关) 插头标识 发热芯检查(使用电表欧姆檔检测): 1)插头 3 -4 脚(发热丝): 2Ω±1Ω(25℃环境); 2) 插头 1-2 脚(传感器) :50Ω±3Ω; 检测以上符合,则判断发热芯正常,若不符合,则需要更换维修。...
  • Page 15 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 产品型号 SS-331H 在正常使用情况下,自原购买日起主机保修一年 (不含配件、易耗品)。 ※ 产品保固卡需盖上店章、日期章并填写产品序号,其保固效力始生效。 ※ 本卡请妥善保存,如需维修服务时,请同时出示本保固卡,如无法出示,视为自动放弃。 ※ 保固期满后,如需维修之性质,则酌收检修工时费用。若有零件需更换,则零件费另计。 ※ 保修说明 一、 保固期限内,如发生下列情况,本公司需依实际状况酌收材料成本或修理费(由本公司维修 人员判定): 产品表面的损伤,包括外壳的破裂或刮痕 • 因误用、疏忽、不当安装或测试,未经授权私自打开产品修理,修改产品或者任何其它 • 超出预期使用范围的原因所造成的损害 因意外因素或人为因素(包括搬运、挤压、碰撞、高温、输入不合适电压、腐蚀等不可抗 • 力因素)导致的故障或损坏。 因使用非宝工导致的故障及损坏。 • 二、非服务保证内容 本机主体外之配件:如发热芯,保险管,吸锡嘴,过滤棉,通针等配件。 • 任何因自然磨损、超负荷工作而引起的损坏。 • 三、 超过保固期限仍需检修,虽未更换零件,将依本公司保固条款酌收工时服务费用 制造商:宝工实业股份有限公司 地址:台湾新北市新店区民权路...
  • Page 16 寶 工 實 業 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD. http://www.prokits.com.tw E-mail:pk@mail.prokits.com.tw © 2018Prokit’s Industries Co., LTD. All rights reserved 2018003C)
