Misa-järjestelmäsavupiippu on testattu standardin EN 1856-1:2009 mukaisesti käytettäväksi
tulisijoille, joiden savukaasujen jatkuva lämpötila on korkeintaan +600° C. Suojaetäisyys
palavaan rakenteeseen on 50 mm.
Tuote on CE-merkitty. Savupiipun käyttöaluekoodi on
EN 1856-1 – T600 – N1 – D – Vm –L20100 – G50
Selitteet:
T600 sallittu jatkuva savukaasujen lämpötila max. +600° C
-
N1 tiiviysluokitus
-
D kiinteän polttoaineen tulisijat, kuten puulämmitteiset kiukaat
-
Vm korroosiokestävyys
-
L20100 hormiputken materiaali, ruostumaton teräs EN 1.4301, seinämän vahv. 1 mm
-
G50 nokipalonkestävä, suojaetäisyys palaviin rakenteisiin 50 mm
-

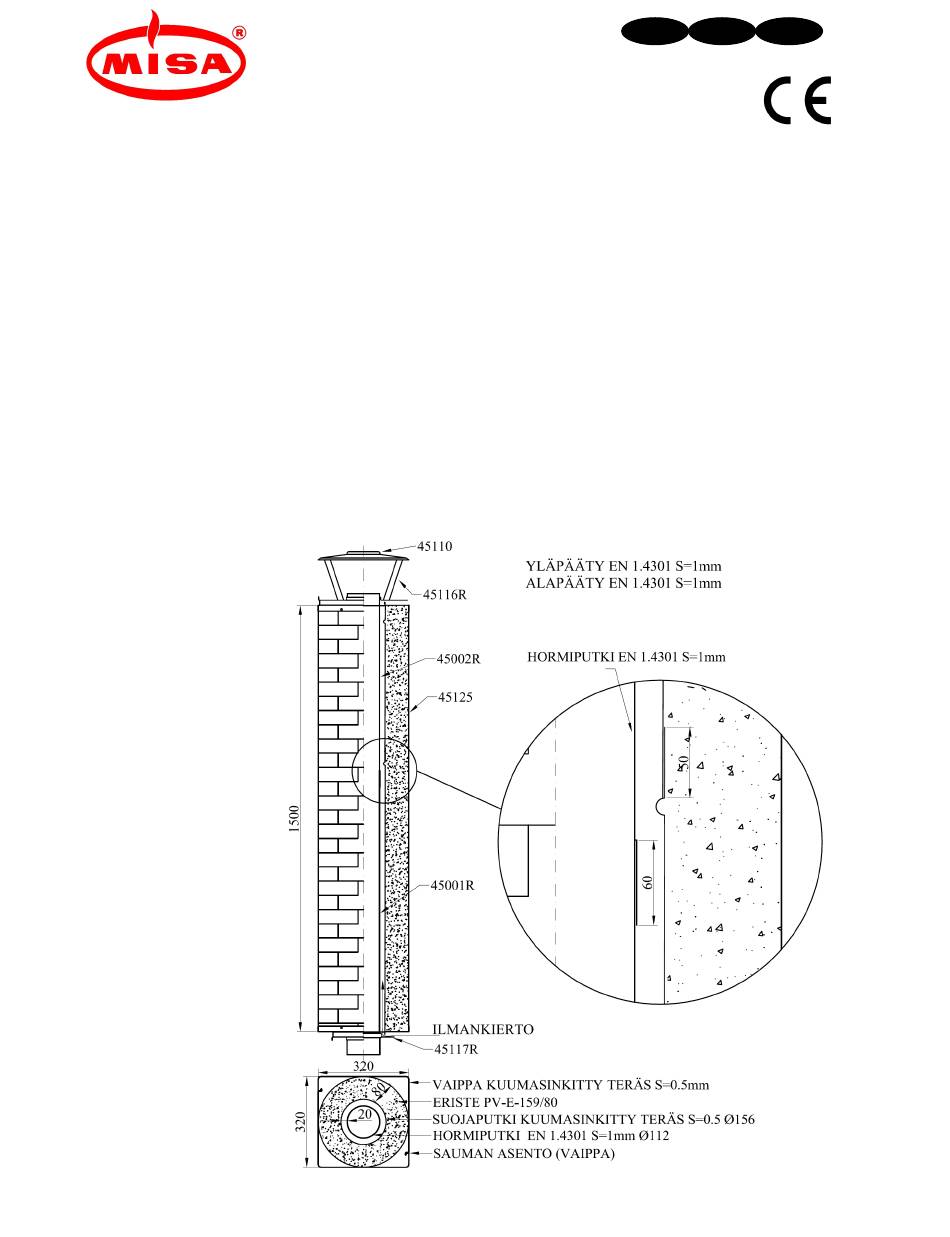

Savupiipun rakenne:
Lisäksi perusosan 15125R mukana tulevat ulko- ja sisäkattopellit.
Asennus- ja käyttöohjeet
SAVUPIIPPU
Perusosa: 15125R
Jatko-osat: 15200R, 15225R, 15325R
FI
SV
EN
00000000
00000000
0809
Advertisement
Related Manuals for MISA CHIMNEY 15125R
Summary of Contents for MISA CHIMNEY 15125R
- Page 1 SAVUPIIPPU 0809 Perusosa: 15125R Jatko-osat: 15200R, 15225R, 15325R Misa-järjestelmäsavupiippu on testattu standardin EN 1856-1:2009 mukaisesti käytettäväksi tulisijoille, joiden savukaasujen jatkuva lämpötila on korkeintaan +600° C. Suojaetäisyys palavaan rakenteeseen on 50 mm. Tuote on CE-merkitty. Savupiipun käyttöaluekoodi on EN 1856-1 – T600 – N1 – D – Vm –L20100 – G50 Selitteet: T600 sallittu jatkuva savukaasujen lämpötila max.
- Page 2 Kuvassa 1 on esimerkkejä savupiipun korkeuden määrittämiseksi. Savupiipun eristetyn osan on ulotuttava vähintään 0,3 m sisäkaton alapuolelle. Misa-savupiipun suurin sallittu pituus on 10 m. Suojaetäisyydet Misa-savupiipun suojaetäisyys on 50 mm palaviin rakenteisiin. Väli- ja yläpohjan läpimenokohtaan on lisäksi asennettava 50 mm:n A1 luokan lisäeriste, joka...
- Page 3 liitosvanne tulee alaspäin. Perusosan vaippa menee 20 mm liitosvanteen sisään ja vaippa kiinnitetään mukana tulleilla ruuveilla (8 ruuvia). Jos liitoskohta tulee vesikaton yläpuolelle, tiivistä liitosvanteen raot (liimamassa). Kuva 3 Hormiputkien liitoskohdat menevät 6 cm sisäkkäin. Hormiputken levitetty pää (isompi) tulee alaspäin. Suojaputket menevät 50 mm sisäkkäin.
- Page 4 Takuu Takuuaika on yksi vuosi alkaen savupiipun toimituspäivästä. Takuu on voimassa Suomessa. Takuu ei kata asennus- ja käyttöohjeiden vastaisesta asennuksesta ja/tai käytöstä johtuvia vikoja. Valmistaja: Misa Oy Punaportinkatu 15, 54710 LEMI, FINLAND puh. 0207109390 fax 0207109399 misa@misa.fi www.misa.fi...
- Page 5 0809 Misa Oy, Punaportinkatu 15, 54710 LEMI, FINLAND 0809-CPD-0739 EN 1856-1:2009 Terässavupiippu 15125R Jatko-osat: 15200R, 15225R, 15325R Terässavupiippu on teräksisestä sisähalkaisijaltaan 110 mm hormista, mineraalivillalämmöneristeestä ja teräksisestä ulkokuoresta sekä aputarvikkeista koostuva järjestelmäsavupiippu. T600-N1-D-Vm-L20100-G50 Puristuslujuus Maksimikuorma: 10 m matka savupiippuelementtejä Vetolujuus: 10 m...
- Page 6 Grundrör: 15125R 0809 Förlängningsrör: 15200R, 15225R, 15325R Misa-systemets skorsten har testats och märkt enligt standarden EN 1856-1:2009 för användning med eldstäder vars kontinuerliga rökgastemperatur är högst +600° C. Skyddsavståndet till konstruktioner av brännbart material är 50 mm. Produkten är CE-märkt. Skorstenens märkning är EN 1856-1 –...
- Page 7 0,1 m för varje fallmeter från takåsen. Bild 1 visar exempel på definiering av skorstenens höjd. Skorstenens isolerade del skall nå minst 0,3 m ner från innertaket. Misa-skorstens största tillåtna höjd är 10 m. Skyddsavstånd Skyddsavståndet mellan Misa-skorsten och konstruktioner av brännbart material är 50 mm.
- Page 8 Bild 3 Grundrörets mantel går 20 mm in i anslutningshylsan och manteln fästs med skruvar (8 st.) som ingår i leveransen. Om anslutningspunkten skall ligga ovanför yttertaket bör anslutningshylsans skarv tätas (limmassa). Avståndet mellan anslutningspunkterna av rökrör är 6 cm. Den utbredda (större) ändan av rökröret kommer nedåt.
- Page 9 Anslutning av eldstad Misa erbjuder ett omfattande urval av oisolerade anslutningsrör och komponenter för anslutning av eldstad till skorsten. För anslutning rakt uppåt från eldstad till skorsten kan raka anslutningsrör användas. Användning av vårt spjällrör, prod.nr. 19504R, rekommenderas också. Om eldstadens rökgasanslutning finns på...
- Page 10 Main component: 15125R Extension parts: 15200R, 15225R, 15325R 0809 The Misa system chimney has been tested and marked for use in accordance with the EN 1856-1:2009 standard in fireplaces with the maximum continuous flue-gas temperature of +600° C. The clearance requirement from flammable structures is 50 mm.
-
Page 11: Installation
Main component 15125R and extension part(s) 15200R/15225R/15325R The maximum height of a Misa chimney is 10 metres when extension parts are used. The available extension parts are 0.5 m, 1.0 m and 1.5 m long. The main component 15125R is driven through the roof and supported at a level that allows for the extension parts to be fastened. - Page 12 Figure 3 the extension part faces downwards. The shell of the main component extends 20 mm inside the connection rim and is fastened with the enclosed screws (8). If the joint is located above the roof, the slots of the connection rim should be sealed (adhesive paste).
- Page 13 Connecting to a fireplace Misa also provides an extensive selection of non-insulated connectors and similar, with which the chimney can be joined to a fireplace. A fireplace can be connected to the chimney with a straight pipe from the top of the fireplace. It is recommended that a smoke damper, product no.
