Music & Lights ProLights LUMIPAR36VW User Manual

Super slim led par
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LUMIPAR36VW
SUPER SLIM LED PAR
Manuale Utente
User Manual
IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ProLights LUMIPAR36VW and is the answer not in the manual?

Questions and answers

Related Manuals for Music & Lights ProLights LUMIPAR36VW

Summary of Contents for Music & Lights ProLights LUMIPAR36VW

  • Page 1 LUMIPAR36VW SUPER SLIM LED PAR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    LUMIPAR36VW INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 3 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 4: Avvertenze Generali

    LUMIPAR36VW ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUMIPAR36VW INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Introduzione

    LUMIPAR36VW - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPAR36VW è un proiettore LED dal design superslim e dall’elevata efficienza luminosa attraverso l’im- piego di 36LED 1W ColdWhite e WarmWhite. Il design ultra-sottile ed il funzionamento privo di ventole, rendono LUMIPAR36VW un’innovazione rispet- to ai tradizionali proiettori a fusto PAR, garantendo un pieno controllo di temperatura colore, per un pas- saggio dalle tonalità...

  • Page 7: Elementi Di Comando E Di Collegamento

    LUMIPAR36VW 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.1 1. STAFFA DI MONTAGGIO 6. POWER IN spina da pannello VDE per 2. PANNELLO DI CONTROLLO con display e 4 il collegamento ad una presa di rete pulsanti per accesso e gestione delle diverse (110-240V~/50-60Hz) tramite il cavo di funzioni.

  • Page 8: Installazione

    LUMIPAR36VW - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMIPAR36VW può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    LUMIPAR36VW - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMIPAR36VW, inserire la spina del cavo di alimentazione in una presa di rete (240V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Menu

    LUMIPAR36VW 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION DMX Address Addr d001 - d512 DMX starting address selection 7 - channel operating mode 3 - channel operating mode: warm/cool white color PERS Personality temperature mixing with dimmer 2 - channel operating mode: warm/cool white color temperature mixing Dimming curve: off dIM1...

  • Page 11: Preset Color

    LUMIPAR36VW • Rimuovere qualsiasi controller DMX collegato all’unità. • Premere il tasto [MENU] fino a quando sul display non appare [P--], quindi premere ENTER per confermare. • Selezionare il programma [P--1 - P--5] con i tasti UP/DOWN. Premere ENTER per confermare la scelta. L’unità...

  • Page 12: Modalità Dmx

    LUMIPAR36VW 3.9 MODALITÀ DMX • Per poter entrare nella modalità DMX, premere il tasto [MENU] fino a quando sul display non appare [PeRS], quindi premere il tasto ENTER per confermare. • Utilizzare i tasti UP/DOWN per impostare la configurazione DMX desiderata: [7-CH], 3-CH] o [2-CH]. • Premere il tasto ENTER per confermare la scelta.

  • Page 13: Collegamenti Della Linea Dmx

    LUMIPAR36VW 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Spina XLR Presa XLR...

  • Page 14: Tabella Canali Dmx

    LUMIPAR36VW 3.14 TABELLA CANALI DMX CH Function in CH7 mode Value CH Function in CH2 mode Value MASTER DIMMER WARM WHITE 0% - 100% 000 - 255 0% - 100% 000 - 255 WARM WHITE COOL WHITE 0% - 100% 000 - 255 0% - 100% 000 - 255...

  • Page 15: Manutenzione

    LUMIPAR36VW - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...

  • Page 17: Lumipar36Vw

    LUMIPAR36VW TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 18: General Instructions

    LUMIPAR36VW WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 19: General Information

    LUMIPAR36VW GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 20: Introduction

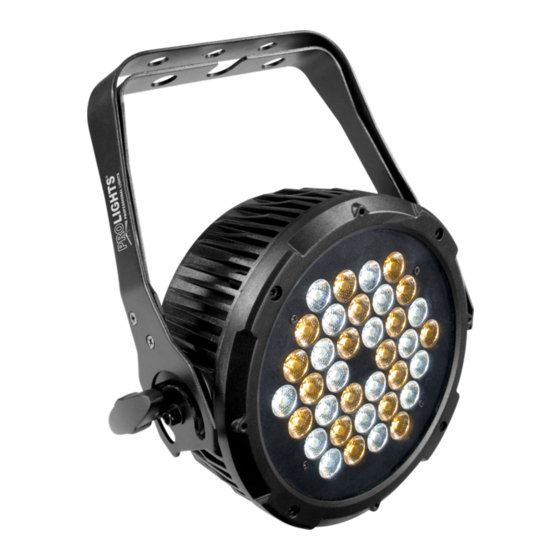

    LUMIPAR36VW - 1 - INTRODUCTION 1.1 DESCRIPTION LUMIPAR36VW is a superslim LED fixtures equipped with 36 x 1W high-power Warm+Cold white LEDs. Its super-slim and fan-free design makes LUMIPAR36VW a multipurpose fixture, ideal to replace the tradi- tional Parcans offering theatrical-quality whites (3200K-10000K range) and tints that render pigments and skin tones in their natural appearance.

  • Page 21: Operating Elements And Connections

    LUMIPAR36VW 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.1 1. MOUNTING BRACKET 5. LOCKING KNOB for the mounting bracket. 2. CONTROL PANEL with display and 4 button 6. POWER IN mains plug for connection to a used to access the control panel functions socket (100-240V 50/60Hz) via the supplied and manage them.

  • Page 22: Installation

    LUMIPAR36VW - 2 - INSTALLATION 2.1 MOUNTING LUMIPAR36VW may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 23: Functions And Settings

    LUMIPAR36VW - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 24: Menu Structure

    LUMIPAR36VW 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION DMX Address Addr d001 - d512 DMX starting address selection 7 - channel operating mode 3 - channel operating mode: warm/cool white color PERS Personality temperature mixing with dimmer 2 - channel operating mode: warm/cool white color temperature mixing Dimming curve: off dIM1...

  • Page 25: Color Temperature Preset

    LUMIPAR36VW • Remove any DMX controller from the fixture. • Press MENU button to select Auto Program [P--]. • Press ENTER button. • Using UP/DOWN button, select one of the five programs. • Press ENTER button to confirm. • Press MENU until [S000 - S100] appears on the LED screen. • Press ENTER button.

  • Page 26: Dmx Operation

    LUMIPAR36VW 1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the first slave unit. 2. Connect the DMX OUT of the first slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

  • Page 27: Connection Of The Dmx Line

    LUMIPAR36VW 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive...

  • Page 28: Dmx Control

    LUMIPAR36VW 3.14 DMX CONTROL CH Function in CH7 mode Value CH Function in CH2 mode Value MASTER DIMMER WARM WHITE 0% - 100% 000 - 255 0% - 100% 000 - 255 WARM WHITE COOL WHITE 0% - 100% 000 - 255 0% - 100% 000 - 255 COOL WHITE...

  • Page 29: Maintenance

    LUMIPAR36VW - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 31 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
