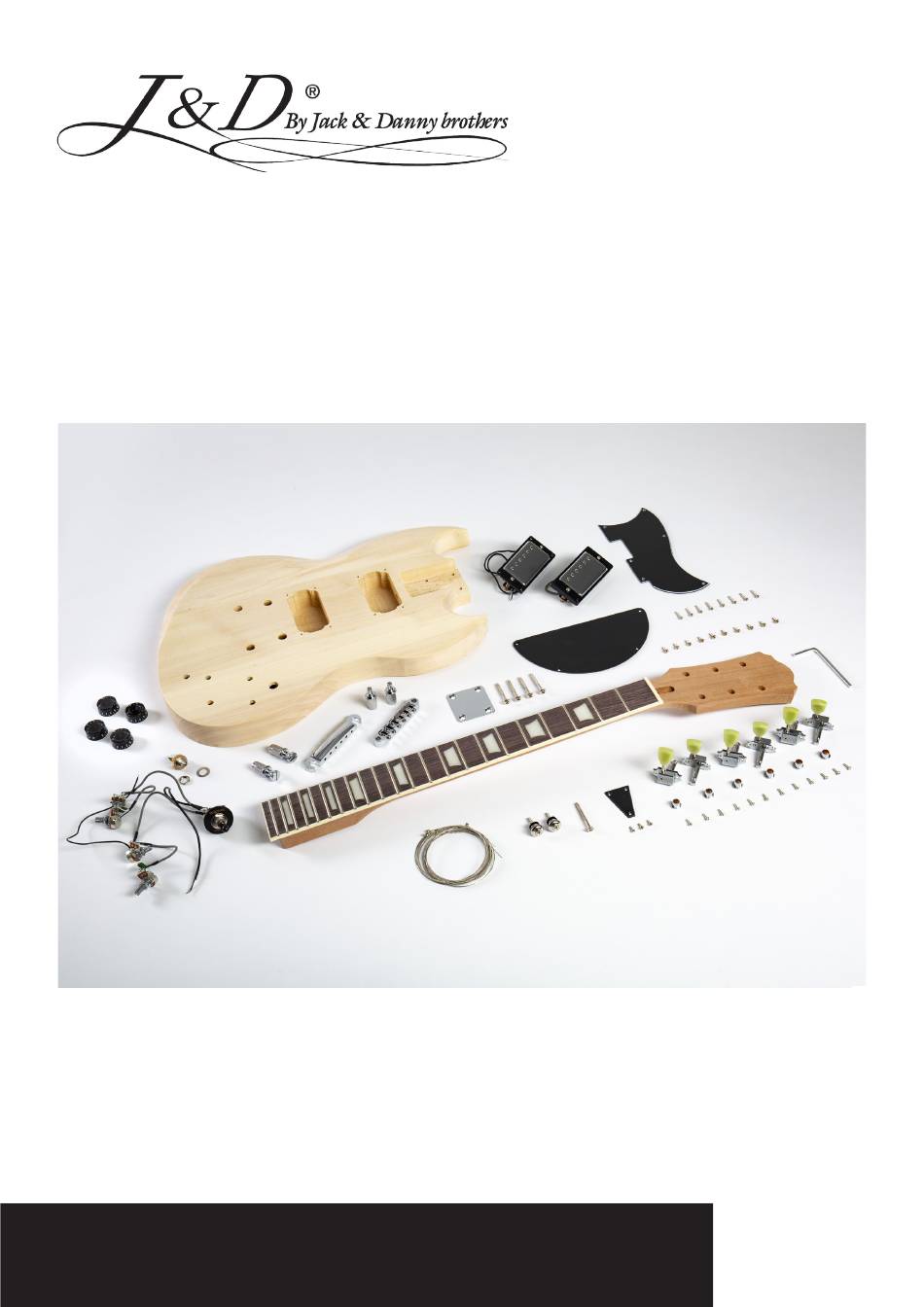

DIY-Bausatz E-Gitarre
Double-cut
GIT0037036-000
11/2020
DIY - BAUANLEITUNG
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Double-cut and is the answer not in the manual?

Questions and answers

Related Manuals for J&D Double-cut

Summary of Contents for J&D Double-cut

  • Page 1 DIY-Bausatz E-Gitarre Double-cut GIT0037036-000 11/2020 DIY - BAUANLEITUNG...
  • Page 2 DEUTSCH Sicherheitshinweise GEFAHR! (Stromschlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Im Gerät befinden sich keine zu wartenden Teile. Im Inneren des Geräts befinden sich Bauteile, die unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jedem Einsatz auf Beschädigungen oder das Fehlen von Bauteilen, Schutzeinrichtungen oder Gehäuseteilen.
  • Page 3 DEUTSCH Hinweis! (Betriebsbedingungen) Das Gerät ist aufgrund seiner baulichen Gegebenheiten für den Betrieb in Innenräumen ausgelegt (IP20). Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten aus, da dies zu Schäden führen kann. Auch Erschütterungen, Staub oder Sonneneinstrahlung können zu Schäden führen, vermeiden Sie diese! Hinweis! (Kondensation) Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor der Inbetriebnahme...

  • Page 4: Bestimmungsgemäßer Gebrauch

    DEUTSCH Herzlichen Glückwunsch zu Ihrem J&D DIY -Bausatz Doublecut! Vielen Dank, dass Sie sich für den DIY Bausatz von J&D entschieden haben. Durch effiziente Entwicklung und ökono-mische Produktion ermöglicht J&D hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bau- & Bedienungsanleitung sorgfältig, um über sämtliche Funktionen und Aufbauinstruktionen dieser Gitarre informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
  • Page 5 DEUTSCH Benötigtes Werkzeug: Optionales Werkzeug: ✳ Bohrmaschine/Akkubohrschrauber ✳ Bundfeilen und Sattelfeilen ✳ Kegelsenker, 12 mm ✳ Schleifpapier oder Stechbeitel ✳ Holzbohrer, 1,5 mm, 2 mm und 4 mm ✳ Zubehör für Lackierung und Finish (z.B. Beize, Tuch, etc.) ✳ Kreuzschraubendreher (Klein und Mittel) ✳...
  • Page 6 DEUTSCH Lieferumfang: Die folgenden Teile sind im J&D DIY-Kit Doublecut enthalten: 9. 2x Potentiometer Volume 1. 1x Korpus Doublecut a.2x Unterlegscheibe, 7,25 mm 2. 1x Hals mit Griffbrett und Sattel Innendurchmesser b.2x Schraubenmutter M6 3. 1x Humbucker (Hals) c.2x Potikappe, Schwarz a.
  • Page 7 DEUTSCH 40 mm lang 12. 1x Ausgangsbuchse, 6,35 mm Klinke a. 1x S chraubenmutter f. Buchse 29,8mm lang 18. 2x Schraube für Gurtpin-Montage, b. 1x Unterlegscheibe 19. 8x Schraube für Humbucker-Rahmen, 13. Stimm-Mechaniken 17,5 mm lang a. 3x M echanik Links 20.
  • Page 8 DEUTSCH Schritt 1: Korpus & Hals vorbereiten und montieren Stellen Sie zunächst sicher, dass der Halsfuß des Halses (2) passgenau in die Halsaufnahme des Korpus (1) passt und arbeiten Sie diese ggf. mit etwas Schleifpapier oder einem Stechbeitel nach. Im Idealfall sitzt der Halsfuß...
  • Page 9 DEUTSCH Schritt 2: Stimm-Mechaniken installieren Die Montagehülsen für Stimm-Mechaniken (13C) sind Einschlaghülsen, die von vorne in die vorgefertigten Bohrungen an der Kopfplatte gedrückt oder geschlagen werden. Hierfür empfiehlt sich ein Gummihammer oder ein normaler Ham-mer mit Holzzulage zum Schutz der Komponenten, um die Hülsen komplett im Bohrloch zu versenken.
  • Page 10 DEUTSCH Schritt 3: Elektronik-Teile im Korpus montieren Sobald die Mechaniken angebracht sind, kann die Elektronik der Doublecut E-Gitarre montiert werden. Um die Ins-tallation möglichst einfach zu gestalten, sind die wichtigsten Bauteile in Form von Potentiometern (9 & 10) und dem Tonabnehmer-Wahlschalter (11) in einem vorverdrahteten Kabelbaum zusammengefasst. Montieren Sie die Potentiometer am Korpus, indem Sie die beiden Potentiometer für Volume (9) in die vorderen Boh-rungen des E-Fachs und den jeweiligen Tone-Potentiometer (10) in die dahinter liegenden Bohrungen stecken und die Potentiometer-Achsen mit jeweils einer Unterlegscheibe (9A bzw.
  • Page 11 DEUTSCH Schritt 4: Ausgangsbuchse & Saitenmasse verkabeln Im nächsten Schritt kann die Ausgangsbuchse (12) montiert und verkabelt werden. Schieben Sie hierfür die Buchse ohne Schraubmuttern und Unterlegscheiben durch das vorgesehene Loch hinter den Tone-Potentiometern und befesti-gen Sie sie von der Vorderseite mit der passenden Unterlegscheibe (12B) und Befestigungsmutter (12A).
  • Page 12 DEUTSCH Schritt 5: Humbucker einsetzen Montieren Sie nun den Hals-Humbucker (3) in die hierfür vorgesehene Tonabnehmerfräsung an der Halstasche. Stellen Sie sicher, dass der Humbucker richtig ausgerichtet ist (Schrauben-Seite zeigt in Richtung des Griffbretts, s. Abb.) und führen Sie sämtliche Anschlusskabel des Tonabnehmers durch die hierfür vorgesehenen Bohrungen durch die Fräsung für den Steg-Humbucker in das Elektronik-Fach des Korpus.
  • Page 13 DEUTSCH Schritt 6: Tonabnehmer verkabeln Um beide Tonabnehmer in den Elektronik-Schaltkreis zu integrieren, müssen die Anschlusskabel der Tonabnehmer an die jeweiligen Volume-Potentiometer (9) gelötet werden. Traditionell steuern die oberen Volume- und Tone-Regler den Hals-Tonabnehmer, die unteren beiden Regler den Steg-Tonabnehmer. Wer den Steg-Humbucker lieber mit den oberen Reglern steuern möchte, kann die Belegung auch nach eigener Vorliebe tauschen (In diesem Fall bitte Schalter-Verkabe-lung in Schritt 4 berücksichtigen und ggf.
  • Page 14 DEUTSCH Schritt 7: Brücken & Stopbar anbringen Sobald die Elektronik vorbereitet und verkabelt ist, können Brücke und Stopbar angebracht werden. Schrauben Sie zu-nächst die Brücken-Inserts (14B) in die jeweiligen Einschlaghülsen für die Brücke (14A) und befestigen Sie diese in die vorderen Bohrlöcher hinter dem Steg-Tonabnehmer. Die Hülsen können entweder eingepresst oder mit einem Gummi-hammer eingeschlagen werden.
  • Page 15 DEUTSCH Schritt 8: Gurtpins, Abdeckplatten & Kappen installieren Die beiden Gurtpins (16) werden mittig an der hinteren Zarge und auf der Rückseite des oberen Korpus-Horns ange-bracht, indem Sie mit einem 2 mm Bohrer an gewünschter Stelle vorbohren und einen Gurtpin (16) mit einer Filzunter-legscheibe (16A) und den beiliegenden Schrauben (18) befestigen.
  • Page 16 DEUTSCH Einstellung der Halskrümmung Der integrierte Halsspannstab bietet die Möglichkeit, mit einem Innensechskantschlüssel die Halskrümmung einzustel-len. Der Zugang zum Halsspannstab befindet sich an der Kopfplatte hinter dem Sattel. Hierbei gilt: Wird der Halsspannstab angezogen (Drehung im Uhrzeigersinn), neigt sich der Hals nach ✳...

  • Page 17: Entsorgung Ihres Altgerätes

    DEUTSCH Reinigung Eine regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbarkeit des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen. Optische Linsen sollten mit Hilfe eines trockenen Mikrofaser-tuches gereinigt werden. Dies optimiert ebenso die Lichtleistung.
  • Page 18 Notizen Hersteller: MUSIC STORE professional GmbH, Istanbulstr. 22-26, 51103 Köln , Deutschland MS ID: GIT0037036-000 // 11/2020...
  • Page 19 DIY-Kit Electric G uitar Double-cut GIT0037036-000 11/2020 DIY - Building instructions...
  • Page 20 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electric shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
  • Page 21 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or solar radiation can also lead to damage, avoid them! Hint! (Condensation) To avoid condensation in the unit, the unit should adapt to the ambient temperature before commissioning.

  • Page 22: Intended Use

    ENGLISH Congratulations on your J&D DIY Kit Doublecut! Thank you for choosing the J&D DIY kit. Through efficient development and economical production, J&D enables high quality products at a fantastic price. Please read the Build & Owners Manual carefully to be informed about all functions and assembly instructions of this guitar and keep it for future reference.
  • Page 23 ENGLISH Tools needed: Optional tool: ✳ Drill/rechargeable drill/driver ✳ Fret files and saddle files ✳ Countersink, 12 mm ✳ Sandpaper or chisel ✳ Wood drill bit, 1.5 mm, 2 mm and 4 mm ✳ Accessories for varnishing and finishing (e.g., stain, cloth, etc.) ✳...
  • Page 24 ENGLISH Scope of Delivery: The following parts are included in the J&D DIY kit Doublecut: 1. 1x Doublecut body a. 2x washer, 7.25mm inner dimension 2. 1x Neck with fretboard and nut b. 2x nut M6 3. 1x Humbucker (neck) c.
  • Page 25 ENGLISH a. 1x Nut for b. 2x Insert for Drop-in Sleeve socket 16. 2x Strap pin, Chrome b. 1x Washer 13. Tuners a. 2x Felt washer a. 3x Left tuners 17. 4x Neck mounting screws, 40mm b. 3x Right tuners 18.
  • Page 26 ENGLISH Step 1: Body and neck preparation and mounting First make sure that the heel of the neck (2) fits exactly into the neck pocket of the body (1) and rework it with some sandpaper or a chisel if necessary. Ideally, the neck heel should fit without play in the neck pocket. When the neck is aligned in the pocket, turn the neck and body together onto their front sides and use a screwdriver or a thin pencil to push through all four screw holes of the neck pocket into the neck heel to mark the correct screw position.
  • Page 27 ENGLISH ENGLISH Step 2: Tuners Installaton The mounting sleeves for tuners (13C) are drive-in sleeves which are pressed or knocked into the pre-drilled holes on the headstock from the front. We recommend using a rubber mallet or a normal hammer with a wood covering to protect the components.
  • Page 28 ENGLISH Step 3: Electronic Components Installation Once the tuners are attached, the remaining electronics of the Doublecut electric guitar can be wired. To make installation as easy as possible, the most important components in the form of potentiometers (9 and 10) and the pickup selector switch (11) are combined in a pre-wired wiring harness.
  • Page 29 ENGLISH Step 4: Wiring output jack and string ground In the next step the output socket (12) can be mounted and wired. To do this push the socket without nuts and washers through the hole provided behind the tone potentiometers and secure it from the front with the appropriate washer (12B) and fixing nut (12A).
  • Page 30 ENGLISH Step 5: Humbucker installation Now mount the neck humbucker (3) in the designated pickup groove on the neck pocket. Make sure that the humbucker is correctly aligned (screw side pointing towards the fretboard) and lead the pickup's connecting cable through the holes provided for this purpose into the electronics compartment of the body.
  • Page 31 ENGLISH Step 6: Wiring Pickups To integrate both pickups into the electronic circuit, the connection cables of the pickups have to be soldered to the respective volume potentiometers (9). Traditionally, the upper volume and tone knobs control the neck pickup, the lower two knobs control the bridge pickup. Wiring colour-code for the bridge pickup: 2-wire grey cable with black wire (ground) and white wire (signal) Wiring colour-code for the neck pickup:...
  • Page 32 ENGLISH Step 7: Mount Bridge & Stop-bar Once the electronics are prepared and wired, the bridge and stop bar can be attached. First use a drill with a 12 mm countersink to widen the pilot holes for the bridge in the body to 12 mm. Then screw the bridge inserts (14B) into the respective drive-in sleeves for the bridge (14A) and fasten the drive-in sleeves into the front drill holes behind the bridge pickup.
  • Page 33 ENGLISH Step 8: Install Strap Pines, Covers & Caps The two strap pins are attached centrally on the lower side of the body and on the rear of the upper body horn by pre-drilling with a 2 mm drill bit in the desired position and attaching a strap pin (16) and a felt washer (16A) with the enclosed screws (18).

  • Page 34: Adjusting The Intonation

    ENGLISH Adjustment of the Neck Curve The integrated neck truss (tension) rod offers the possibility to adjust the neck curvature with an Allen key. Access to the neck truss rod is on the headstock behind the nut. The following applies: When the truss rod is tightened (clockwise rotation), the neck tilts back and becomes straight.

  • Page 35: Environmental Protection

    ENGLISH As soon as the instrument is tuned, the neck curve is adjusted, the string action is adapted to the respective playing style and all strings intonated correctly, you hold a completely playable electric guitar in your hands! We wish you a lot of fun with your new instrument! * If errors or problems occur during installation, please contact our service staff.

  • Page 36: Disposal Of Packaging

    Cleaning: A regular cleaning of the device from dirt and dust increases the durability of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfiber cloth to optimize light output.
  • Page 37 Notes Manufacturer: MUSIC STORE professional GmbH, Istanbulstr. 22-26, 51103 Cologne,Germany MS ID: GIT0037036-000 // 11/2020...
