  • Page 1 DIY-Bausatz E-Gitarre Single-cut GIT0037037-000 11/2020 DIY - Bauanleitung...
  • Page 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor dem Anschluss lesen! GEFAHR! (Stromschlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Im Gerät befinden sich keine zu wartenden Teile. Im Inneren des Geräts befinden sich Bauteile, die unter hoher elektrischer Spannung stehen.
  • Page 3 DEUTSCH Hinweis! (Betriebsbedingungen) Das Gerät ist aufgrund seiner baulichen Gegebenheiten für den Betrieb in Innenräumen ausgelegt (IP20). Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten aus, da dies zu Schäden führen kann. Auch Erschütterungen, Staub oder Sonneneinstrahlung können zu Schäden führen, vermeiden Sie diese! Hinweis! (Kondensation) Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor der Inbetriebnahme...

  • Page 4: Bestimmungsgemäße Verwendung

    DEUTSCH Herzlichen Glückwunsch zu Ihrem J&D DIY Kit Singlecut! Vielen Dank, dass Sie sich für den J&D-Bausatz entschieden haben. Durch effiziente Entwicklung und wirtschaftliche Produktion ermöglicht J&D qualitativ hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bau- und Bedienungsanleitung sorgfältig durch, um sich über alle Funktionen und Montageanweisungen dieser Gitarre zu informieren und bewahren Sie sie zum späteren Nachschlagen auf.

  • Page 5: Erforderliche Werkzeuge

    DEUTSCH Erforderliche Werkzeuge: Optionale Werkzeuge: • Bohrer/Akkubohrer - Bund- und Sattelfeilen • Kegelsenker, 12 mm - Schleifpapier oder Stechbeitel • Holzbohrer, 1,5 mm, 2 mm und 4 mm - Zubehör für Farbe und Finish (z. B. Beize, Lappen usw.) Phillips-Schraubendreher (klein und •...
  • Page 6 DEUTSCH Umfang der Lieferung:...
  • Page 7 DEUTSCH 1. 1x Korpus Einschneidig 12. 1x 3-Wege Pickup-Wahlschalter 22. 12x Tuner-Schrauben, 2. 2. 1x Hals mit Griffbrett und a.1xUnterlegscheibe'Poker 12mm Sattel Chip' (Rhythm/Treble) 3. 3. 1x Humbucker (Hals) 23. 3xHalsstababdeckungs- b. 1xMetallunterlegscheibe, 12mm a. 1x schrauben, 9mm HumbuckerMontagerahmen, c. 1x Mutter M8 flach 24.
  • Page 8 DEUTSCH Schritt 1: Kanal für Brücke bohren Als Vorbereitung für den späteren Einbau der Elektronik in den Korpus wird zwischen dem Elektronikfach und dem unteren Pfostenloch des Stopbar-Saitenhalters ein Kabelkanal benötigt, um die Masseverbindung zu Saiten und Steg herstellen zu können. Falls dieser nicht vorgebohrt ist, können Sie mit einem 4-mm-Holzbohrer einen Kanal durch das Loch für den Bolzen in Richtung Elektronikfach bohren (siehe Abbildung).
  • Page 9 ENGLISH Schritt 2: Tuner installieren Die Montagehülsen für Stimmgeräte (15C) sind Schlaghülsen, die von vorne in die vorgebohrten Löcher der Kopfplatte gedrückt oder gehämmert werden. Wir empfehlen die Verwendung eines Gummihammers oder eines normalen Hammers mit einer Holzabdeckung zum Schutz der Bauteile, um die Hülsen vollständig in das Bohrloch zu versenken. Nachdem die Montagehülsen eingesetzt sind, können die Stimmgeräte ausgerichtet und montiert werden, indem die Achsen der Stimmgeräte von hinten in die Kopfplatte eingesetzt und die Stimmgerätegehäuse auf der Rückseite parallel zur Mittellinie der Kopfplatte ausgerichtet werden (siehe Abbildung).
  • Page 10 DEUTSCH Schritt 3: Elektronische Komponenten installieren Nachdem Korpus und Hals vorbereitet sind, kann die restliche Elektronik der Single-Cut-E-Gitarre verkabelt werden. Um die Installation so einfach wie möglich zu gestalten, sind die wichtigsten Komponenten in Form von Potentiometern (10 und 11) und Anschlusskabeln in einem vorverkabelten Kabelbaum zusammengefasst.
  • Page 11 DEUTSCH Schritt 4: Verdrahtung von Schalter, Ausgangsbuchse und String-Masse Um den Schalter mit der Elektronik zu verbinden, führen Sie das lange graue Kabel mit den drei Adern gelb (Signal Steg-Humbucker), rot (Signal Hals-Humbucker) und weiß (Schalter-Signal) sowie dem freiliegenden Masseanschluss vom Elektrofach durch den diagonalen Kabelkanal unter den Pickup-Fräsungen (s.
  • Page 12 DEUTSCH Schritt 5: Humbucker montieren Montieren Sie nun den Hals-Humbucker (3) in die dafür vorgesehene Pickup-Nut der Halstasche. Achten Sie auf die richtige Ausrichtung des Humbuckers (Schraubenseite zeigt zum Griffbrett) und führen Sie das Anschlusskabel des Tonabnehmers durch die dafür vorgesehenen Bohrungen in das Elektronikfach des Korpus. Wenn der Tonabnehmer in der Fräsung ausgerichtet ist, markieren Sie die benötigten Schraubenlöcher des Humbuckerrahmens mit einem Bleistift oder Schraubendreher an der ausgerichteten Position.
  • Page 13 DEUTSCH Schritt 6: Verdrahtung der Tonabnehmer Um beide Tonabnehmer in die elektronische Schaltung zu integrieren, müssen die Anschlusskabel der Tonabnehmer mit den jeweiligen Lautstärkepotentiometern (10) verlötet werden. Traditionell steuern die oberen Volume- und Tone-Regler den Hals-Pickup, die unteren beiden Regler den Steg-Pickup. Verdrahtungs-Farbcode für den Steg-Pickup: 2-adriges graues Kabel mit schwarzer Ader (Masse) und weißer Ader (Signal) Verdrahtungs-Farbcode für den Halstonabnehmer:...
  • Page 14 DEUTSCH Schritt 7: Brücke und Stop-Bar montieren Wenn die Elektronik vorbereitet und verdrahtet ist, können die Brücke und die Anschlagleiste angebracht werden. Verwenden Sie zunächst einen Bohrer mit einem 12-mm-Senker, um die Vorbohrungen für den Steg im Korpus auf 12 mm zu erweitern.
  • Page 15 DEUTSCH Schritt 8: Körper und Hals verbinden Vergewissern Sie sich zunächst, dass der Halsabsatz des Halses (2) passgenau in der Halstasche des Korpus (1) sitzt und arbeiten Sie ihn ggf. mit etwas Schleifpapier oder einem Meißel nach. Idealerweise sollte der Halsabsatz bündig mit dem Rahmen des Hals-Humbuckers und ohne Spiel in der Halstasche sitzen.
  • Page 16 DEUTSCH Schritt 9: Installieren von Riemenstiften, Abdeckungen und Kappen Die beiden Gurtstifte werden mittig an der Unterseite des Gehäuses und an der Seite des oberen Gehäusehorns befestigt, indem mit einem 2 mm Bohrer an der gewünschten Stelle vorgebohrt und ein Gurtstift (18) und eine Filzscheibe (18A) mit den beiliegenden Schrauben (20) befestigt werden.
  • Page 17 DEUTSCH Einstellen der Halskurve Der integrierte Halsstab (Zugstab) bietet die Möglichkeit, die Halskrümmung mit einem Inbusschlüssel einzustellen. Der Zugang zum Halsstab befindet sich an der Kopfplatte hinter dem Sattel. Es gilt das Folgende: ✳ Wenn der Halsstab angezogen wird (Drehung im Uhrzeigersinn), kippt der Hals nach hinten und wird gerade. ✳...
  • Page 18 DEUTSCH Reinigung: Eine regelmäßige Reinigung des Geräts von Schmutz und Staub erhöht die Lebensdauer des Produkts. Trennen Sie das Gerät vor der Reinigung immer von der Stromversorgung! Reinigen Sie das Gerät niemals nass! Optische Linsen sollten mit einem trockenen Mikrofasertuch gereinigt werden, um die Lichtausbeute zu optimieren.
  • Page 19 Notizen Hersteller: MUSIC STORE professional GmbH, Istanbulstr. 22-26, 51103 Köln, Deutschland MS ID: GIT0037037-000 // 11/2020...

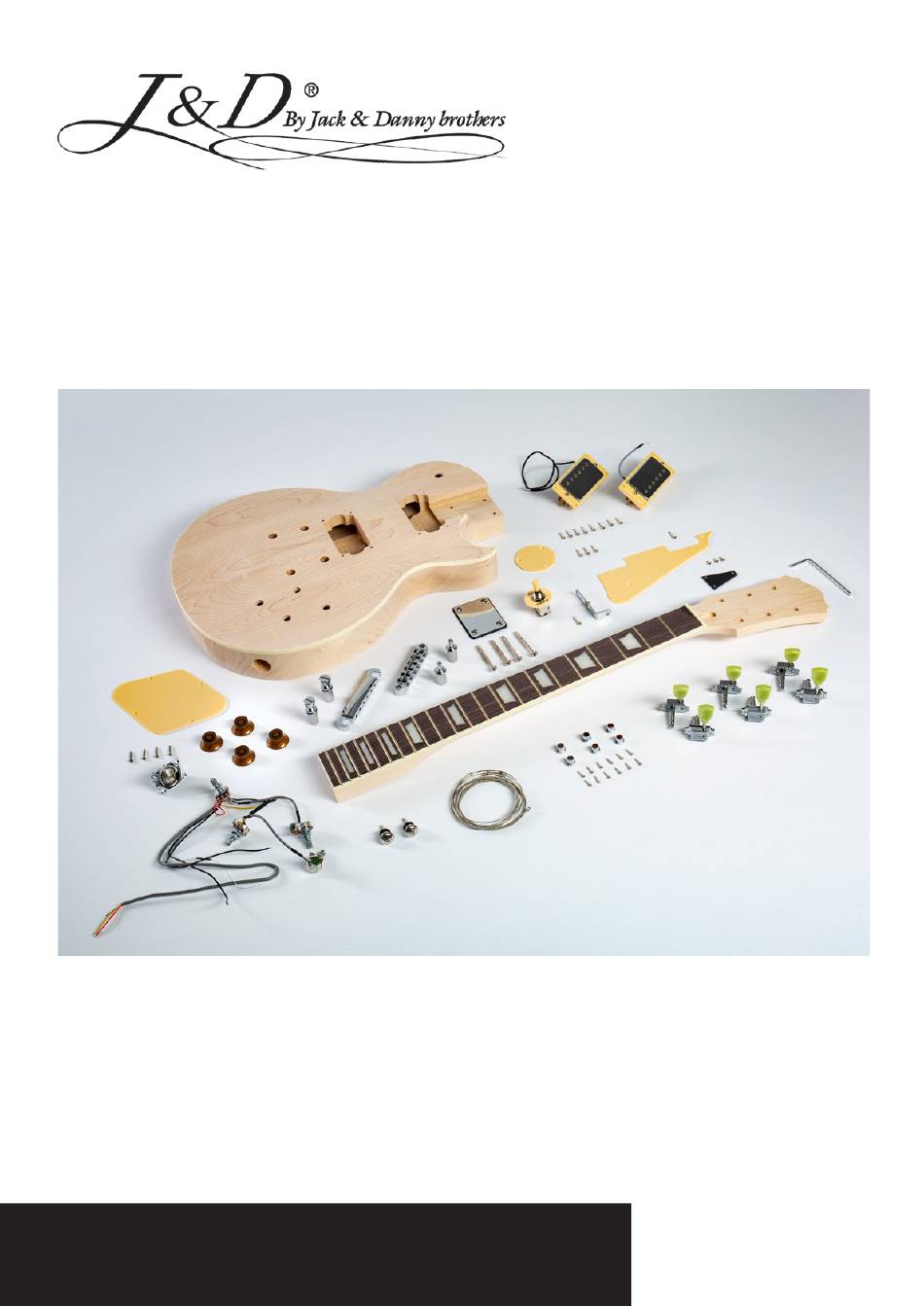

  • Page 20 DIY-Kit Electric Guitar Single-cut GIT0037037-000 11/2020 DIY - Building instructions...
  • Page 21 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electric shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
  • Page 22 ENGLISH Hint! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or solar radiation can also lead to damage, avoid them! Hint! (Condensation) To avoid condensation in the unit, the unit should adapt to the ambient temperature before commissioning.

  • Page 23: Intended Use

    ENGLISH Congratulations on your J&D DIY Kit Singlecut! Thank you for choosing the J&D DIY kit. Through efficient development and economical production, J&D enables high quality products at a fantastic price. Please read the Build & Owners Manual carefully to be informed about all functions and assembly instructions of this guitar and keep it for future reference.

  • Page 24: Required Tools

    ENGLISH Required tools: Optional Tools: Drill/cordless drill Fret files and saddle files • • • Countersink, 12 mm • Sand paper or chisel Wood drill bits, 1.5mm, 2mm and 4mm Accessories for paint and finish (e.g. stain, cloth, etc.) • •...

  • Page 25: Scope Of Delivery

    ENGLISH Scope of Delivery:...
  • Page 26 ENGLISH 12. 1x 3-Way Pickup selector switch a. 1. 1x Body Single-cut 22. 12x Tuner screws, 12mm 1x Washer‚ Poker Chip‘ (Rhythm/Treble) 23. 3x Truss Rod Cover screws, 2. 1x Neck with fretboard and nut b. 1x Metal washer, 12mm 3.
  • Page 27 ENGLISH Step 1: Drill channel for bridge ground In preparation for the later installation of the electronics in the body, a cable duct is needed between the electronics compartment and the lower post hole of the stopbar tailpiece in order to be able to make the ground connection to the strings and bridge.
  • Page 28 ENGLISH Step 2: Install Tuners The mounting sleeves for tuners (15C) are impact sleeves that are pressed or hammered into the pre-drilled holes on the head plate from the front. We recommend using a rubber mallet or a normal mallet with a wooden cover to protect the components, in order to completely recess the sleeves into the drilled hole.
  • Page 29 ENGLISH Step 3: Install Electronic Components Once the body and neck are prepared, the rest of the single-cut electric guitar's electronics can be wired. To make installation as easy as possible, the most important components in the form of potentiometers (10 and 11) and connecting cables are combined in a pre-wired cable harness.
  • Page 30 ENGLISH Step 4: Wiring Switch, Output Jack and String Ground To connect the switch to the electronics, run the long grey cable with the three wires yellow (signal bridge humbucker), red (signal neck humbucker) and white (switch signal) as well as the exposed ground connection from the electrical compartment through the diagonal cable channel under the pickup milled holes (see fig.) up to the switch compartment and solder the wires including the ground connection to the switch contacts matching the wiring diagram (see fig.).
  • Page 31 ENGLISH Step 5: Mount Humbuckers Now mount the neck humbucker (3) in the designated pickup groove on the neck pocket. Make sure that the humbucker is correctly aligned (screw side pointing towards the fretboard) and lead the pickup's connecting cable through the holes provided for this purpose into the electronics compartment of the body.

  • Page 32: Step 6: Wiring Pickups

    ENGLISH Step 6: Wiring Pickups To integrate both pickups into the electronic circuit, the connection cables of the pickups have to be soldered to the respective volume potentiometers (10). Traditionally, the upper volume and tone knobs control the neck pickup, the lower two knobs control the bridge pickup.
  • Page 33 ENGLISH Step 7: Mount Bridge & Stop-bar Once the electronics are prepared and wired, the bridge and stop bar can be attached. First use a drill with a 12 mm countersink to widen the pilot holes for the bridge in the body to 12 mm. Then screw the bridge inserts (16B) into the respective drive-in sleeves for the bridge (16A) and fasten the drive-in sleeves into the front drill holes behind the bridge pickup.
  • Page 34 ENGLISH Step 8: Join Body & Neck First make sure that the neck heel of the neck (2) fits snugly into the neck pocket of the body (1) and rework it with some sandpaper or a chisel if necessary. Ideally, the neck heel should be seated flush with the frame of the neck humbucker and without play in the neck pocket.
  • Page 35 ENGLISH Step 9: Install Strap Pins, Covers & Caps The two strap pins are attached centrally on the lower side of the body and on the side of the upper body horn by pre-drilling with a 2 mm drill bit in the desired position and attaching a strap pin (18) and a felt washer (18A) with the enclosed screws (20).
  • Page 36 ENGLISH Adjustment of the Neck Curve The integrated neck truss (tension) rod offers the possibility to adjust the neck curvature with an Allen key. Access to the neck truss rod is on the headstock behind the nut. The following applies: ✳...

  • Page 37: Environmental Protection

    ENGLISH Cleaning: A regular cleaning of the device from dirt and dust increases the durability of the product. Always disconnect the device from the power supply before cleaning it! Never clean the appliance wet! Optical lenses should be cleaned with a dry microfiber cloth to optimize light output. Ventilation grilles and openings should always be cleaned of dust and dirt.
  • Page 38 Notes Manufacturer: MUSIC STORE professional GmbH, Istanbulstr. 22-26, 51103 Cologne,Germany MS ID: GIT0037037-000 // 11/2020...
