Eelectron HORIZONE VS05H WEB Series Quick Start Manual

VS05HxxWEB - VS08HxxWEB
QUICK START GUIDE
INSTALLAZIONE
1. Installare la scatola da incasso a muro, in base
al modello di dispositivo (Vedere SCATOLE E
DIMENSIONI)
2. Applicare la cornice in dotazione sopra la
scatola a muro
3. L'alimentazione avviene tramite POE (Power
Over Ethernet).
4. In assenza di uno switch POE, prevedere un
POE INJECTOR
5. Collegare la rete al touch Horizone e fissarlo a
parete, utilizzando le viti laterali per vincolarlo
alla cornice
CONFIGURAZIONE
Per modificare la schermata principale utilizzare
l'icona a forma di matita in alto a destra. I PIN di
default sono "9999" per l'Amministratore e "1234"
per l'Utente (modificabili).
Per aggiungere una applicazione al menu, premere
"+" in alto, selezionare una app tra quelle
disponibili, scegliere l'icona
descrizione.
Tramite pulsante di configurazione, in alto a
sinistra, è possibile accedere alle seguenti
impostazioni:
1. "PIN Amministratore" e "PIN Utente": mostra il
PIN attuale e permette di modificarlo;
2. "Seleziona background": permette di selezionare
lo sfondo della pagina principale
3. "Non visualizzare logo": permette di scegliere se
visualizzare o meno il logo Eelectron nella
schermata principale
4. "Impostazioni Android": permette di accedere
alle impostazioni del sistema operativo
5. "Configurazioni rete": configura i parametri di
rete LAN, potendo impostare un indirizzamento
statico (il dispositivo opera in DHCP di
predefinito)
6. "Aggiornamento Firmware":
aggiornare il firmware del dispositivo, se
disponibile tramite internet
7. "Timer spegnimento schermo": permette di
configurare un tempo dopo cui spegnere lo
schermo se inutilizzato;
8. "Reboot del dispositivo": riavvia il dispositivo
9. "Esci dall'App": permette di uscire dall'ambiente
menu, e passare all'ambiente grafico del sistema
operativo, ad esempio per installare nuove
applicazioni.
ATTENZIONE: si sconsiglia di modificare il valore
predefinito di luminosità dello schermo (40%), onde
evitare il danneggiamento del dispositivo. Si consiglia
inoltre di attivare lo spegnimento del display dopo un
tempo non superiore ai 60 secondi, per prolungare la
vita operativa del pannello.
CONFIGURAZIONE HORIZONE
TOUCH SCREEN

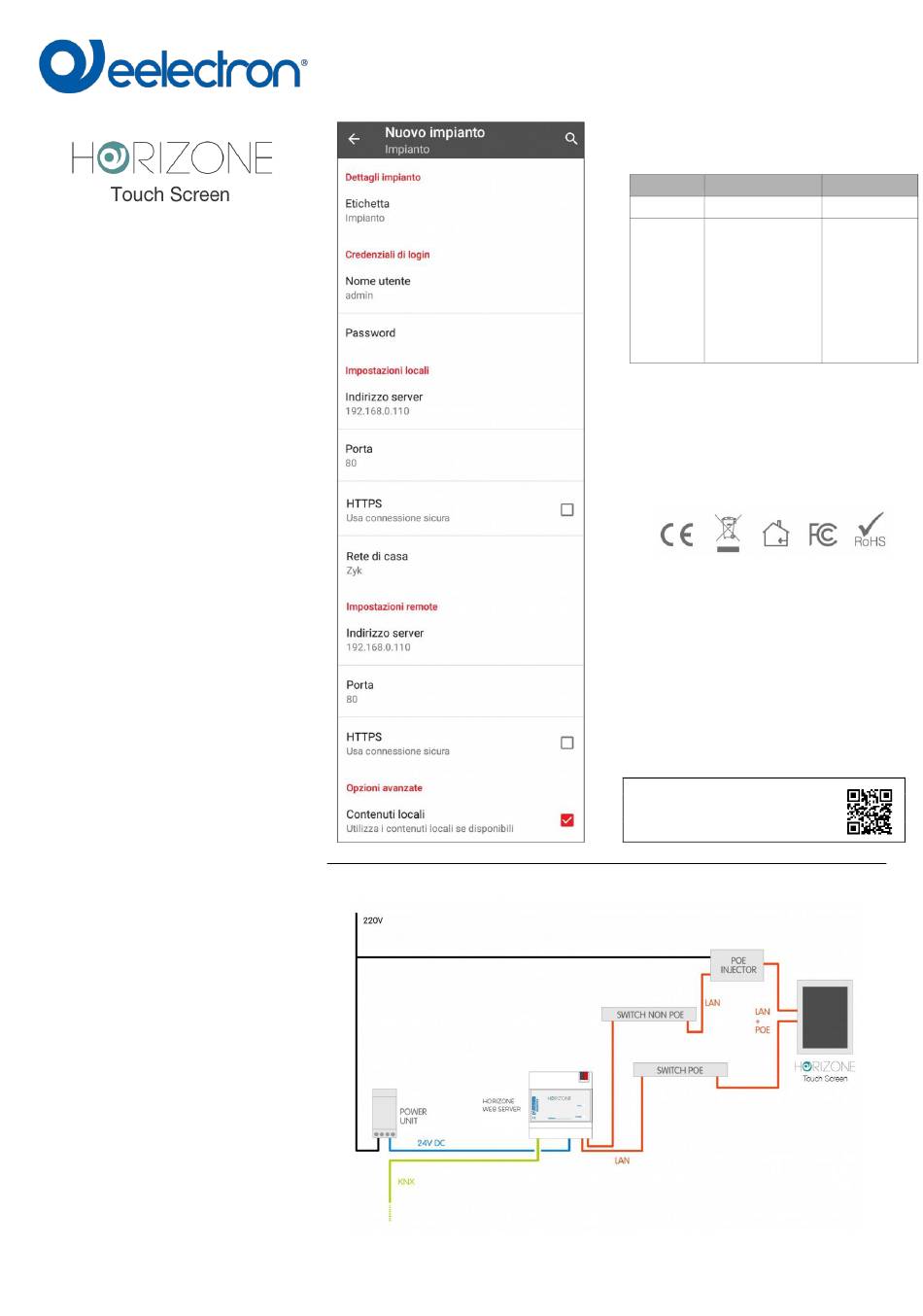

Per accedere ad Horizone da Horizone Touch
Screen, aprire la app "Horizone" e configurarla
come nella figura di esempio sottostante:
ed inserire la
DIAGRAMMA DI CONNESSIONE
permette di
Assicurarsi in particolare di:
1. selezionare "Zyk" come rete di casa;
2. inserire l'indirizzo IP di Horizone
anche nelle impostazioni remote;
3. deselezionare l'HTTPS nelle
impostazioni remote.
SCATOLE E DIMENSIONI
VS05HxxWEB
Ingombro 81x132x14
Scatola Scatola da incasso
2M (es: BTicino
502E)
Scatola tonda d.60
(es: Gewiss 24232)
Scatola da incasso
3M (es: BTicino
503E) nello stesso
verso di montaggio
ULTERIORI INFORMAZIONI
Per uso domestico solo in interni.
L'apparato richiede alimentazione
costante e non va inteso come dispositivo
di sicurezza.
Per ulteriori informazioni visitare: www.eelectron.com
Eelectron spa
Via Monteverdi 6
I-20025 Legnano (MI) - Italia
Tel: +39 0331 500802 Fax: +39 0331 564826
Email:info@eelectron.com Web: www.eelectron.com
VS0XHY0WEBFI00010100.DOCX
VS08HxxWEB
224x149x16
Scatola da
incasso
BTicino
16204
