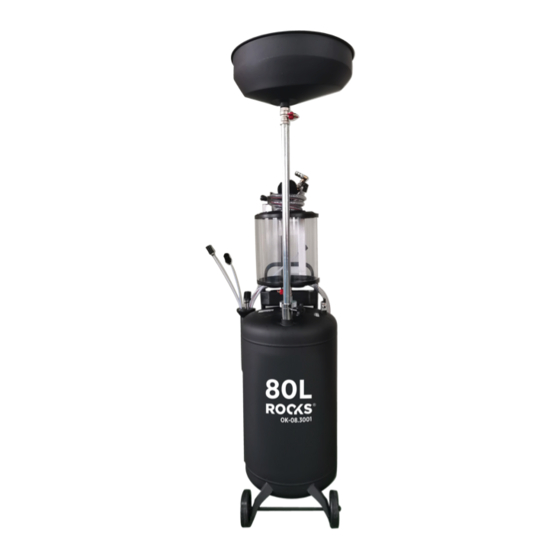

- Page 1 PL | EN INSTRUKCJA OBSŁUGI - MANUAL OK-08.3000 | OK-08.3001 Zlewarko wysysarka 80l / Oil draining machine 80l Zlewarko wysysarka ze zbiornikiem kontrolnym 80l / Oil draining machine 80l...
-
Page 2: Dane Techniczne
ZASTOSOWANIE Zlewarka służy do odbierania zużytego oleju z silników samochodowych oraz skrzyń biegów i mostów. Zużyty olej można zlać do zlewarki metodą grawitacyjną lub wyssać z silnika za pomocą podciśnienia i specjalnych sond. BUDOWA: 1. miska olejowa 2. wskaźnik podciśnienia 3. -
Page 3: Instrukcja Użytkowania
INSTRUKCJA UŻYTKOWANIA Wysysanie zużytego oleju do zbiornika oleju 1. Połącz odpowiednio dobraną sondę ssącą (1) z rurą pompującą, a następnie włóż sondę do kanału kontrolnego i zamknij zawór (4) na rurze pompującej. 2. Otwórz zawór (6), łączący szybę pomiarową ze zbiornikiem oleju i zamknij zawór ciśnie- niowy na górze zbiornika oleju (8). -
Page 4: Ważne Uwagi
Rozwiązywanie typowych problemów Rozwiązanie problemu spadku ciśnienia na manometrze: Sprawdź, czy wejściowe ciśnienie powietrza wynosi 8 - 10 barów, a wydajność powietrza wynosi 200 l/min (dla średnicy rury 6 mm). Sprawdź, czy którykolwiek zawór powinien zostać zamknięty, czy został prawidłowo zamknięty. -
Page 5: Technical Data
APPLICATION The oil draining machine is used to collect used oil from car engines, gear- boxes and bridges. Used oil can be drained to the sink by gravity or sucked out of the engine using vacuum and special probes. CONSTRUCTION : 1. -
Page 6: Maintenance
OPERATING INSTRUCTION Suction of used oil into the oil tank 1. Connect the properly selected suction probe (1) to the pumping tube, then insert the probe into the control channel and close the valve (4) on the pumping tube. 2. Open the valve (6) connecting the measuring glass to the oil tank and close the pressure valve at the top of the oil tank (8). -
Page 7: Solving Common Problems
SOLVING COMMON PROBLEMS Solution to pressure Pressure on the pressure gauge: 1. Check that the input air pressure is 8 - 10 bar and the air capacity is 200 l / min (for 6 mm pipe). 2. Check whether any valve should be closed or closed. 3. - Page 8 We declare with full responsibility that the devices: Zlewarko wysysarka / Oil draining machine MOdele / Models: OK-08.3000, OK-08.3001 których dotyczy niniejsza deklaracja, są zgodne z poniższymi dokumentami normatywnymi: / to which this declaration applies, comply with the following normative documents:...
