Baumer M27 User Instructions

FR

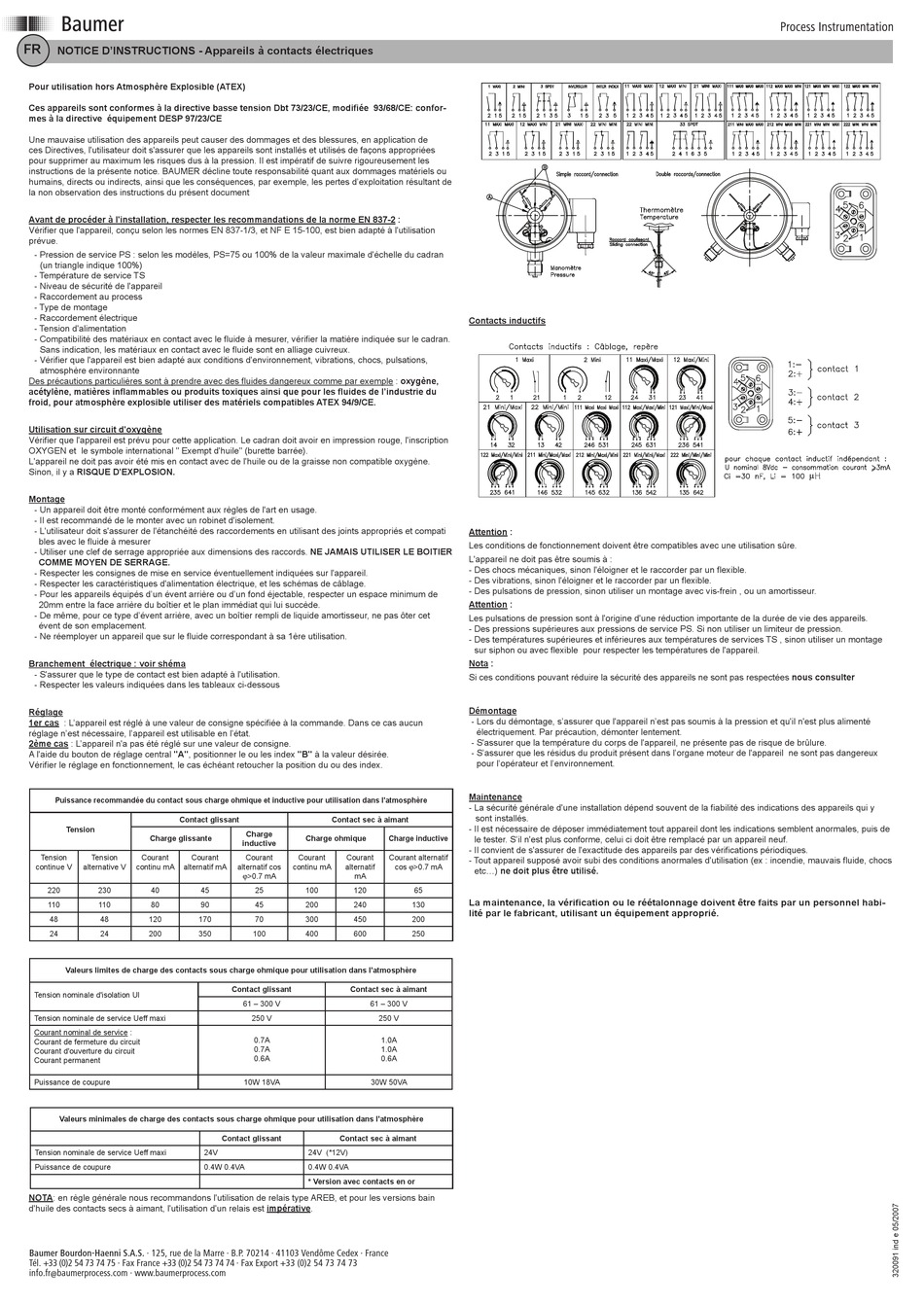

NOTICE D'INSTRUCTIONS - Appareils à contacts électriques
Pour utilisation hors Atmosphère Explosible (ATEX)
Ces appareils sont conformes à la directive basse tension Dbt 73/23/CE, modifiée 93/68/CE: confor-
mes à la directive équipement DESP 97/23/CE
Une mauvaise utilisation des appareils peut causer des dommages et des blessures, en application de
ces Directives, l'utilisateur doit s'assurer que les appareils sont installés et utilisés de façons appropriées
pour supprimer au maximum les risques dus à la pression. Il est impératif de suivre rigoureusement les
instructions de la présente notice. BAUMER décline toute responsabilité quant aux dommages matériels ou
humains, directs ou indirects, ainsi que les conséquences, par exemple, les pertes d'exploitation résultant de
la non observation des instructions du présent document
Avant de procéder à l'installation, respecter les recommandations de la norme EN 837-2 :
Vérifier que l'appareil, conçu selon les normes EN 837-1/3, et NF E 15-100, est bien adapté à l'utilisation
prévue.
- Pression de service PS : selon les modèles, PS=75 ou 100% de la valeur maximale d'échelle du cadran
(un triangle indique 100%)
- Température de service TS
- Niveau de sécurité de l'appareil
- Raccordement au process
- Type de montage
- Raccordement électrique
- Tension d'alimentation
- Compatibilité des matériaux en contact avec le fluide à mesurer, vérifier la matière indiquée sur le cadran.
Sans indication, les matériaux en contact avec le fluide sont en alliage cuivreux.
- Vérifier que l'appareil est bien adapté aux conditions d'environnement, vibrations, chocs, pulsations,
atmosphère environnante
Des précautions particulières sont à prendre avec des fluides dangereux comme par exemple : oxygène,
acétylène, matières inflammables ou produits toxiques ainsi que pour les fluides de l'industrie du
froid, pour atmosphère explosible utiliser des matériels compatibles ATEX 94/9/CE.
Utilisation sur circuit d'oxygène
Vérifier que l'appareil est prévu pour cette application. Le cadran doit avoir en impression rouge, l'inscription
OXYGEN et le symbole international " Exempt d'huile" (burette barrée).
L'appareil ne doit pas avoir été mis en contact avec de l'huile ou de la graisse non compatible oxygène.
Sinon, il y a RISQUE D'EXPLOSION.
Montage
- Un appareil doit être monté conformément aux règles de l'art en usage.
- Il est recommandé de le monter avec un robinet d'isolement.
- L'utilisateur doit s'assurer de l'étanchéité des raccordements en utilisant des joints appropriés et compati
bles avec le fluide à mesurer
- Utiliser une clef de serrage appropriée aux dimensions des raccords. NE JAMAIS UTILISER LE BOITIER
COMME MOYEN DE SERRAGE.
- Respecter les consignes de mise en service éventuellement indiquées sur l'appareil.
- Respecter les caractéristiques d'alimentation électrique, et les schémas de câblage.
- Pour les appareils équipés d'un évent arrière ou d'un fond éjectable, respecter un espace minimum de
20mm entre la face arrière du boîtier et le plan immédiat qui lui succède.
- De même, pour ce type d'évent arrière, avec un boîtier rempli de liquide amortisseur, ne pas ôter cet
évent de son emplacement.
- Ne réemployer un appareil que sur le fluide correspondant à sa 1ère utilisation.
Branchement électrique : voir shéma
- S'assurer que le type de contact est bien adapté à l'utilisation.
- Respecter les valeurs indiquées dans les tableaux ci-dessous
Réglage
1er cas : L'appareil est réglé à une valeur de consigne spécifiée à la commande. Dans ce cas aucun
réglage n'est nécessaire, l'appareil est utilisable en l'état.
2ème cas : L'appareil n'a pas été réglé sur une valeur de consigne.
A l'aide du bouton de réglage central "A", positionner le ou les index "B" à la valeur désirée.
Vérifier le réglage en fonctionnement, le cas échéant retoucher la position du ou des index.
Puissance recommandée du contact sous charge ohmique et inductive pour utilisation dans l'atmosphère
Contact glissant
Tension
Charge glissante
Tension Tension Courant Courant
continue V alternative V continu mA alternatif mA
220 230 40
110 110 80
48 48 120 170
24 24 200 350
Valeurs limites de charge des contacts sous charge ohmique pour utilisation dans l'atmosphère
Tension nominale d'isolation Ul
Tension nominale de service Ueff maxi
Courant nominal de service :
Courant de fermeture du circuit
Courant d'ouverture du circuit
Courant permanent
Puissance de coupure
Valeurs minimales de charge des contacts sous charge ohmique pour utilisation dans l'atmosphère
Tension nominale de service Ueff maxi
Puissance de coupure
NOTA: en règle générale nous recommandons l'utilisation de relais type AREB, et pour les versions bain
d'huile des contacts secs à aimant, l'utilisation d'un relais est impérative.
Baumer Bourdon-Haenni S.A.S. · 125, rue de la Marre · B.P. 70214 · 41103 Vendôme Cedex · France
Tél. +33 (0)2 54 73 74 75 · Fax France +33 (0)2 54 73 74 74 · Fax Export +33 (0)2 54 73 74 73
info.fr@baumerprocess.com · www.baumerprocess.com
Contact sec à aimant
Charge
Charge ohmique
inductive
Courant Courant Courant
alternatif cos continu mA alternatif
j>0.7 mA mA
45 25 100 120
90 45 200 240
70 300 450
100 400 600
Contact glissant Contact sec à aimant
61 – 300 V 61 – 300 V
250 V
0.7A
0.7A
0.6A
10W 18VA 30W 50VA
Contact glissant Contact sec à aimant
24V 24V (*12V)
0.4W 0.4VA 0.4W 0.4VA
* Version avec contacts en or
Contacts inductifs
Attention :
Les conditions de fonctionnement doivent être compatibles avec une utilisation sûre.
L'appareil ne doit pas être soumis à :
- Des chocs mécaniques, sinon l'éloigner et le raccorder par un flexible.
- Des vibrations, sinon l'éloigner et le raccorder par un flexible.
- Des pulsations de pression, sinon utiliser un montage avec vis-frein , ou un amortisseur.
Attention :
Les pulsations de pression sont à l'origine d'une réduction importante de la durée de vie des appareils.
- Des pressions supérieures aux pressions de service PS. Si non utiliser un limiteur de pression.
- Des températures supérieures et inférieures aux températures de services TS , sinon utiliser un montage
sur siphon ou avec flexible pour respecter les températures de l'appareil.
Nota :
Si ces conditions pouvant réduire la sécurité des appareils ne sont pas respectées nous consulter
Démontage
- Lors du démontage, s'assurer que l'appareil n'est pas soumis à la pression et qu'il n'est plus alimenté
électriquement. Par précaution, démonter lentement.
- S'assurer que la température du corps de l'appareil, ne présente pas de risque de brûlure.
- S'assurer que les résidus du produit présent dans l'organe moteur de l'appareil ne sont pas dangereux
pour l'opérateur et l'environnement.
Maintenance
- La sécurité générale d'une installation dépend souvent de la fiabilité des indications des appareils qui y
sont installés.
- Il est nécessaire de déposer immédiatement tout appareil dont les indications semblent anormales, puis de
Charge inductive le tester. S'il n'est plus conforme, celui ci doit être remplacé par un appareil neuf.
- Il convient de s'assurer de l'exactitude des appareils par des vérifications périodiques.
Courant alternatif
- Tout appareil supposé avoir subi des conditions anormales d'utilisation (ex : incendie, mauvais fluide, chocs
cos j>0.7 mA
etc...) ne doit plus être utilisé.
65
La maintenance, la vérification ou le réétalonnage doivent être faits par un personnel habi-
130
lité par le fabricant, utilisant un équipement approprié.
200
250
250 V
1.0A
1.0A
0.6A
