ALLEN + ROTH and logo design are trademarks
or registered trademarks of LF, LLC.
All rights reserved.
BROOKES
ATTACH YOUR RECEIPT HERE
Serial Number _______________ Purchase Date ______________
Questions, problems, missing parts? Before returning to the store, call our customer
service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
SM20138
ITEM # 2483272, 2916836, 2916837

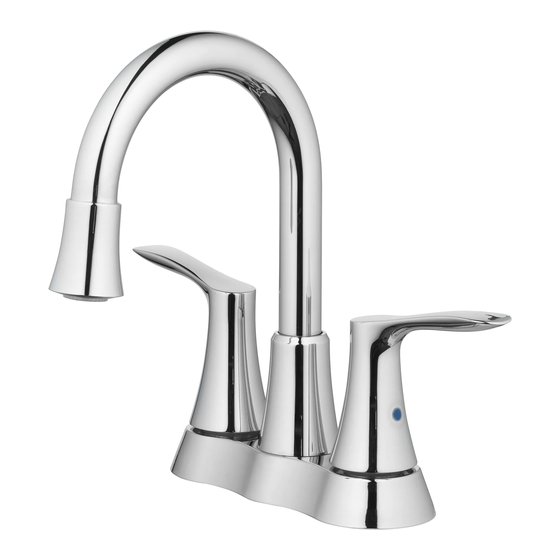

CENTERSET BATHROOM
FAUCET WITH LED LIGHT
MODEL 21-B43LEDLAV-AR
21-B43LEDLAVBN-AR
21-B43LEDLAVMB-AR
Español p. 9
09/15/20
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Allen + Roth BROOKES 21-B43LEDLAV-AR
Summary of Contents for Allen + Roth BROOKES 21-B43LEDLAV-AR
- Page 1 ITEM # 2483272, 2916836, 2916837 CENTERSET BATHROOM ALLEN + ROTH and logo design are trademarks FAUCET WITH LED LIGHT or registered trademarks of LF, LLC. All rights reserved. BROOKES MODEL 21-B43LEDLAV-AR 21-B43LEDLAVBN-AR 21-B43LEDLAVMB-AR Español p. 9 ATTACH YOUR RECEIPT HERE...
-
Page 2: Package Contents
PACKAGE CONTENTS PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Faucet Body with Non-lighted Aerator LED Aerator Pop-up Drain Assembly Due to constant design and quality improvements, the product inside may look slightly different from the picture. HARDWARE CONTENTS (not shown actual size) Mounting Qty. -
Page 3: Safety Information
SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. CAUTION • If you solder the joints during installation of the faucet, the seats, cartridges, and washers must be removed before using a flame or the warranty will be voided on these parts. •... -
Page 4: Installation Instructions
INSTALLATION INSTRUCTIONS Shut off the water at the supply valve under the sink or at the main water supply. Disconnect the supply lines. Remove the existing faucet from the sink. Clean and dry the surface area where the new faucet will be mounted. - Page 5 INSTALLATION INSTRUCTIONS (continued) Insert the flange and upper portion of the pop-up drain assembly (5.1) into the sink hole (5.2). From underneath the sink, attach the rubber gasket (6.1) and mounting nut (6.2) onto the upper portion of the pop-up drain assembly (6.3).
-
Page 6: Care And Cleaning
OPERATING INSTRUCTIONS The lever handles control the flow of hot and cold water to the faucet. Moving the handle forward opens the cartridge and causes water to flow from the spout. Rotate the handle on the right side of the faucet forward for cold water. -
Page 7: Replacement Parts
ROUGH-IN REPLACEMENT PARTS For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. PART DESCRIPTION PART# 21-B43LEDLAV-AR 21-B43LEDLAVBN-AR 21-B43LEDLAVMB-AR Handle - hot RP 00647HCH RP 00647HBN RP 00647HMB Handle - cold RP 00647CCH RP 00647CBN RP 00647CMB... -
Page 8: Limited Lifetime Warranty
LIMITED LIFETIME WARRANTY The distributor warrants to the original purchaser of this product to be free from defects in material and workmanship under normal use in residential applications. At its option, the Company will provide repair parts or replace defective product when the product is used in accordance with the manufacturer’s specifications. The distributor provides a limited 5-year warranty on the finish of this product to the original purchaser. - Page 9 ARTÍCULO # 2483272, 2916836, 2916837 GRIFO DE CENTRO PARA ALLEN + ROTH y el diseño del logo son marcas comerciales BAÑO CON LUZ LED o marcas registradas de LF, LLC. Todos los derechos reservados. BROOKES MODELO 21-B43LEDLAV-AR 21-B43LEDLAVBN-AR 21-B43LEDLAVMB-AR NSF/ANSI 61 ADJUNTE SU RECIBO AQUÍ...
-
Page 10: Contenido Del Paquete
CONTENIDO DEL PAQUETE PARTE DESCRIPCIÓN CANTIDAD PARTE DESCRIPCIÓN CANTIDAD Cuerpo del grifo con Aireador sin iluminación aireador LED Ensamble de desagüe emergente Debido a las constantes mejoras de diseño y calidad, es posible que el producto en el interior se vea ligeramente diferente de la imagen. ADITAMENTOS (no se muestran en tamaño real) Tuerca de montaje Cant. -
Page 11: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. PRECAUCIÓN • Si suelda las juntas durante la instalación del grifo, se deben retirar los asientos, los cartuchos y las arandelas antes de usar la llama. De lo contrario, se anulará la garantía de dichas piezas. •... -
Page 12: Instrucciones De Instalación
INSTRUCCIONES DE INSTALACIÓN Cierre la válvula de entrada de agua debajo del lavamanos o el suministro de agua principal. Desconecte las líneas de entrada. Retire el grifo existente del lavamanos. Limpie y seque el área superficial donde se colocará el nuevo grifo. Asegúrese de que el empaque (2.1) esté... - Page 13 INSTRUCCIONES DE INSTALACIÓN (continuación) Inserte la brida y la parte superior del conjunto de drenaje emer- gente (5.1) en el orificio del lavabo (5.2). Desde debajo del lavabo, fije la junta de goma (6.1) y la tuerca de montaje (6.2) en la parte superior del conjunto de drenaje emergente (6.3).
-
Page 14: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO Las manijas de palanca controlan el flujo de agua caliente y fría del grifo. Mover la manija hacia delante abre el cartucho y hace que el agua fluya desde la boquilla. Gire la manija en el lado derecho del grifo hacia delante para obtener agua fría. -
Page 15: Piezas De Repuesto
DIBUJO DE INSTALACIÓN PIEZAS DE REPUESTO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. PIEZA DESCRIPCIÓN PIEZA # CANT. 21-B43LEDLAV-AR 21-B43LEDLAVBN-AR 21-B43LEDLAVMB-AR... -
Page 16: Garantía Limitada De Por Vida
GARANTÍA LIMITADA DE POR VIDA El distribuidor garantiza al comprador original que este producto está libre de defectos en cuanto a los materiales y la mano de obra en condiciones de uso normal en aplicaciones residenciales. A su elección, la Compañía proporcionará...
