User Manual

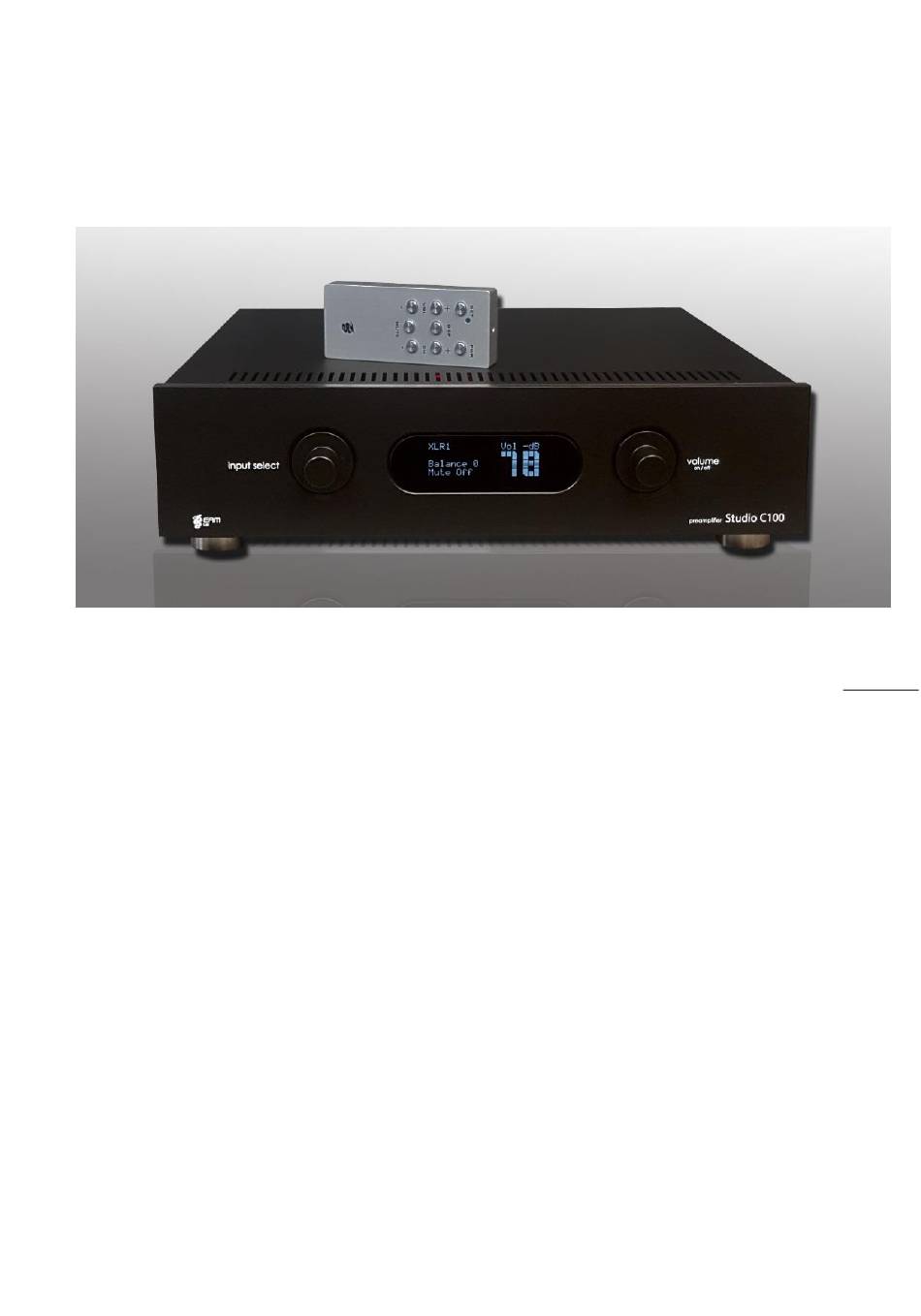

Studio C100 preamplifier
1
Thank'you of purchasing this EamLab product. Who are dedicated to the policy
of creating the highest quality audio components, are proud to introduce. You
can be assured that in preparing this component, every attention was paid in
great detail by our entire staff to strict quality control. This dedication was
followed throughout the wole manufacturing process – from basic research, the
selection of each parts, assembly and testing – so that we could supply a product
with every confidence that it will give full owner satisfaction and pride.
We welcome you to the fast-growning Eam Lab circle of dedicated audio
enthusiasts and true sound lovers
Advertisement
Table of Contents
Related Manuals for eamlab Studio C100
Summary of Contents for eamlab Studio C100
- Page 1 User Manual Studio C100 preamplifier Thank’you of purchasing this EamLab product. Who are dedicated to the policy of creating the highest quality audio components, are proud to introduce. You can be assured that in preparing this component, every attention was paid in great detail by our entire staff to strict quality control.
- Page 2 Features The Studio C100 is full native balanced circuitry. In C100 the circuit of signal amplification is entrusted darlington transistor technology in configuration DPFE (Darlington Parallel Follow Emitter) operating in pure Class A. The new stadiums input and output HDCA guarantee wide flat frequency response with high slew / rate and high crest factor.
- Page 3 Contents 2 …………….Introduction & features 3 …………….Table of contents 4 …………….Safety instructions 5 …………….Use remote control 6 …………….Menu and Submenu on display 8 …………….Front pannel instruction 9 …………….Connections 10 …………….Troubleshooting guide 11 …………….Datasheet 12 …………….guarantee policy...
- Page 4 Before you start to use read following information Safety information 1. For best performance, please read 6. Always set the VOLUME control to this manual carefully. Keep it in a safe min. before starting playback of the place for future reference. audio source.
-
Page 5: Replacing Batteries
When the sensor is covered or there center EAMLAB to be overhauled or is a large object between the remote repaired. control and the sensor, the sensor is not receiving the signals. -
Page 6: Remote Control Function
Remote control function • Set – button for sub menu dipaly to command balance and mono/stereo operation • Pwr – turn on /off preamplifier • DSP – same set button • increase volume • decrease volume • Mute – muting signal out •... - Page 7 To master menu use DSP or SET button for enter in this menu. When inside this menu choose button : • V+ / V- for changing balance left/right gain • CH+/CH- for change input GAIN ( -26db /-20db / -10db / 0db / +10 db / + 26db ) •...
- Page 8 Front pannel functions LEFT encoder RIGHT encoder Rotate to select input Rotate To increase /decrease source Volume Push for turn OFF or turn ON...
- Page 9 Connection and functions • 1– XLR / RCA output to connect power amplifier ** • ONE tape / REC direct out • 2– FOUR line single endend inputs • 3 – one balanced XLR input • 5 – ON/OFF general switch •...
-
Page 10: Troubleshooting
Troubleshooting problem Possible cause remedy No power on The plug on the Securely connect the power cord is not plug or check the fuse connected or is not on the rear panel next fully inserted . to the socket The mains fuse is blown Connecting signal Check the RCA or XLR... - Page 11 C100 Datasheet Input 1 stereo XLR balanced 4 stereo RCA single ended Output 1 stereo Male XLR balanced 1 stero RCA single ended XLR input impedance (xlr input) 47 Kohm RCA input impedance (input 22 Kohm 2/3/4) Output impedance XLR <...
-
Page 12: Return Authorization Procedure
Website : www.eamlab.com How to return a product To return a product to EAMLAB, please follow this procedure so that we may serve you better: Obtain a Return Authorization Number (R/A number) and shipping address from the Eamlab Service Department. - Page 13 Manuale d’uso ELEMENT C201 preamplificatore Grazie per aver acquistato questo prodotto EamLab che da sempre ci dedichiamo alla politica di creazione di componenti audio di altissima qualità. Si può essere certi che nella preparazione di questo componente è stata prestata ogni attenzione in modo dettagliato da tutto il nostro personale con un rigoroso controllo di qualità.
- Page 14 Features STUDIO C100 è un preamplificatore costruito intorno ad un’ingegneria bilanciata, nativa da in-ad Out completo. Nel C100 il circuito di amplificazione del segnale è affidato alla tecnologia a transistor darlington nella configurazione DPFETM (Darlington Parallel Follow Emitter) operante in pura Classe ed implementata nei moduli HDCA.
- Page 15 Indice 7 ....Introduzione e caratteristiche 8 ....Tabella dei contenuti 9 ....Istruzioni di sicurezza 10 ....telecomando 11 ....Menu e sottomenu sul display 13 ....Istruzioni per il pannello frontale 14 ....Connessioni 15 ....Guida alla risoluzione dei problemi 16 ....Datasheet 17 ....
- Page 16 Prima di iniziare a utilizzare leggi le seguenti informazioni Informazioni sulla sicurezza 1. Per ottenere prestazioni ottimali, 6. Impostare sempre il controllo VOLUME leggere attentamente questo su min. prima di avviare la riproduzione della sorgente audio. Aumentare manuale. Conservalo in un luogo gradualmente il volume a un livello sicuro per riferimenti futuri.
- Page 17 EAMLAB per essere revisionato o riparato. Quando il sensore è coperto o c'è un oggetto di grandi dimensioni tra il...
- Page 18 Funzione di controllo remoto • Pwr - attiva / disattiva il preamplificatore • SET – funzione per sottomenu • DSP - stesso pulsante di impostazione • V + aumenta il volume • V - diminuisce il volume • Disattiva audio - segnale di disattivazione •...
- Page 19 Con il comando SET si accede al sottomenu . Da questo menu utilizzate i seguenti tasti per: • V+ / V- spostare bilanciamento LEFT/RIGHT • CH+/CH- settare input GAIN ( -26db /-20db / -10db / 0db / +10 db / + 26db ) •...
- Page 20 Front pannel functions LEFT encoder LEFT encoder Rotate To increase /decrease Rotate to select input Volume source Push for turn OFF or turn ON...
- Page 21 Connessione e funzione • 1– XLR / RCA output to connect power amplifier ** • ONE tape / REC direct out • 2– FOUR line single endend inputs • 3 – one balanced XLR input • 5 – ON/OFF general switch •...
-
Page 22: Risoluzione Dei Problemi
Risoluzione dei problemi Problema Possibile causa Rimedio La spina del cavo di Nessuna Collegare saldamente alimentazione non è la spina o controllare accensione collegata o non è il fusibile sul pannello completamente inserita. posteriore accanto Il fusibile di rete è alla presa bruciato Controllare i cavi RCA o... - Page 23 Caratteristiche Input 1 stereo XLR balanced 4 stereo RCA single ended Output 1 stereo Male XLR balanced 1 stero RCA single ended XLR input impedance (xlr input) 47 Kohm RCA input impedance (input 22 Kohm 2/3/4) Output impedance XLR < 1 ohm Output impedance RCA 70 ohm Frequency response...
- Page 24 Website: www.eamlab.com Come restituire un prodotto Per restituire un prodotto a EAMLAB, si prega di seguire questa procedura in modo tale da poter servire meglio: 1. Ottenere un numero di autorizzazione al reso (numero R / A) e l'indirizzo di spedizione dal servizio di assistenza EamLab.
