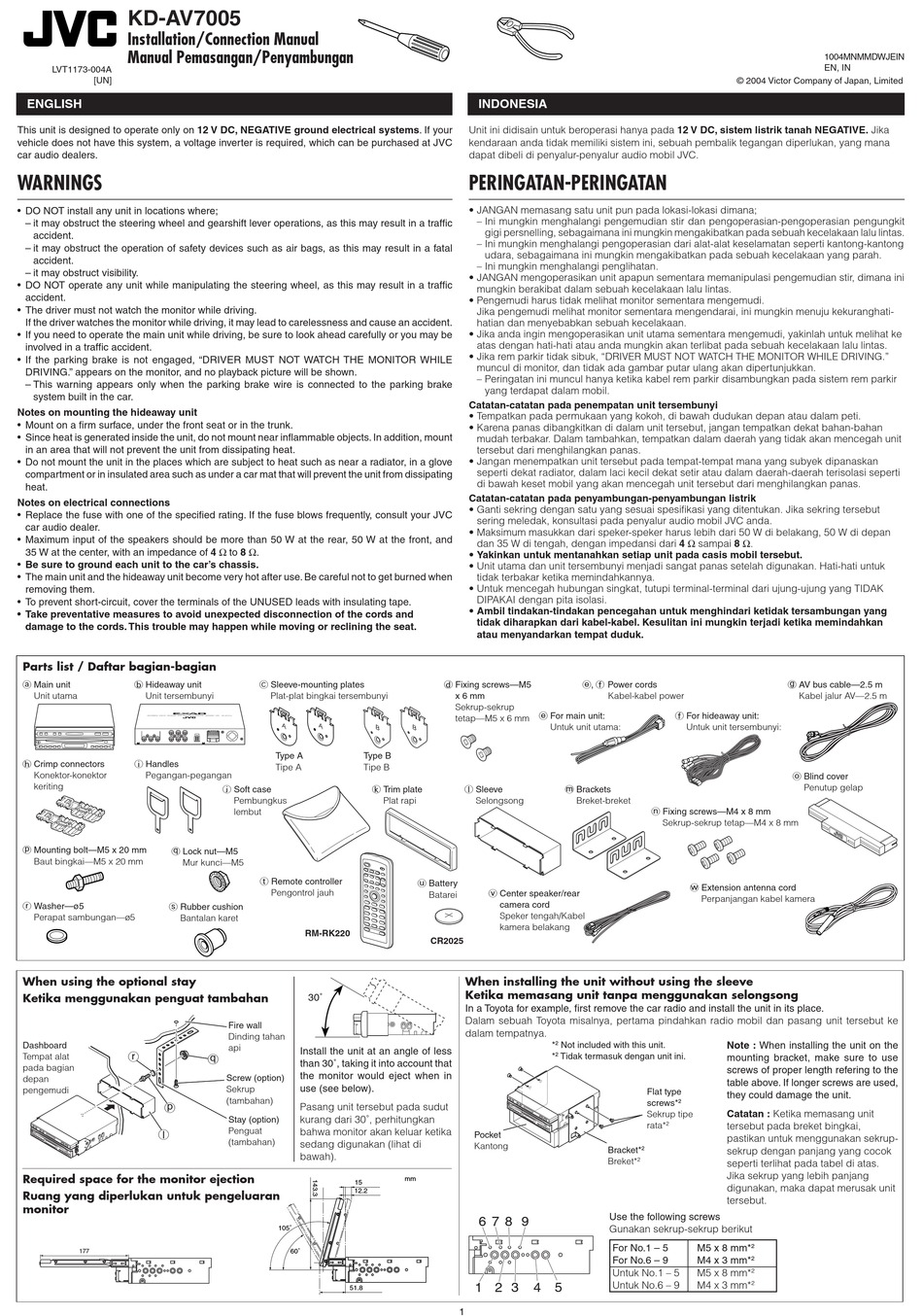

JVC KD-AV7005 Installation & Connection Manual

KD-AV7005
Installation/Connection Manual
Manual Pemasangan/Penyambungan
LVT1173-004A
[UN]
ENGLISH
This unit is designed to operate only on 12 V DC, NEGATIVE ground electrical systems. If your
vehicle does not have this system, a voltage inverter is required, which can be purchased at JVC
car audio dealers.
WARNINGS
• DO NOT install any unit in locations where;
– it may obstruct the steering wheel and gearshift lever operations, as this may result in a traffic
accident.
– it may obstruct the operation of safety devices such as air bags, as this may result in a fatal
accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating the steering wheel, as this may result in a traffic
accident.
• The driver must not watch the monitor while driving.
If the driver watches the monitor while driving, it may lead to carelessness and cause an accident.
• If you need to operate the main unit while driving, be sure to look ahead carefully or you may be
involved in a traffic accident.
• If the parking brake is not engaged, "DRIVER MUST NOT WATCH THE MONITOR WHILE
DRIVING." appears on the monitor, and no playback picture will be shown.
– This warning appears only when the parking brake wire is connected to the parking brake
system built in the car.
Notes on mounting the hideaway unit
• Mount on a firm surface, under the front seat or in the trunk.
• Since heat is generated inside the unit, do not mount near inflammable objects. In addition, mount
in an area that will not prevent the unit from dissipating heat.
• Do not mount the unit in the places which are subject to heat such as near a radiator, in a glove
compartment or in insulated area such as under a car mat that will prevent the unit from dissipating
heat.
Notes on electrical connections
• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC
car audio dealer.
• Maximum input of the speakers should be more than 50 W at the rear, 50 W at the front, and
35 W at the center, with an impedance of 4 Ω to 8 Ω.
• Be sure to ground each unit to the car's chassis.
• The main unit and the hideaway unit become very hot after use. Be careful not to get burned when
removing them.
• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.
• Take preventative measures to avoid unexpected disconnection of the cords and
damage to the cords. This trouble may happen while moving or reclining the seat.
Parts list / Daftar bagian-bagian
a Main unit b Hideaway unit
Unit utama Unit tersembunyi
h Crimp connectors i Handles
Konektor-konektor Pegangan-pegangan
keriting
p Mounting bolt—M5 x 20 mm
q Lock nut—M5
Baut bingkai—M5 x 20 mm
Mur kunci—M5
r Washer—ø5
s Rubber cushion
Perapat sambungan—ø5 Bantalan karet
When using the optional stay
Ketika menggunakan penguat tambahan
Dashboard
r
Tempat alat
pada bagian
depan
pengemudi
p
l
Required space for the monitor ejection
Ruang yang diperlukan untuk pengeluaran
monitor
177
C Sleeve-mounting plates
Plat-plat bingkai tersembunyi
Type A Type B
Tipe A Tipe B
j Soft case k Trim plate
Pembungkus
lembut
t Remote controller
Pengontrol jauh
RM-RK220
30˚
Fire wall
Dinding tahan
api
Install the unit at an angle of less
q
than 30˚, taking it into account that
the monitor would eject when in
Screw (option)
use (see below).
Sekrup
(tambahan)
Pasang unit tersebut pada sudut
kurang dari 30˚, perhitungkan
Stay (option)
Penguat
bahwa monitor akan keluar ketika
(tambahan)
sedang digunakan (lihat di
bawah).
15
12.2
105˚
60˚
51.8
INDONESIA
Unit ini didisain untuk beroperasi hanya pada 12 V DC, sistem listrik tanah NEGATIVE. Jika
kendaraan anda tidak memiliki sistem ini, sebuah pembalik tegangan diperlukan, yang mana
dapat dibeli di penyalur-penyalur audio mobil JVC.
PERINGATAN-PERINGATAN
• JANGAN memasang satu unit pun pada lokasi-lokasi dimana;
– Ini mungkin menghalangi pengemudian stir dan pengoperasian-pengoperasian pengungkit
gigi persnelling, sebagaimana ini mungkin mengakibatkan pada sebuah kecelakaan lalu lintas.
– Ini mungkin menghalangi pengoperasian dari alat-alat keselamatan seperti kantong-kantong
udara, sebagaimana ini mungkin mengakibatkan pada sebuah kecelakaan yang parah.
– Ini mungkin menghalangi penglihatan.
• JANGAN mengoperasikan unit apapun sementara memanipulasi pengemudian stir, dimana ini
mungkin berakibat dalam sebuah kecelakaan lalu lintas.
• Pengemudi harus tidak melihat monitor sementara mengemudi.
Jika pengemudi melihat monitor sementara mengendarai, ini mungkin menuju kekuranghati-
hatian dan menyebabkan sebuah kecelakaan.
• Jika anda ingin mengoperasikan unit utama sementara mengemudi, yakinlah untuk melihat ke
atas dengan hati-hati atau anda mungkin akan terlibat pada sebuah kecelakaan lalu lintas.
• Jika rem parkir tidak sibuk, "DRIVER MUST NOT WATCH THE MONITOR WHILE DRIVING."
muncul di monitor, dan tidak ada gambar putar ulang akan dipertunjukkan.
– Peringatan ini muncul hanya ketika kabel rem parkir disambungkan pada sistem rem parkir
yang terdapat dalam mobil.
Catatan-catatan pada penempatan unit tersembunyi
• Tempatkan pada permukaan yang kokoh, di bawah dudukan depan atau dalam peti.
• Karena panas dibangkitkan di dalam unit tersebut, jangan tempatkan dekat bahan-bahan
mudah terbakar. Dalam tambahkan, tempatkan dalam daerah yang tidak akan mencegah unit
tersebut dari menghilangkan panas.
• Jangan menempatkan unit tersebut pada tempat-tempat mana yang subyek dipanaskan
seperti dekat radiator, dalam laci kecil dekat setir atau dalam daerah-daerah terisolasi seperti
di bawah keset mobil yang akan mencegah unit tersebut dari menghilangkan panas.
Catatan-catatan pada penyambungan-penyambungan listrik
• Ganti sekring dengan satu yang sesuai spesifikasi yang ditentukan. Jika sekring tersebut
sering meledak, konsultasi pada penyalur audio mobil JVC anda.
• Maksimum masukkan dari speker-speker harus lebih dari 50 W di belakang, 50 W di depan
dan 35 W di tengah, dengan impedansi dari 4 Ω sampai 8 Ω.
• Yakinkan untuk mentanahkan setiap unit pada casis mobil tersebut.
• Unit utama dan unit tersembunyi menjadi sangat panas setelah digunakan. Hati-hati untuk
tidak terbakar ketika memindahkannya.
• Untuk mencegah hubungan singkat, tutupi terminal-terminal dari ujung-ujung yang TIDAK
DIPAKAI dengan pita isolasi.
• Ambil tindakan-tindakan pencegahan untuk menghindari ketidak tersambungan yang
tidak diharapkan dari kabel-kabel. Kesulitan ini mungkin terjadi ketika memindahkan
atau menyandarkan tempat duduk.
d Fixing screws—M5
x 6 mm
Sekrup-sekrup
e For main unit:
tetap—M5 x 6 mm
Untuk unit utama:
l Sleeve
Plat rapi Selongsong
u Battery
v Center speaker/rear
Batarei
camera cord
Speker tengah/Kabel
kamera belakang
CR2025
When installing the unit without using the sleeve
Ketika memasang unit tanpa menggunakan selongsong
In a Toyota for example, first remove the car radio and install the unit in its place.
Dalam sebuah Toyota misalnya, pertama pindahkan radio mobil dan pasang unit tersebut ke
dalam tempatnya.
* 2
2
*
Pocket
Kantong
mm
6 7 8 9
1 2 3 4 5
1
e, f Power cords
Kabel-kabel power
f For hideaway unit:
Untuk unit tersembunyi:
m Brackets
Breket-breket
n Fixing screws—M4 x 8 mm
Sekrup-sekrup tetap—M4 x 8 mm
w Extension antenna cord
Perpanjangan kabel kamera
Not included with this unit. Note : When installing the unit on the
Tidak termasuk dengan unit ini.
mounting bracket, make sure to use
screws of proper length refering to the
table above. If longer screws are used,
Flat type
they could damage the unit.
2
screws*
Catatan : Ketika memasang unit
Sekrup tipe
rata* 2 tersebut pada breket bingkai,
pastikan untuk menggunakan sekrup-
Bracket* 2
sekrup dengan panjang yang cocok
Breket* 2
seperti terlihat pada tabel di atas.
Jika sekrup yang lebih panjang
digunakan, maka dapat merusak unit
tersebut.
Use the following screws
Gunakan sekrup-sekrup berikut
For No.1 – 5 M5 x 8 mm*
For No.6 – 9 M4 x 3 mm*
Untuk No.1 – 5 M5 x 8 mm*
Untuk No.6 – 9 M4 x 3 mm*
1004MNMMDWJEIN
EN, IN
© 2004 Victor Company of Japan, Limited
g AV bus cable—2.5 m
Kabel jalur AV—2.5 m
o Blind cover
Penutup gelap
2
2
2
