User servicing manual

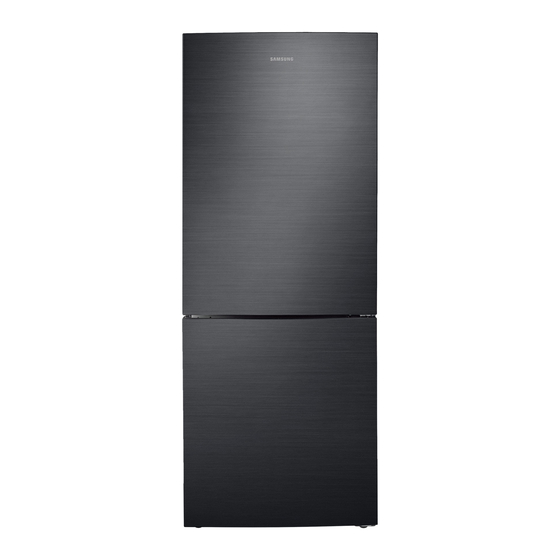

MODEL CODE: RL4323*, RL4353*
1. You may find the installation, maintenance, repair, cleaning information about the device,
the list of spare parts of the device, and the necessary information for ordering spare
parts that can be supplied by authorized service http://samsung.com/support or call
center 4447711
2. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certified
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
Barosa_User-servicing-manual_EN.indd 1
English
2021-02-04
11:45:26
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Samsung RL4323 Series
Summary of Contents for Samsung RL4323 Series
- Page 1 Following the repair by a non-authorised service provider, self-repair or non-professional repair of the product, Samsung is not liable for any damage to the product, any injury or any other product safety issue caused by any attempt to repair the product which does not carefully follow these repair and maintenance instructions.
- Page 2 The actual image and provided parts of the refrigerator may differ, depending on the model and the country. 01 Hinge Up 02 Gasket 03 Drawer 04 Hinge Middle 05 Barcode label 06 Hinge Low English Barosa_User-servicing-manual_EN.indd 2 2021-02-04 11:45:26...
-
Page 3: Handle Replacement
Handle replacement CAUTION • When replacing the door handle, take care not to scratch the front of the door. • Firmly press the handles at the supports. Make sure there is no gap between the supports and the door. • Tightly fasten the screws when attaching the handle. •... -
Page 4: Gasket Replacement
Gasket replacement CAUTION Make sure you firmly attach the gasket. Otherwise, cold air from the refrigerator may leak. To remove the gasket Open the door and remove the gasket from the door. To replace the gasket Attach a new gasket to the refrigerator door. Make sure there is no gap between the newgasket and the door. - Page 5 Drawer replacement CAUTION Check that the drawer is inserted properly into the rail during assembly. To remove the drawer Pull the drawers out fully then slightly lift it up to remove the drawers. • If the drawers get stuck to door, remove drawer by lifting up after remove shelves.
- Page 6 Tools required (not provided) Phillips screwdriver Flat-head screwdriver 11 mm spanner 10 mm socket wrench Allen wrench (5 mm) Reversing the door Hinge Up 1. Remove the Cover wire Door using a flat head screwdriver. 2. Remove screw 3 ea Cover hinge with the (+) screwdriver and Disconnect wire.
- Page 7 3. Remove the 3 hex bolts that hold the hinge on the top of the refrigerator with the 10mm socket wrench. 4. Take out cover hinge wire and remove hinge. CAUTION • Be sure to unplug the power cord before performing the operation above.
- Page 8 Hinge Low 1. Lay down product (Refer picture). CAUTION • Must to a pad underneath to protect the back of the product from being damaged. • Must working more than 2 people. • Be sure to unplug the power cord before performing the operation above.
- Page 9 ürünün profesyonel olmayan onarımı sonrasında, üründe meydana gelen hasarlardan, yaralanmalardan veya bu onarım ve bakım talimatlarını dikkatli bir şekilde izlemeden onarmaya çalışmaktan kaynaklanan ürünle ilgili diğer güvenlik sorunlarından Samsung sorumlu değildir. Samsung yetkili servis sağlayıcısı haricinde birinin ürünü onarmaya çalışmasından kaynaklanan üründeki hasarlar garanti kapsamına alınmaz. DİKKAT •...
- Page 10 Buzdolabının gerçek görüntüsü ve sağlanan parçalar modele ve ülkeye bağlı olarak değişebilir. 01 Üst Menteşe 02 Conta 03 Çekmece 04 Orta Menteşe 05 Barkod etiketi 06 Alt Menteşe Türkçe Barosa_User-servicing-manual_TR.indd 2 2021-02-04 11:45:22...
- Page 11 Kol değiştirme DİKKAT • Kapı kolunu değiştirirken kapının önünü çizmemeye dikkat edin. • Sıkıca desteklerdeki kollara basın. Destekler ve kapı arasında hiç boşluk olmadığından emin olun. • Kolu takarken vidaları iyice sıkın. • Ürünü kullanmadan önce kolun iyice takıldığını kontrol edin. Gerekli aletler (sağlanmaz) Yıldız tornavida Düz tornavida...
- Page 12 Contayı değiştirme DİKKAT Contayı iyice taktığınızdan emin olun. Aksi halde buzdolabından soğuk hava sızabilir. Contayı çıkarmak için Kapıyı açın ve kapıdan contayı çıkarın. Contayı değiştirmek için Buzdolabı kapısına yeni bir conta takın. Yeni conta ve kapı arasında hiç boşluk olmadığından emin olun. Türkçe Barosa_User-servicing-manual_TR.indd 4 2021-02-04...
- Page 13 Çekmeceyi değiştirme DİKKAT Montaj sırasında çekmecenin raya düzgün takıldığını kontrol edin. Çekmeceyi çıkarmak için Çekmeceyi dışarı doğru tamamen çekin ve ardından çekmeceleri çıkarmak için yukarı doğru kaldırın. • Eğer çekmeceler kapıya takılıyorsa rafları kaldırdıktan sonra çekmeceyi kaldırarak çıkarın. Çekmeceleri yeniden takmak için Çekmeceleri yeniden takmak için ilgili çıkarma adımlarını...
- Page 14 Gerekli aletler (sağlanmaz) Yıldız tornavida Düz tornavida 11 mm anahtar 10 mm lokma anahtar Allen anahtar (5 mm) Kapıyı ters çevirme Üst Menteşe 1. Düz tornavida kullanarak kapının üstündeki kablo kapağını çıkarın. 2. (+) tornavida ile menteşe kapağındaki 3 vidayı çıkarın ve kablo bağlantısını kesin.
- Page 15 3. 10 mm lokma anahtarla buzdolabının en üstündeki menteşeyi tutan 3 altıgen cıvatayı sökün. 4. Menteşeyi ve kablo kapağını çıkarın ve menteşeyi çıkarın. DİKKAT • Yukarıdaki işlemi gerçekleştirmeden önce güç kablosunu prizden çıkardığınızdan emin olun. • 2'den fazla kişi çalışmalıdır. Orta Menteşe 1.
- Page 16 Alt Menteşe 1. Ürünü yere yatırın (Resme bakın). DİKKAT • Ürünün arkasının hasar görmesini engellemek için ürünün altına bir koruma yerleştirmeniz gerekir. • 2'den fazla kişi çalışmalıdır. • Yukarıdaki işlemi gerçekleştirmeden önce güç kablosunu prizden çıkardığınızdan emin olun. 2. Menteşeyi tutan 3 altıgen cıvatayı 8 mm lokma anahtar ile veya (+) tornavida kullanarak çıkarın.
