Endress+Hauser Nivotester FTC 422 Quick Installation Manual

Füllstand-
grenzschalter
nivotester FTC 422
Kurzanleitung
•
Schalter nicht geeignet für Sonden,
die in explosionsgefährdeten
Bereichen arbeiten.
•
Nicht installieren, falls vorhandene
Versorgungsspannung nicht mit der
auf dem Typenschild angegebenen
übereinstimmt.
•
Erstanwender bitte zuerst
"Montage- und Betriebsanleitung"
BA 029 durchlesen, bevor Sie das
Gerät installieren.
015400- 0001
Elektronikeinsatz
Nivotester mit
Elektronikeinsatz
EC 61 Z verbinden
(mit abgeschirmtem
Kabel)
10 9 8
Nivotester
FTC 422
Abschirmung
evtl. Klemmen
1 und 2
kurzschließen
Erdung des
Sondenkopfes
mit Klemme 6
Seele
evtl. 2. Sonde
über Koaxialkabel
anschließen

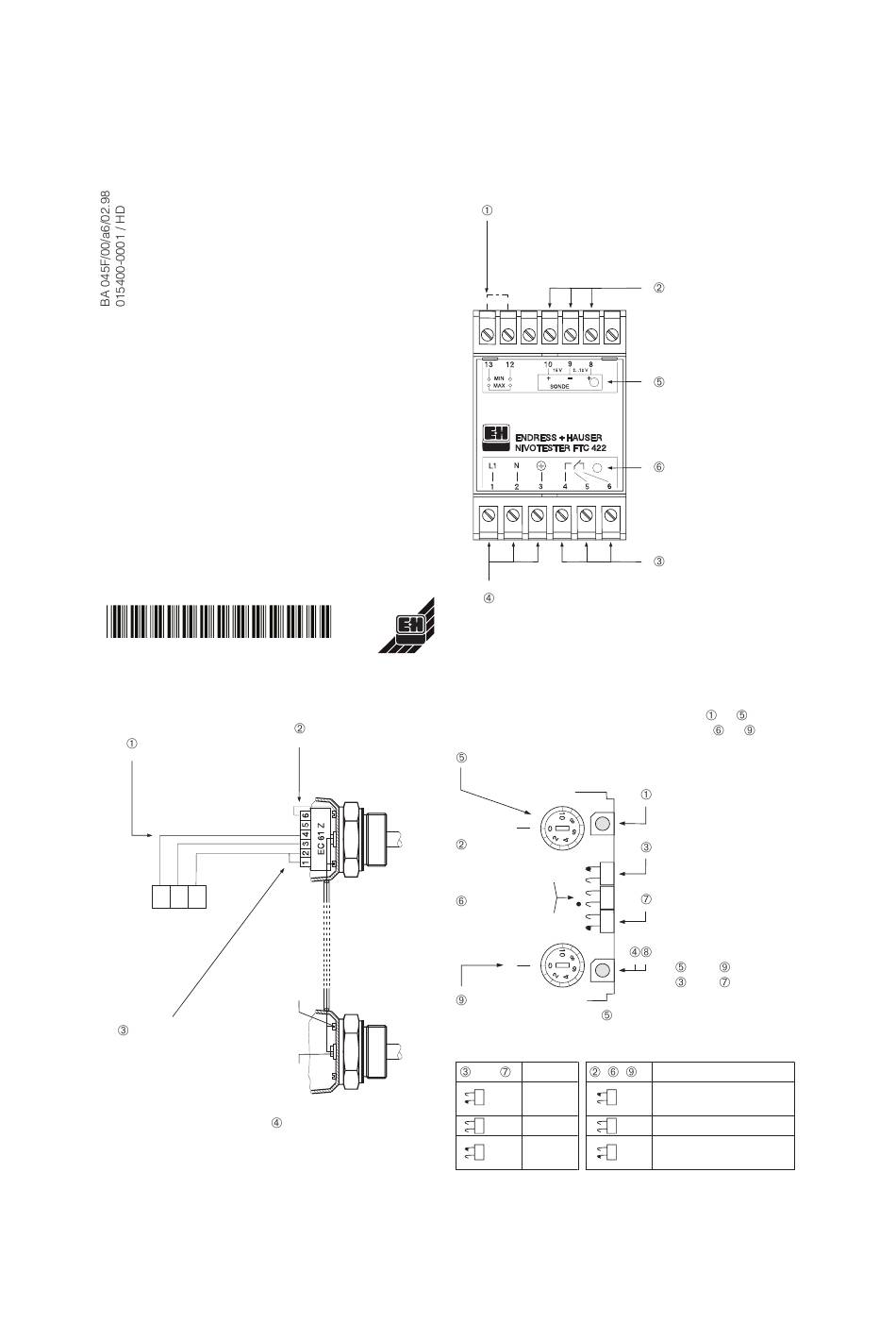

Anschluß des Nivotester
Anwahl Sicherheitsschaltung
Keine Brücke 12-13: Minimum
Brücke 12-13: Maximum
Spannungsversorgung
an Klemmen 1, 2, 3
anschließen, Spannung
vorher abschalten
Abgleich
•
Tank füllen, oberen Grenzwert abgleichen,
•
Tank leeren, unteren Grenzwert abgleichen,
Einsteller 1: –> 0. Langsam im Uhrzeigersinn drehen,
wenn rote LED leuchtet, nicht weiterdrehen.
Tank füllen:
Schalter 2: –>
1
oberer Grenzwert
2
Tank leeren:
Schalter 2: –>
3
unterer Grenzwert
Einsteller 2:
Unteren Grenzwert wie
abgleichen.
Schalter 2: –> Betrieb
und Bereich , ,
1, 3
I
1, 3 II
1, 3
III
Klemmen 8, 9, 10
an Elektronikeinsatz
EC 61 Z anschließen,
siehe unten
Grüne LED leuchtet
bei Betriebsbereitschaft
des Gerätes
Rote LED leuchtet bei
abgefallenem Relais
Alarm, Relais usw.
an Klemmen 4, 5, 6
anschließen;
technische Daten
siehe BA 029
...
...
grüne LED muß
leuchten
Schalter 1: –> Bereich I,
Einsteller 1: 0 –> 10
Schalter 3: –> Bereich I,
Einsteller 2: 0 –> 10
rote LED schaltet um?
–> oder sonst
–> oder bei
nächstem Bereich
Modus
oberer Grenzwert
2
(Tank voll)
2 Betrieb
unterer Grenzwert
2
(Tank leer)
