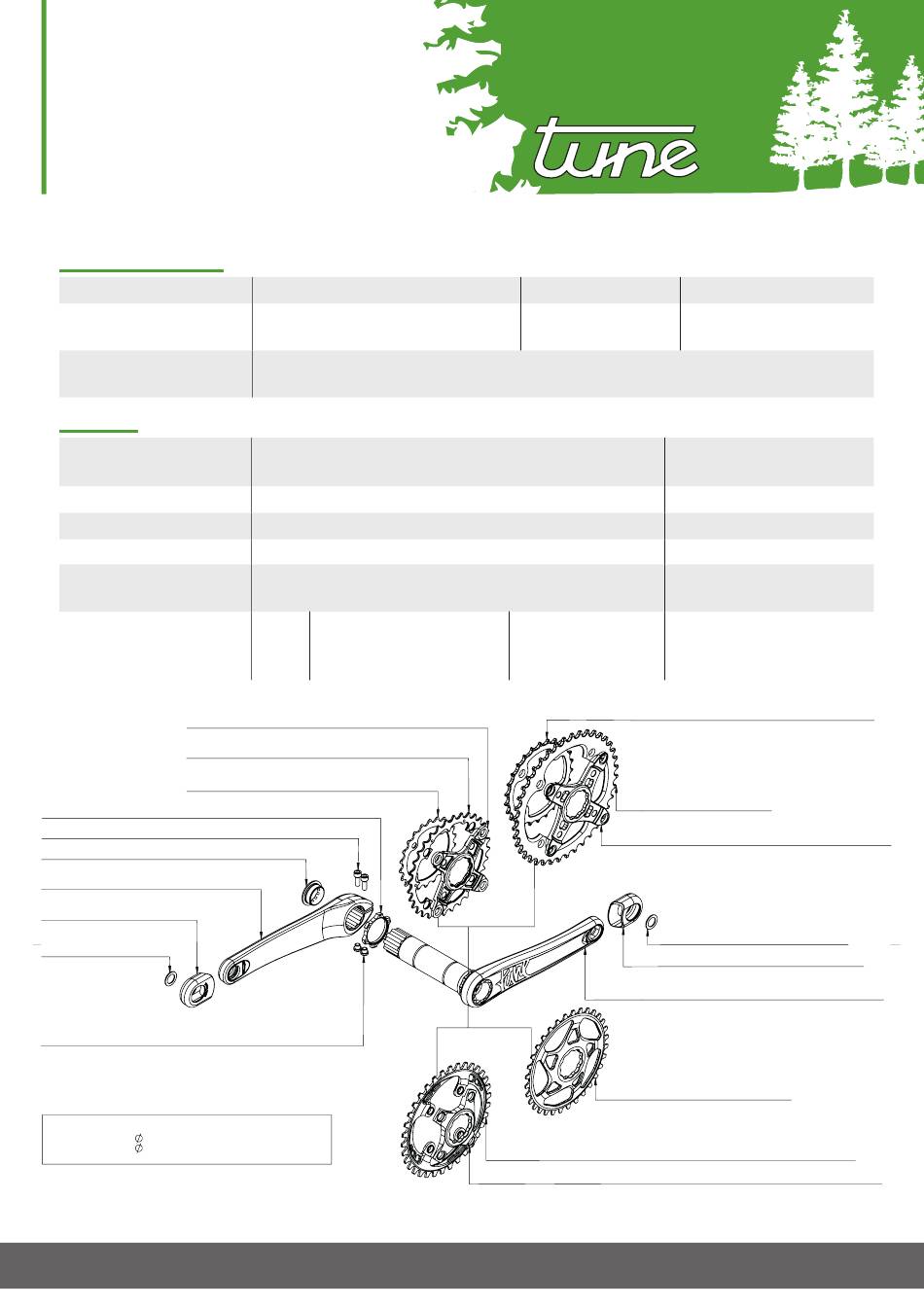

A N L E I T U N G
BLACK FOOT
KURBEL
Technische Daten:
Kurbelarmlängen
Lochkreis Ø
Farben
Bauteile:
Kurbelarme
Spider
Lockring
Lock Nut
Kurbelarmbefestigung
(Schraube und Mutter)
Kettenblattschrauben
1
2
je nach Konfiguration
Black Foot MTB Kurbelset | Kombinationsmöglichkeiten
A
SMART FOOT & BLACK FOOT Kurbelstern MTB 2-fach für 29", Lochkreis Ø64/104mm
KZ0304 + Farbcode
Triebtreter, 4-Loch, Ø104, MTB-2fach für 29", Aluminium, schwarz
36 Zähne - KB0812
38 Zähne - KB0813
Triebtreter, 4-Loch, Ø64, MTB-2fach für 29", Aluminium, schwarz
22 Zähne - KB0806
B
24 Zähne - KB0807
MTB Spider Lockring, schwarz
KZ0500sw
2x Innensechskantschraube M5x14 Stahl für BLACK FOOT Kurbelarmbefestigung
KZ0003
BLACK FOOT Lock Nut, Aluminium, schwarz
KZ0505sw
BLACK FOOT Kurbelarm, MTB, links, Karbon
172,5mm - KU12172car
175,0mm - KU12175car
C
BLACK FOOT Kurbelarmschutz, Kunststoff,
schwarz
KZ0504
Unterlegscheibe Ø18xØ14x1,0
für SMARTFOOT & BLACK FOOT
für Pedalauge, Kupfer
TL0218
D
2x BLACK FOOT Befestigungsmutter Kurbelarm, Stahl, M5
KZ0506
E
Mögliche Kettenblattabstufungen:
2-fach Lochkreis
80/120mm: 42Z/27Z, 40Z/26Z, 38Z/25Z
2-fach Lochkreis
64/104mm: 38Z/24Z, 36Z/22Z
Zusätzlich im Lieferumfang enthalten:
Kettenblattschrauben 2-fach: KXX + K2ti Kettenblattschrauben-Set für SRAM XX, jeweils 4 StücK / BKB0004 + Farbcode
F
Kettenblattschrauben 1-fach: KXX1 für SRAM XX1, jeweils 4 Stück / BKB0007 + Farbcode
Tune Tool 09, Spreizwerkzeug für Kurbelarm BLACK FOOT / WZ0903
Anleitung
|
Kurbel BLACK FOOT
1
2
Stand September 2016
MTB:
MTB 2-fach (für Rohloff geeignet)
MTB 1-fach
schwarz, silber, rot, gold, blau, grün, orange, giftgrün
Kurbelarm- und Kettenblattschraubenfarbe können frei gewählt werden.
Black Foot Karbonkurbelarme links & rechts
je nach Kettenblattwahl
Spider Lockring
Black Foot Lock Nut M2
M5x16 mit 4 mm Innensechskant
K2ti
MTB 3-fach & 2-fach
KXX
MTB 2-fach
3
4
KXX1
MTB 1-fach
3
4
BORN IN THE B LACK FOREST
172,5 mm ,175 mm (Q-Faktor: 165,5 mm)
120 / 80 mm
(Kettenlinie: 49,0 mm)
76 mm
(Kettenlinie: 49,0 mm)
Karbon
Aluminium, CNC gefertigt
Aluminium, CNC gefertigt
Aluminium, CNC gefertigt
Stahl, CNC gefertigt
kurz, M8x0,75x9
Titan, CNC gefertigt
M10x0,75x7,5
5
6
Aluminium, CNC gefertigt
M8,5x0,75x4,8
Aluminium, CNC gefertigt
Triebtreter, 4-Loch, Ø80, MTB-2fach, SRAM XX, Aluminium, schwarz
25 Zähne - KB0814
26 Zähne - KB0808
27 Zähne - KB0809
Triebtreter Aluminium, 4 Loch, Ø104
38 Zähne - KB0815
40 Zähne - KB0816
42 Zähne - KB0811
SMART FOOT & BLACK FOOT Kurbelstern MTB 2-fach XX, Lochkreis Ø80/120mm
KZ0302 + Farbcode
Unterlegscheibe Ø18xØ14x1,0 für SMART FOOT &
BLACK FOOT
für Pedalauge
TL0218
BLACK FOOT Kurbelarmschutz, Kunststoff, schwarz
KZ0504
BLACK FOOT Kurbelarm mit verpresster Welle, MTB, rechts, Karbon
172,5mm - KU14172car
175,0mm - KU14175car
Triebtreter SL Kettenblatt, spiderless, schwarz
28 Zähne - KB1500
30 Zähne - KB1501
32 Zähne - KB1502
34 Zähne - KB1503
Triebtreter, 4-Loch, Ø76, SRAM XX1, Aluminium, schwarz
30 Zähne - KB0817
32 Zähne - KB0818
34 Zähne - KB0819
36 Zähne - KB0820
38 Zähne - KB0821
SMART FOOT & BLACK FOOT Kurbelstern MTB XX1, Lochkreis Ø76mm
KZ0305 + Farbcode
5
6
BUILT TO ENJOY NATURE
Stand September 2016
7
8
Stand: September 2016
A
B
C
D
E
F
www.tune.de
7
8
Seite 1 von 5

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BLACK FOOT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tune BLACK FOOT

Summary of Contents for Tune BLACK FOOT

  • Page 1 Triebtreter, 4-Loch, Ø80, MTB-2fach, SRAM XX, Aluminium, schwarz 25 Zähne - KB0814 26 Zähne - KB0808 SMART FOOT & BLACK FOOT Kurbelstern MTB 2-fach für 29", Lochkreis Ø64/104mm 27 Zähne - KB0809 KZ0304 + Farbcode Triebtreter, 4-Loch, Ø104, MTB-2fach für 29", Aluminium, schwarz 36 Zähne - KB0812...
  • Page 2 BBRight Pressfit 84mm Pressfit30-Kit BBRight SRAM für Ø46 mm BTL0207 Gebrauchshinweise Prüfen Sie vor jeder Fahrt Ihr Tune Produkt auf einwandfreien Zustand und Funktion. Bei • Problemen darf das Produkt nicht benutzt werden. In diesem Fall wenden Sie sich an Ihren Fachhändler.

  • Page 3: Montage

    • = Linksgewinde und linke Lagerschale = Rechtsgewinde) bzw. ITA Lagerschalen (rechte + linke Lagerschale = Rechtsgewinde) mit dem Tretlagerschalenwerkzeug (Tune Tool 05, WZ0901) in den Rahmen ein. Die Lagerschalen sollten mit max. 40-50 Nm angezogen werden. Montage der Kurbel: Der rechte Kurbelarm ist fest mit der Welle verbunden.
  • Page 4 (z.B. 3M TL70) gesichert. • Sollten Sie die Kurbelsterne tauschen wollen, so benötigen sie das dafür notwendige Werk- zeug Tune Tool 04, MTB Spiderwerkzeug (Artikelnummer WZ0900). • Dabei muss auf die richtige Montage des Lock Ringes geachtet werden. Hier muss die Seite mit dem Gewindefreistich am Kurbelstern sitzen.

  • Page 5: Garantie

    Crash Replacement: Neben der gesetzlichen Garantie bietet Tune auf alle Tune Produkte ein Crash Replacement an. Sollte Ihr Tune Produkt durch einen Sturz, Unfall oder eine Überlastung nicht mehr fahrbar sein gewähren wir Ihnen einen Sonderrabatt auf den unverbindlichen Verkaufspreis.

  • Page 6: Technical Informations

    Triebtreter, 4 holes, 25T/Ø80, MTB double, SRAM XX, aluminium, black 25 tooth - KB0814 26 tooth - KB0808 SMART FOOT & BLACK FOOT Spider MTB double for 29", hole circle Ø64/104mm 27 tooth - KB0809 KZ0304 + color code Triebtreter, 4 holes, Ø104, MTB double for 29", aluminium, black...
  • Page 7 Pressfit30-Kit BBRight SRAM for Ø46 mm BTL0207 Instructions Before every ride, make sure that your Tune product is in a good condition and functioning properly. If • there seems to be any irregularities the product should not be used. Contact your retailer for help.

  • Page 8: Frame Preparation

    = clockwise thread) or ITA bearing cups, (right and left bearing cups = clockwise thread) with the bottom bracket cup tool (Tune Tool 05, WZ0901) into the frame. The bearing cups should be screwed in with a max. torque of 40-50 Nm.

  • Page 9: Pedal Assembly

    (such as 3M TL70). • If you need to change the crank spider, you will require the tool Tune tool 04, MTV spider tool (no. WZ0900). Please pay special attention to ensure the lock ring is assembled correctly. The thread undercut must be adjacent to the crank spider.

  • Page 10: Warranty

    • Warranty claims have to be sent to the local Tune distributor and are subject to the assessment of Tune. Based on this warranty, the company Tune is not liable for compensation, especially not for indirect damage caused by accidents, collateral damage and consequential damage.
