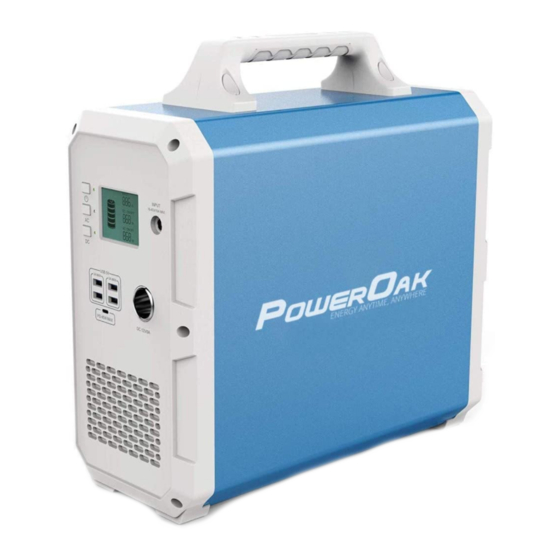

PowerOak PS 8 User Manual

Portable power station
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Portable Power Station
User Manual
☐ PS 8
☐ PS 9
☐ PS 10
Model:
ATTENTION:
Strictly follow this user manual and pay close attention to all warnings.
Please DO NOT operate before reading this USER MANUAL.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PS 8 and is the answer not in the manual?

Questions and answers

Related Manuals for PowerOak PS 8

Summary of Contents for PowerOak PS 8

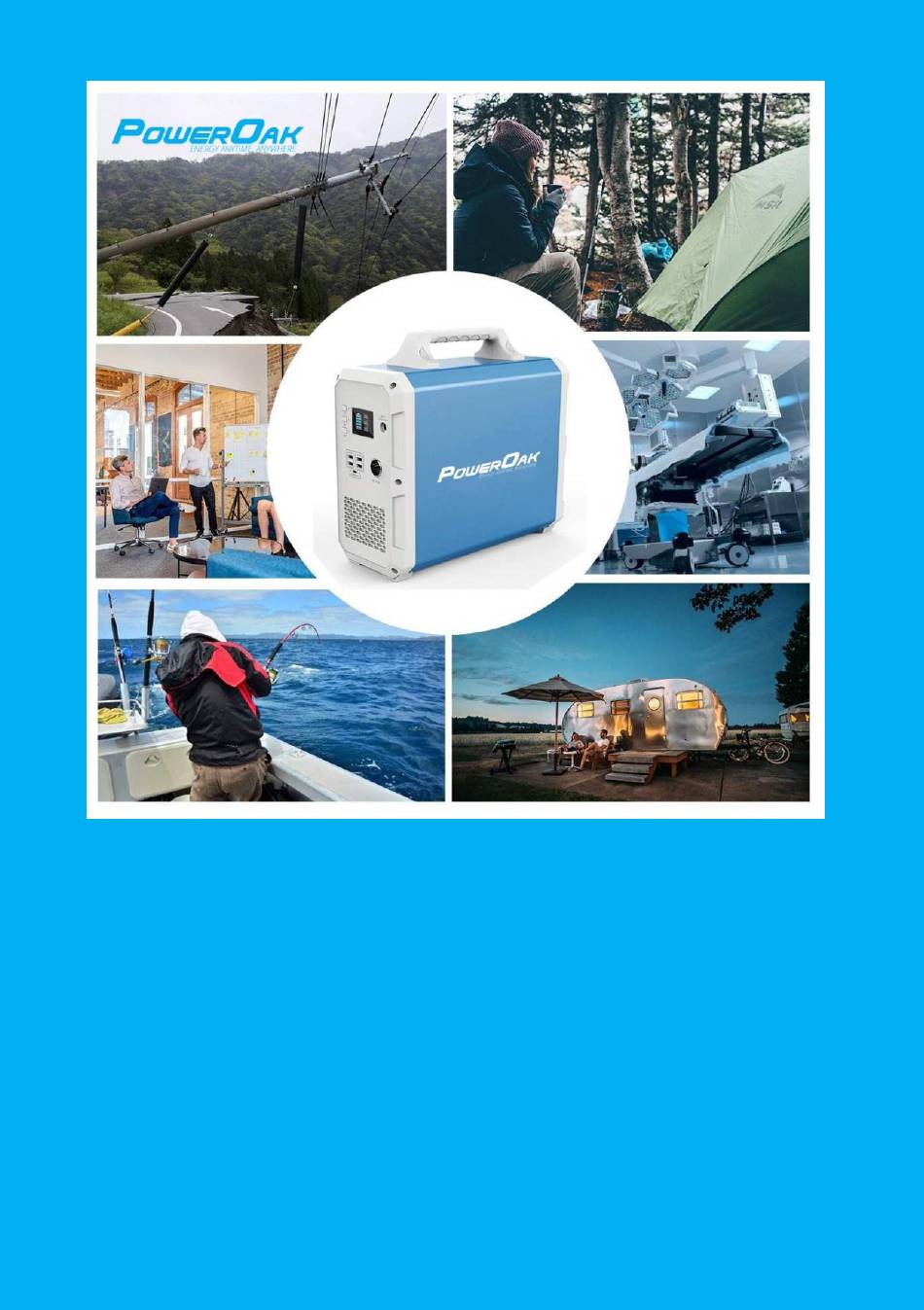

  • Page 1 Portable Power Station User Manual ☐ PS 8 ☐ PS 9 ☐ PS 10 Model: ATTENTION: Strictly follow this user manual and pay close attention to all warnings. Please DO NOT operate before reading this USER MANUAL.
  • Page 2 Contents English................03-14 Deutsch................. 14-21 日本語 ..............21-34...

  • Page 3: Product Overview

    ©2018 PowerOak B.V. Netherlands Product Overview A. Master power button B. DC power button C. AC power button D. LED indicator lamps E. 5V-USB output ports F. Type-C PD output port G. Display screen H. AC charger/PV input port I. 12V cigarette lighter socket J.

  • Page 4: Safety Warning

    ©2018 PowerOak B.V. Netherlands Note: 1. If the product malfunctions, error codes would be displayed on screen. 2. When product is powered on, but not in use, the product would turn off by itself after 60seconds of inactivity. 3. When the product is powered on and the AC/DC output is turned on, the backlight would turn off by itself after a period of inactivity.
  • Page 5 ©2018 PowerOak B.V. Netherlands An off-grid Power Storage System Car devices DC power or Solar Panel /Charger 12V/9A cigarette Charge controller lighter Battery manage ment system Pure-sine-wave Type-C/USB output inverter AC output port controller Mobilephones, Small appliances tablets Page 5 of 35...
  • Page 6 ©2018 PowerOak B.V. Netherlands Unboxing Before opening the parcel, please check whether if the parcel is damaged or not. If the product is damaged during delivery or if any items went missing upon arrival, please contact customer service. You should receive the following items:...

  • Page 7: Operation Guidance

    ©2018 PowerOak B.V. Netherlands Operation guidance Attention: 1. the operating environment should meet our requirement. 2. Make sure that the air inlet/outlet is not blocked. 3. Please power off the product if you are not going to use it. 4. Please fully charge the product if you are going to idle for a long period.
  • Page 8 ©2018 PowerOak B.V. Netherlands Notice: 1. If Master Power Button is not turned on, AC button and DC button are in off status, no AC output and DC output. 2. If Master Power Button is turned on, AC button and DC button are still in off status, no AC output and DC output.

  • Page 9: Cold Weather

    ©2018 PowerOak B.V. Netherlands Cold Weather Cold weather can influence battery capacity. In sub-zero temperature (<0°C), you may be able to discharge the product, but you should not charge it. Otherwise, the battery of the product would be greatly damaged and the capacity may not even be recovered.

  • Page 10: Frequency Setting

    ©2018 PowerOak B.V. Netherlands Frequency Setting When the product is powered on, turn on DC output and keep the AC output turned off. Press and hold both DC button & AC button to enter setting mode Press AC power button to choose inverter AC output frequency.Press and hold both DC and AC power button to...
  • Page 11 ©2018 PowerOak B.V. Netherlands Check if the output port of inverter is short- Output port of inverter is E014 circuited. Turn off and on the AC out- put to short-circuited. recover. The heat sink of inverter is Wait for it to cool down and then restart the E015 overheated.
  • Page 12 ©2018 PowerOak B.V. Netherlands ATTENTION! If you cannot find the solution for your problem in the chart above, please provide the following information to our customer service team: 1. About the product (1)Serial number (2)Model (1) Displayed information on the...

  • Page 13: Specifications

    ©2018 PowerOak B.V. Netherlands Specifications Model PS 8 PS 9 PS 10 Output Specifications Continuous Output 100-120Vac, 220-240Vac Volt- age Rated Frequency 50/60Hz Continuous Output 1000W Power Power Factor Inverter THDV@0.7R(under <5% Output nominalvoltage) Over-load 1000W ≤Load<1200W @2Min; protection 1200W≤Load @1s;...

  • Page 14: Warranty

    ©2018 PowerOak B.V. Netherlands Battery rated voltage 14.8Vdc rated capacity 1500Wh 1800Wh 2400Wh built-in battery cell Li-ion Li-ion Li-ion battery packing 4S3P 4S45P 4S60P Min Unit IP Rating IP 21 Relative Humidity: 10%-90% Operating Environ- ment Operating Temperature: 0-40°C 371.5*165.4* 393.5*165.4*...

  • Page 15: Lcd-Anzeige

    ©2018 PowerOak B.V. Netherlands bittelesen Sie dieseBedienungsanleitungvor der Verwendung und befolgen Sie den Anweisun- gen. Bewahren Sie dieseBedienungsanleitung auf Zukunftsbezug. Produktübersicht A. Hauptnetzschalter B. Gleichstromschalter C. Netzschalter D. LED Anzeigeleuchte E. 5V USB Ausgangsanschluss F. Typ-C PD Ausgangsanschluss G. Bildschirmanschluss H.

  • Page 16: Lagerung Und Wartung

    ©2018 PowerOak B.V. Netherlands Sicherheitswarnung 1. Bittelesen Sie vorGebrauch die Sicherheitswarnungenaufmerksamdurch und bewahren Sie die Anleitung auf. Die GarantiedecktkeineSchäden ab, die durchNichtbeachtung der Anweisungenentstandensind. 2. Bitte die Warnschilder und Bedienungentsprechendbeachten. 3. Das ProduktkeinemdirektenSonnenlichtsetzen, Regen oder der Verwendung des Produkts in feuchterUmgebungaus.
  • Page 17 ©2018 PowerOak B.V. Netherlands Off-Grid-Energiespeichersystem Auspacken VordemÖffnen des Paketsprüfen, ob das Paketbeschädigtistodernicht. Wenn das Produktbei der LieferungbeschädigtwirdoderTeilebei der Ankunftverschwundensind, wenden Sie sichbitte an den verkäuferKundendienst, indem Sie eine E-Mail senden. Sie solltenfolgendeElementeerh- alten: Artikel Anzahl des Artikels TragbareKraftstation AC Adapter (mit AC Ladekabel)

  • Page 18: Verwendung Des Produkts

    ©2018 PowerOak B.V. Netherlands Bedienungshinweise Beachtung: 1. Die BetriebsumgebungsollteunsereAnforderungenerfüllen. 2. Sicherstellen, dass der Lufteinlass / Luftauslassnichtblockiertist. 3. Bitte das Produktausschalten, wennesnichtverwendetwerden. 4. Bitte das Produktvollständigaufladen, wenneslängere Zeit nichtbenutztwerden. Verwendung des Produkts Produktein- / ausschalten 1. Das Produkteinschalten: den Hauptschaltergedrückthalten, um das Produkteinzuschalten.
  • Page 19 ©2018 PowerOak B.V. Netherlands PV-Ladungsaktivierung Generator ausschalten, PV (oder Ladegerät) zum Aufladen anschließen, PV- Ladefunktion aktivieren, die erste Spalte auf dem Bildschirm wird aufleuchten und die Eingangsleistung anzeigen. Zu diesem Zeitpunkt befindet sich der Generator im Ladezustand und kann AC und nicht unterstützen DC-Funktionen. Wenn Sie die AC- und DC-Funktionen ö...
  • Page 20 ©2018 PowerOak B.V. Netherlands Kaltes Wetter Kaltes Wetter kann die Batteriekapazitätbeeinflussen. Bei Minustemperaturen (<0°C) kann man das Produktmöglicherweiseentladen, essolltejedochnichtgeladenwerden. Andernfallskönnte der Akku des Produkts stark beschädigtwerden und die Kapazitätwird möglicherweisenichteinmalwiederhergestellt. LadeschutzbeiniedrigerTemperatur: Wenn das ProduktbeieinerTemperaturunter 0°C geladen wird, schaltetessichautomatisch ab und stoppt den Ladevorgang. Das Produktwirdneugestartet und lädtsichautomatisch auf, wenn die Temperaturüber 10°C...

  • Page 21: Fehlerbehebung

    ©2018 PowerOak B.V. Netherlands IntelligenteKühlungssteuerung Der Lüfterläuftautomatisch an, wenn die folgendenBedingungenerfülltsind: 1. Die Belastung des Wechselrichtersübersteigt 400W. 2. Die Belastung des 12V-Zigarettenanzünder-Steckers überschreitet 80W. 3. Die Ladeleistung der angeschlossenenGeräteüberschreitet 100W. Wenn die Gehäusetemperaturhochist, werden die PV Eingangsleistung und die AC Eingangsleistungentsprechendangepasst, um sicherzustellen, dass das Gehäusenichtzuheißwird.
  • Page 22 ©2018 PowerOak B.V. Netherlands Das Produktrechtzeitigaufstarten und Unterspannungsschutzfür die E009 eserneutstarten, wennesvollständigaufgel 2. Zelle. adenist. Das Produktrechtzeitigaufladen und Unterspannungsschutzfür die eserneutstarten, wennesvollständigaufgel E010 3. Zelle. adenist. Das Produktrechtzeitigaufladen und Unterspannungsschutzfür die E011 eserneutstarten, wennesvollständigaufgel 4. Zelle. adenist. Sammelschienenfehler des Wechselrichtersaufgrund von E012 Die Maschineausschalten und wiederein.
  • Page 23 ©2018 PowerOak B.V. Netherlands unseremKundendienst die folgendenInformationenmit: 1. Über das Produkt (1)Ordnungsnumm er (2)Modell (3)Informationen auf demBildschirmanzeigen (4)BeschreibungIhres Problems (5)passiert es schon mal? (6)In welchem Fall tritt das Problem auf? 2. Über das Solarpanel (nichtenthalten) (1)Hersteller und Modell des Solarmoduls...

  • Page 24: Spezifikationen

    ©2018 PowerOak B.V. Netherlands Spezifikationen Modell PS 8 PS 9 PS 10 Ausgangspezifikation Dauerausgangsspannung 100-120Vac, 220-240Vac Nennfrequenz 50/60Hz Dauerausgangsleistung 1000W Leistungsfaktor THDV @ 0.7R <5% (unterNennspannung) 1000W≤Ladung<1200W@2 Minuten; Überspannungschutz 1200W≤Ladung@ 1s; Inverterausgan Stromausfall (keine Last <20W und ausgeschaltet) MaximalerWirkungsgrad (>...
  • Page 25 ©2018 PowerOak B.V. Netherlands Batterie-Spezifikation Nennspannung 14.8Vdc Nennleistung 1500Wh 1800Wh 2400Wh Eingebaute Li-ion Li-ion Li-ion Batterieverpackung 4S3P 4S45P 4S60P Min Einheit IP-Bewertung IP 21 Relative Luftfeuchtigkeit: 10%-90% Betriebsumge- bung Betriebstemperatur: 0-40° C 371.5* 393.5* 493.5* IP-Bewertung 165.4* 165.4* 165.4* 364.7mm 364.7mm 364.7mm Nettogewicht 17.2 KG...
  • Page 26 ©2018 PowerOak B.V. Netherlands ご使用前に必すこの取扱説明書をよくお読みいただき、 正しくお使いください。 なお、 お読みになったあと は、 お使いになる方かいつでも見られるところに必す保管してください。 各部の名称 A. メイン電源ボタン B. DC 電源ボタン C. AC 電源ボタン D. LED 表示ランプ E. USB 5V 出力ポート F. Type-C PD 出力ポート G. LCD ディスプレイ H. アダプター /PV 入力ポート I. 12V シガーライター出力...
  • Page 27 ©2018 PowerOak B.V. Netherlands 1. 入力電力表示 2. DC オン / オフ状態 3. DC 出力電力表示 4. AC オン / オフ状態 5. AC 出力電力表示 6. バッテリー残量 注 1. 故障があった場合に、入力電力表示、ＤＣ出力電力表示、A Ｃ出力電力表示にエラーコードが 出る提示があります。 2. メイン電源ボタンを押す場合に、DC 電源ボタンと AC 電源ボタンとも押さない場合に、60 秒後、 本製品は自動的に電源 OFF します。 3. メイン電源ボタンを押してから、DC 電源ボタン或いは AC 電源ボタンを押す場合に、接続品がな...
  • Page 28 ©2018 PowerOak B.V. Netherlands 蓄電システム Type-C 箱の開封 本製品を梱包開封する前、梱包に破損が無いことをご確認ください。梱包開封後、製品に外観 上破 損が無いこと、または付属品が全て揃っていることをご確認ください。付属品は下記のリストの 内容で す。付属品に漏れ、間違い等がある場合は、お買い上げ販売店またはにご連絡ください。 内容物 数量 ポータブル電源 AC 充電アダプター ソーラーパネル充電ケーブル (MC4：7.9*0.7mm) 取扱説明書 サービスカード 合格証明書 Page 23 of 35 Kanaaldijk Noord 111 | 5642 JA | Eindhoven | Nederland...
  • Page 29 ©2018 PowerOak B.V. Netherlands 操作指示 注意事項 : 1. 動作環境は要件を満たすこと。 2. 空気の出入口が塞がれていないこと。 3. 使用しない場合は製品の電源を切ってください。 4. 長期間使用しない場合、保管前に本製品をフル充電してください。 製品の使い方 電源オン / オフ 電源オン : 電源ボタンを長押しすると、電源が入り、対応する表示ランプが点灯し、LCD 画面が点 灯します。 電源オフ : 電源ボタン長押しすると、製品と LCD 画面の電源が切れます、対応する表示ランプが消 灯します。 AC/DC 出力 注 : 本製品の電源が入っていることを確認してください。電源オフの場合、AC / DC 出力をオン にすることはできません。 1. AC/DC 出力オン : AC/DC ボタンを長押しすると、AC/DC 出力がオンになり、対応する表示ラ ン...
  • Page 30 ©2018 PowerOak B.V. Netherlands 、他の 機器に給電したい時、手動的にメイン電源を入れる必要があります。 AC 電源で充電する アダプターの一端を壁コンセントに、もう一端を本製品の入力ポートトに差し込 みます。すると充電が 開始し、LCD 画面の電池アイコンから電池残量を確認できます。本製品 には高度な制御回路が内 蔵され、フル充電になると自動で充電を終了します。 寒冷地での使用について 低温環境は電池容量に影響を与える可能性があります。氷点下 (<0° C) では、本製品を放電す ることはできますが、充電しないでくださいた。低温環境で充電すると、電池は大いに損傷を受け、電 池容量が初期容量に回復できなくなります。 低温環境での充電保護 : 0° C 以下の環境で製品自体を充電すると、本製品は自動的にシャット ダウンし、充電も停止されます。周囲温度が 10° C 以上になると、本製品は再起動して充電を再開 します。低温環境での放電保護 : -20° C 以下の環境で製品を放電させると、本製品は自動的に シャットダウンします。周囲温度が -10° C 以上になると、本製品は再起動して放電を再開します。 よくあるご質問...
  • Page 31 ©2018 PowerOak B.V. Netherlands 2. 12V 出力で、負荷が 80W を超える 3. 入力電力が 100W を超える 注 : 冷却ファンが故障しているときは、本機を使用しないでください。 周波数設定 製品の電源が入っている状態で、DC 出力をオンにし、AC 出力をオフのままにします。DC と AC 両 方の電源ボタンを 1 秒間押し続けると、周波数設定モードに入ります。その後、AC ボタンでインバ ー タの出力周波数を選択できます。周波数設定モードを終了するには、DC と AC 両方の電源ボ タンを 押し続けてくだ さい。設定完了後、本機を再起動してください。 よくある故障とその処置 エラーコード 問題 処置 過電圧保護（バッテリーパック）...
  • Page 32 ©2018 PowerOak B.V. Netherlands インバータの出力ポートが過負荷になっているが インバータの過負荷保護 E013 確認してください。AC 出力を切入して復帰させ ま す。 インバータの出力ポートが短絡して い インバータの出力ポートが短絡しているか確認し て E014 る ください。AC 出力を切入して復帰させます。 インバータのヒートシンクが過熱し て しばらく放置し、冷めてから再起動します。 E015 いる ヒートシンク温度未検出 NTC を挿入し再起動します E016 ソーラー充電ケーブルを外してから、本機を再起 動 過電圧保護 (PV 入力 ) E017 します。 ソーラー充電ケーブルを外し、本機を再起動 し て 過電圧保護 (PV 出力 ) E018 から、ソーラー充電ケーブルを再挿入し...
  • Page 33 ©2018 PowerOak B.V. Netherlands 製品仕様 型番号 PS 8 PS 9 PS 10 出力仕様 連続出力電圧 100-120Vac, 220-240Vac 定格周波数 50/60Hz 連続出力電力 1000W 力率 THDV@R ( 公称電 <5% 圧 ) 1000W ≤ 負荷 < 1200W@2 分 ; 過負荷保護 インバータ出力 1200W ≤ 負荷 @1 秒 ;...
  • Page 34 ©2018 PowerOak B.V. Netherlands 急速充電 PD プロトコル 出力電圧範囲 5-20V Type-C PD 出 連続出力電圧 / 力 (5V/9V/12V/15V)3A , 20V/2.25A 電 流 入力仕 様 AC アダプ 42V/160W タ PV 最大入力電力 500W PV 入力電圧範囲 16-60Vdc(OVP 73V±2V) PV 最大入力電流 MPPT 効 99.5% 率 最大効率...
  • Page 35 ©2018 PowerOak B.V. Netherlands Contact us/ Neem contact op/お問い合わせ Should you have any technical or other questions, please contact PowerOak with the following information System model System serial No. System failure Code Displaying information 技術的な質問やその他の質問がある場合は、PowerOakに以下の情報をお問い合わせく ださい 1.システムモデル 2.システムのシリアル番号 3.システム障害コード 4.情報を表示する...
