Summary of Contents for Teletek electronics ECLIPSE WL
- Page 1 ECLIPSE WL Wireless Expander Module English Installation and Programming Manual Безжичен разширителен модул Български Ръководство за инсталиране и програмиране...
-
Page 2: Table Of Contents
1. General Information ..................3 2. Eclipse WL Components ................... 4 3. Basic steps for adding Eclipse WL to the system configuration ....... 5 4. Connection to Eclipse control panels ..............5 5. Adding of Eclipse WL to the system configuration ..........6 6. -
Page 3: General Information

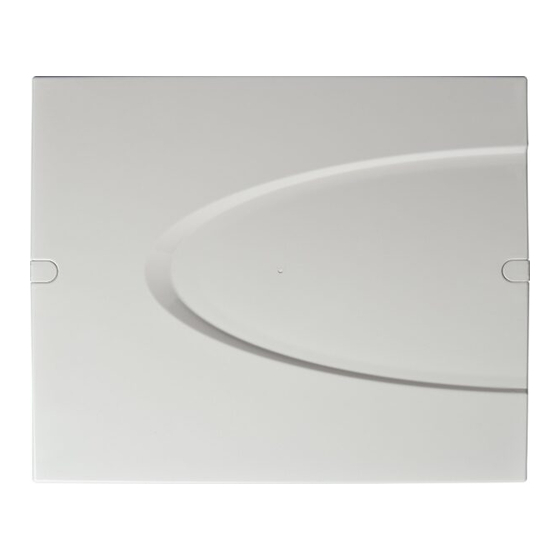

Eclipse WL is a wireless expander module designed for building of hybrid systems with wired control panels Eclipse series and wireless devices BRAVO series. Eclipse WL is mounted in a small plastic box and it is necessary to be connected to the system BUS of the control panel. For details see item 4. -
Page 4: Eclipse Wl Components
Attention: When the PWR jumper is set, the minimum distance between Eclipse WL and enrolled to it devices BRAVO series must be 2 meters! 8. -
Page 5: Basic Steps For Adding Eclipse Wl To The System Configuration
• Fill in the operation card for Eclipse WL – see the APPENDIX. • Test the system for correct operation according the set parameters. 4. Connection to Eclipse control panels Up to 4 Eclipse WL wireless expander modules can be connected to one Eclipse control panel. Eclipse 16/32/99... -
Page 6: Adding Of Eclipse Wl To The System Configuration
5. Adding of Eclipse WL to the system configuration (LCD keyboard; text menus structure set by default) At the initial connection of Eclipse WL to the panel, the Status LED (see pos. 2 of Figure 2) lights on permanently in red. - Page 7 Eclipse WL – Installation and Programming Manual To enroll a BRAVO device type PIR, MC, FL, FD, CURTAIN or SR to Eclipse WL, do in sequence: • Prepare the wireless device for enrollment to Eclipse WL – remove the cover to enable access to the PCB.
- Page 8 To enroll a BRAVO device type RC to Eclipse WL, do in sequence: • Prepare the two-way remote key fob for enrollment to Eclipse WL – remove the cover to enable access to the PCB. The one-way key fobs (RC-41, RC-21 and RC-11) are ready for enrolment with a button pressing only.
-
Page 9: Hardware Reset Of Eclipse Wl
7. Hardware Reset of Eclipse WL The hardware reset of Eclipse WL expander module is a process of erasing of all enrolled to it wireless devices and remote key fobs. To perform a hardware reset of Eclipse WL, do in sequence: •... - Page 10 Eclipse WL – Installation and Programming Manual • Enter the number of Eclipse WL in the first section on the screen (DEVICE 03 in the examples above), and the number of an enrolled to it wireless device in the second...
-
Page 11: Български
Eclipse WL е безжичен разширител проектиран за изграждане на хибридни системи с жични панели от серия Eclipse и безжични периферни устройства BRAVO. Eclipse WL е монтиран в малка пластмасова кутия и е необходимо да бъде свързан към системната шина на контролния панел. За подробности виж т. 4. -
Page 12: Елементи На Eclipse Wl
устройства (поради специфични условия на обекта - подсилени конструкции на стените между помещенията, отдалечени зони за охрана и др.). Внимание: При поставяне на джъмпер PWR минималното разстояние между Eclipse WL и обучените към него периферни устройства BRAVO трябва да е 2 метра! 8. Тампер ключ за самоохрана на кутията. -
Page 13: Основни Стъпки При Добавяне На Eclipse Wl Към Системната Конфигурация
• Попълнете картата на Eclipse WL – виж таблицата в ПРИЛОЖЕНИЕТО. • Тествайте системата за правилна работа според зададените параметри. 4. Свързване към контролни панели Eclipse Към един панел Eclipse могат да се свържат до 4 безжични разширителя Eclipse WL. ВНИМАНИЕ: Eclipse 16/32/99 При... -
Page 14: Добавяне На Eclipse Wl Към Конфигурацията На Системата
• Натиснете бутон (ENTER) на клавиатурата, за да добавите разширителя към конфигурацията. • Светодиодът за състоянието на Eclipse WL свети постоянно в зелено, което означава, че модулът е добавен успешно към конфигурацията на системата и в момента е селектиран. • Пристъпете към обучение на безжични устройства към модула. - Page 15 За да обучите устройство BRAVO от тип PIR, MC, FL, FD, CURTAIN и SR към Eclipse WL направете последователно: • Подгответе безжичното устройство за добавяне към Eclipse WL, като му свалите капака, за да осигурите достъп до платката. • Свалете предпазната лента от батерията на устройството – светодиодът му...
- Page 16 Eclipse WL – Описание за инсталиране и програмиране За да обучите устройство BRAVO от тип RC към Eclipse WL следвайте стъпките: • Подгответе двупосочното дистанционно за добавяне към Eclipse WL, като му свалите капака, за да осигурите достъп до платката. Еднопосочните...
-
Page 17: Хардуерен Ресет На Модул Eclipse Wl
клавиатурата, а на екрана се изписва [Free][_ _ _ _ _ _ _ _] за съответния номер. Забележка: При изтриване на безжично устройство от тип PIR, MC, FD, FL, CURTAIN или SR, което е във връзка с Eclipse WL, то автоматично ще се ресетира и ще бъде подготвено за ново обучение. - Page 18 Eclipse WL – Описание за инсталиране и програмиране • Изберете свободна зона в системата (в примера Зона 09): Свободна зона • Въведете в първата секция номера на безжичния разширител в системата (в примерите по-горе Устройство 03), а във втората секция номер на безжичното...
-
Page 19: Appendix
Eclipse WL – APPENDIX/ ПРИЛОЖЕНИЕ APPENDIX/ ПРИЛОЖЕНИЕ Number of Eclipse WL expander: Номер на безжичен разширител: Device / Устройство Attached to/ Присъединено към BRAVO Type/ Number/ Zone No/ PGM No Тип Номер Зона No... - Page 20 www.teletek-electronics.com Address: Bulgaria, Sofia - 1407, 14А Srebarna Str. Tel.: +359 2 9694 800, Fax: +359 2 962 52 13 e-mail: info@teletek-electronics.bg 18020154, Rev C, 04/ 2020...
