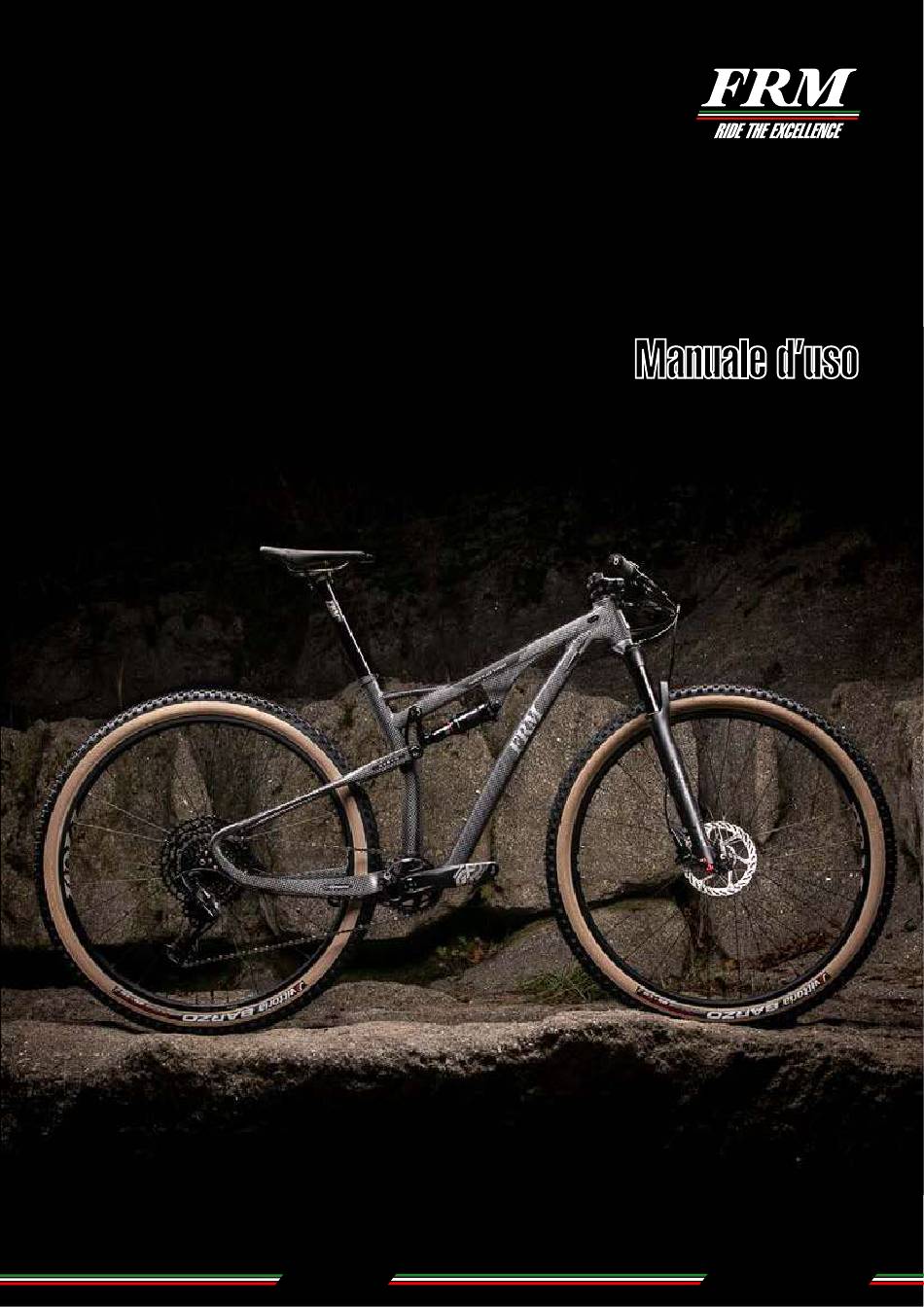

  • Page 1 User’s manual M A D E I N I T A L Y...
  • Page 2 M A D E I N I T A L Y...
  • Page 3 In FRM siamo sempre attenti ai nostri clienti, per questo leggendo questo manuale si accorgerà che i nostri componenti sono stati pensati per un uso agonistico, quindi con una grande attenzione per quanto riguarda facilità...
  • Page 4 Manuale d’uso IL CONCETTO ANAKIN FULL TIPO DI UTILIZZO FRM Anakin Full è un telaio realizzato in Italia mediante La bicicletta FRM Anakin Full appartiene alla catego- laminazione di fibre composite e cottura in autoclave. ria cross-country e marathon.
  • Page 5 Manuale d’uso DATI TECNICI CONTROLLI BASE PRIMA DI OGNI USCITA Escursione: ..........100mm Rapporto sospensioni ........Le biciclette FRM sono montate e controllate più Lunghezza ammortizzatore ......165mm volte durante la produzione e successivamente Corsa pistone ..........38mm verificate dai nostri tecnici prima della spedizione.
  • Page 6 Se dispone di buone attitudini manuali, esperienza e strumenti adeguati (p. es. chiave dinamometrica), potrà eseguire personalmente i controlli. Prenda subito provvedimenti se durante i controlli dovesse rilevare dei problemi. Intervalli di Gli intervalli di tempo riportati nella tabella seguente sono dei riferimenti per i ciclisti che percorrono dai 750 ai 1.500 km all’anno (circa 50- 100 ore d’uso).
  • Page 7 Carro posteriore SMONTAGGIO DEL CARRO POSTERIORE MONTAGGIO Sfilare i perni dell’occhio superiore ed inferiore Ingrassare i sei cuscinetti su ambedue le loro facce dell’ammortizzatore dopo aver svitato le viti a brugola conica con chiave da 3mm. (A) Ingrassare il filetto dei sei bulloni di alluminio e delle due viti in acciaio a testa conica Smontare l’ammortizzatore dal telaio Posizionare la parte bassa della sospensione in...

  • Page 8: Verifica Del Contenuto Della Scatola

    MONTAGGIO ANAKIN MONTAGGIO DELLA ANAKIN - UTENSILI Per il montaggio dell’ Anakin non serve certo la bacchetta magica; in ogni caso è necessario Per assemblare la tua Anakin sono necessari procedere con prudenza e con cura. i seguenti utensili: Un montaggio effettuato da mani inesperte può -Chiave dinamometrica con inserti Allen da 6 compromettere la sicurezza e funzionamento e 4mm...

  • Page 9: Ruota Anteriore

    1- RUOTA ANTERIORE Rimuovere il perno ruota anteriore già instal- lato sulla forcella. Togliere il separatore (01) plastico dalla pinza freno anteriore facendo attenzione a non azionare la leva del freno. 2A - Forcella FOX / DT SWISS Montare la ruota anteriore ed assicurarsi che il disco sia centrato tra le pastiglie.
  • Page 10 MANUBRIO Togliere le 4 viti del frontalino dell’attacco manubrio. Posizionare il manubrio in base alle marca- ture all’interno della zona di bloccaggio. Controllare che i cavi bowden e tubi non siano storti o piegati e che scorrano con raggi uniformi al manubrio o al freno. Inserire il frontalino dell’attacco manubrio.
  • Page 11 REGGISELLA TELESCOPICO Tenere il reggisella con una mano e con l’altra infilare la estremità del cavo gia monta- to nella guiana situata in prossimità del colla- rino reggisella. (prima di inserir eil cavo nella guaina posizionare il capoguiana presente nella scatola in dotazione.(06) Far scivolare il reggisella nel telaio senza che sia necessario spingerlo o ruotarlo.
  • Page 12 In FRM we always pay attention to our customers, that's why by reading this manual you will realize that our components have been designed for competitive use, therefore with great attention to ease of assem- bly and maintenance.
  • Page 13 User’s manual THE ANAKIN CONCEPT USAGE FRM Anakin Full is a frame made in Italy by laminat- The FRM Anakin Full bicycle belongs to the ing composite fibers and firing them in an autoclave. cross-country and marathon category.

  • Page 14: Technical Data

    ATTENTION BOTTOM BRACKET FRM is not responsible for damage caused by The standard used in ANAKIN frames is the press fit failure to comply with the above notes. 92 whose internal diameter is 41mm, the installation...
  • Page 15 If you have good manual skills, experience and the right tools (e.g. torque wrench), you can carry out the checks yourself. Take immediate action if you detect problems during the checks. Service The time intervals listed in the following table are references for cyclists who ride 750 to 1,500 km per year (approx.

  • Page 16: Rear Triangle

    Rear triangle DISASSEMBLING THE REAR TRIANGLE ASSEMBLING THE REAR TRIANGLE Remove the upper and lower eye pins of the shock Grease the six bearings on both sides. absorber after unscrewing the tapered Allen screws with a 3mm wrench. (A) Grease the threads of the six aluminum bolts and the two steel tapered head screws.
  • Page 17 ASSEMBLING THE ANAKIN ASSEMBLING THE ANAKIN - TOOLS Assembly the Anakin certainly does not require a magic wand; in any case it is necessary to The following tools are required to assemble proceed with caution and care. your Anakin: Assembly by unskilled hands can compromise the -Torque wrench with 6 and 4mm Allen bits safety of your bike.

  • Page 18: Front Wheel

    1- FRONT WHEEL Remove the front wheel axle already mount- ed on the fork. Remove the plastic spacer from the caliper, being careful not to operate the brake lever. (01) 2A - FOX / DT SWISS fork Mount the front wheel and make sure the disc is centered between the pads.
  • Page 19 HANDLEBARS Remove the 4 screws of the stem faceplate. Position the handlebar according to the mark- ings inside the clamping area. Check that the bowden cables and tubes are not twisted or bent and that they run regularly to the handle- bar or brake.
  • Page 20 DROPPER SEATPOST OBI1 Hold the seatpost with one hand and with the other, insert the end of the already assem- bled cable into the sleeve located near the seat collar. (Before inserting the cable into the sleeve, place the ferrule provided in the box.).(06) Slide the seatpost into the frame without pushing or turning it.
  • Page 21 tabella serraggio viti torque chart Componente Vite Serraggio Vite di bloccaggio 8-10 Nm Cambio posteriore Vite di bloccaggio cavo 4-5 Nm Corpo ruota libera Anello di bloccaggio cassetta 30-40 Nm Reggisella Viti di bloccaggio chiusura sella 5 Nm Collarino reggisella Vite del collarino 5 Nm Assale perno ruota...
  • Page 22 Components M A D E I N I T A L Y...
  • Page 23 Seatpost Manuale di installazione Installation manual Seatpost ø27,2mm /ø30,9mm /ø31,6mm A PIN. B M6X50MM /MAX 5NM C CAVALIERI /BOLTS D CULLA /RAILS CRADLE E TUBO REGGISELLA /SEAT TUBE MIN.80mm M A D E I N I T A L Y F R M B I K E...
  • Page 24 PRIMA DI INIZIARE Controllare sempre la compatibilità tra i dia- 7. Ingrassare il tubo reggisella “E” ed inser- metri di accoppiamento del tubo reggisella e irlo nel telaio all’altezza voluta. Stringere del telaio su cui si desidera montare il compo- il collarino sella rispettando le coppie di nente.
  • Page 25 Dropper post Manuale di installazione Installation manual Dropper post Fig.1 Fig.2 Mín. 90mm Max. 190mm B Torque MAX. 5Nm I Torque MAX. 1Nm Fig.3 M A D E I N I T A L Y F R M B I K E...

  • Page 26: Prima Di Iniziare

    • Adjust the saddle to the needed position. The diameter of the FRM Obi1 dropper post is 27,2mm and if it is not immediately compatible with your • Using a calibrated torque wrench, torque both frame, FRM offers the possibility of a lightweight saddle clamp bolts evenly to the torque specifica-...
  • Page 27 Manuale di installazione Installation manual Zona fissaggio leve e comandi Lever and remote clamping zone Zona fissaggio attacco manubrio Stem fixing zone Seguenza serraggio viti Tightening sequence MAX. 5Nm M A D E I N I T A L Y F R M B I K E...
  • Page 28 Controllare che i bordi dell’attacco manubrio nel (e-bike). punto di contatto con il manubrio FRM Web Bar 329 Dyneema® e Zylon® siano ben smussati. ATTENZIONE: non utilizzare appendici od estensioni. Istruzioni di montaggio ATTENZIONE: i materiali compositi offrono le loro migliori caratteristiche meccaniche solo nel caso 1.

  • Page 29: Chain Guide

    Chain guide Manuale di installazione Installation manual Chain guide High collar for 34,9mm saddle tube Low collar for 34,9mm saddle tube Low direct mount (S3) High direct mount Serraggio viti Torque MAX. 3Nm M A D E I N I T A L Y F R M B I K E...
  • Page 30 fit to the chainline.”B” 5. Position the chain in the smallest sprocket and 7. If you are using an FRM NC Power chainring, you rotate the chainguide until the external plate is need to be sure that the chain does not get in con- parallel to the chain.
  • Page 31 Crankset Manuale di installazione Installation manual Crankset BSA 68 / 73MM PRESS-FIT 92 / 89,5MM BB30 73 / 84,5MM PRESS-FIT30 73 / 83MM RIGHT LEFT 2xM5 Torque MAX. 5Nm M A D E I N I T A L Y F R M B I K E...
  • Page 32 Insert in sequence on the mounted on the left side. axle, the o-ring, the dust cover and proceed Use an FRM or Shimano TL-FC32 wrench, tighten assembling the crank into the bottom bracket the cups with a torque of 35-50 Nm.
  • Page 33 STEM Manuale di installazione Installation manual Stem Seguenza serraggio viti Tightening sequence MAX. 5Nm M A D E I N I T A L Y F R M B I K E...
  • Page 34 1. Check that the fork column is sufficient to border. Once fixed, insert the external closing host the FRM ST-M10 stem (max 3mm below the supe- plate with its screw over the stem. rior border of the stem). Remove the grease in the fork column and insert some spacers to find...
  • Page 35 Headset Manuale di installazione Installation manual Headset A CONO SPEZZATO INF. /BASE PLATE B TENUTA A LABBRO INF. /LOW LIP SEALS C CUSCINETTI /BEARINGS D CONO SPEZZATO SUP. /COMPRESSION RING E TENUTA A LABBRO SUP. /UP. LIP SEALS F FILETTO ESPANSORE /EXPANDER THREAD G EXPANDER SCREW (6MM ALLEN KEY) H TAPPO / TOP CAP I VITE M5X25MM...
  • Page 36 6 Proseguire con l'installazione dell' expand- Controllare sempre l' integrità delle calotte e la compatibilità delle sedi con i cuscinetti. er-plug La nostra serie sterzo Anakin D-Set 1,5” IS, Istruzioni di montaggio FRM Expander-Plug monta cuscinetto inferiore misure 1. Ingrassare il filetto dell’espansore facendo 30,15x41x6,5mm 36°x45°...
  • Page 37 FRONT /REAR Manuale di installazione Installation manual FRONT /REAR 12X142 /12X148 /SH/XD A TENUTE A LABBRO /LIP SEALS B DENTINI E MOLLETTE /PAWLS AND SPRINGS C CUSCINETTI /BEARINGS D DISTANZIALE /SPACER E ASSE /AXLE F TAPPI MOZZO /HUB CAPS G RASAMENTI /WASHERS H O’RING I GHIERA DENTATA /RATCHET L CORPO MOZZO /HUB SHELL...
  • Page 38 PRIMA DI INIZIARE 4. Utilizzando sempre l’utensile UTK-3, bat- Munirsi del Bearing Tool Kit prodotto da FRM tere l’asse con martello di gomma dall’esterno verso l’interno della ruota libera. In questo Controllare sempre la compatibilità tra le modo la ruota libera si dividerà dall’asse seguenti specifiche delle ruote FRM Original30...
  • Page 39 MOZZO ANTERIORE COLOR QR15 x 100mm & BOOST REGISTRAZIONE DEL GIOCO DEI CUSCINETTI 15x110mm Dopo circa 1000 km dall’acquisto delle ruote, è necessario procedere al registro del gioco SMONTAGGIO: laterale della ruota anteriore e posteriore 1. Rimuovere gli o-ring di tenuta “H” ed tramite la rimozione dei rasamenti “G”...
  • Page 40 BEFORE TO START 4. Using the UTK-3 tool, tap the axle with a Take the Bearing Tool Kit produced by FRM rubber mallet from the outside to the inside of the free wheel. This will split the free wheel Always check the compatibility between the from the inner axle.
  • Page 41 COLOR FRONT HUB QR15 x 100mm & BOOST 15x110mm ADJUSTMENT OF BEARING PLAY After about 1000 km from the purchase of the DISASSEMBLY: wheels, it is necessary to adjust the lateral play of the front and rear wheels by removing 1.

  • Page 42: Garanzia

    FRM. In the event that FRM to è stato acquistato e da quest’ulti- does not recognize the existence of mo, dopo averlo verificato, alla FRM.
  • Page 43 For very normal heroes Via Enrico Mattei, 18/A Riolo Terme (RA) 48025 - Italy +39 0546 70310 info@frmbike.biz www.frmbikeshop.it M A D E I N I T A L Y...
