4. ОПИСАНИЕ ПРИБОРА
Кондиционер состоит из внутреннего и наружного блоков, соединен-
ных трубопроводами. Управление кондиционером осуществляется с
пульта дистанционного управления или с панели управления внутрен-
него блока.
2
3
1
6 5

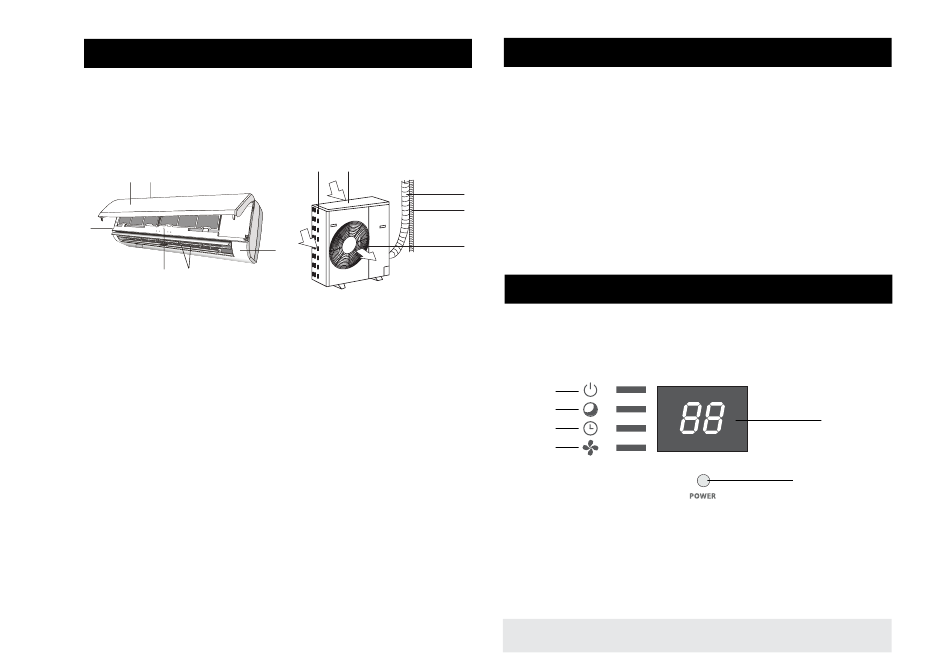

Рис. 1
1. Блок кондиционера для внутренней установки в помещении.
2. Лицевая панель.
3. Воздухозаборная решетка внутреннего блока.
4. Панель управления внутреннего блока
5. Жалюзи (направляющие заслонки) для раздачи обработанного
воздуха.
6. Воздушный фильтр.
7. Медная трубка газа (фреона), соединительная магистраль*.
8. Трубка для отвода конденсата*.
9. Воздуховыпускная решетка наружного блока.
10. Блок кондиционера для наружной установки вне помещения.
11. Воздухозаборные решетки наружного блока.
10
11
4
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит:
1. Блок кондиционера для внутренней установки - 1 шт.
2. Блок кондиционера для наружной установки - 1 шт.
3. Пульт дистанционного управления - 1 шт.
4. Элементы питания для пульта ДУ - 2 шт.
5. Руководство по эксплуатации и гарантийный талон - 1 шт.
6. Упаковка блока внутренней установки - 1 шт.
7
7. Упаковка блока наружной установки - 1 шт.
8
* не входит в комплект поставки
9
6. УПРАВЛЕНИЕ ПРИБОРОМ
Управление кондиционером осуществляется с пульта дистанционного
управления или с панели управления внутреннего блока.
Описание панели управления внутреннего блока
1
2
3
4
Рис. 2
1. Индикатор электропитания
2. Индикатор ночного режима работы
3. Индикатор таймера
4. Индикатор работы
5. Кнопка POWER. С помощью данной
кнопки можно включить и выключить кондиционер.
6. Индикатор температуры
www.timberk.сom • Электрический кондиционер воздуха
6
5
