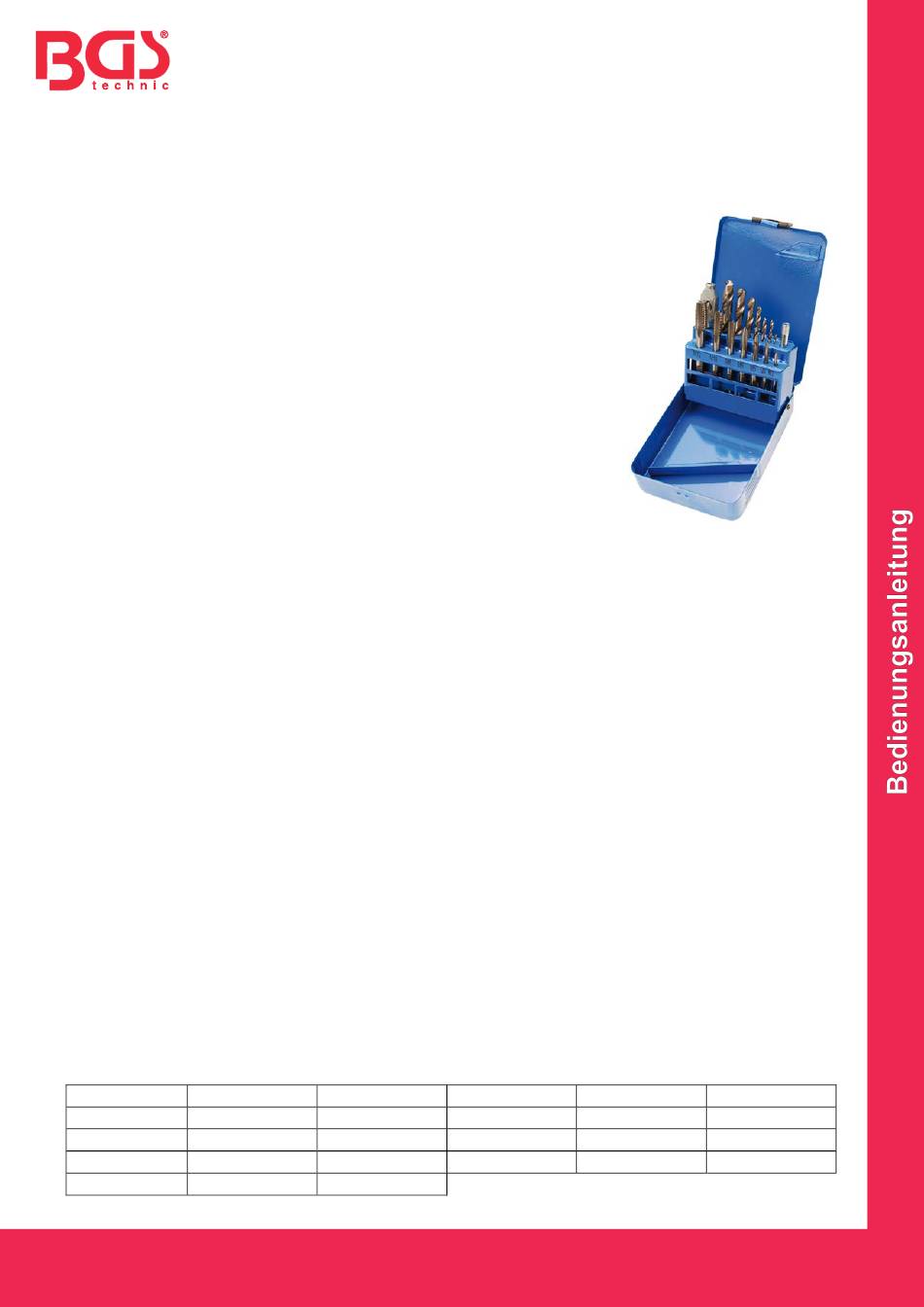

BGS technic 1987 Manual

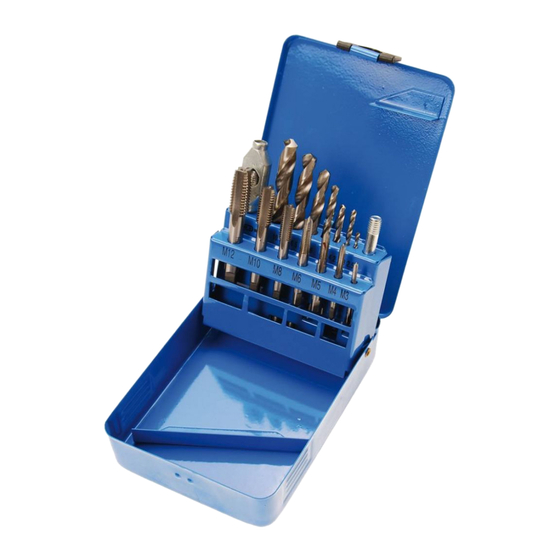

Gewindeschneid- / HSS-Bohrer-Satz
LIEFERUMFANG
Gewindebohrer:
M3x0,5 - M4x0,7 - M5x0,8 - M6x1,0 - M8x1,25 - M10x1,5 - M12 x 1,75
7 HSS-Spiralbohrer für passende Kernlochbohrung:
2,5 - 3,3 - 4,2 - 5,0 - 6,8 - 8,5 - 10,2 mm
ANLEITUNG
Bitte lesen und beachten Sie diese Gebrauchsanweisung, um eine lange Lebensdauer der
Werkzeuge sicherzustellen. Gewindebohrer und Schneideisen sind Präzisionswerkzeuge, sie sind
aus hochwertigem, legiertem Stahl hergestellt und erreichen eine Harte von 58-61 HRC. Machen Sie
vor Arbeitsbeginn einen Härtetest mit einer Werkstattfeile am Werkstück. Zeigt das Werkstück bei
leichtem Druck Feilspuren, können sie mit dem Gewindeschneiden fortfahren.
GEWINDEBOHRER
•
Wählen Sie einen Bohrer mit dem entsprechenden Durchmesser, dieser lässt sich anhand der
Tabelle ermitteln.
•
Wählen Sie einen Gewindebohrer mit erforderlicher Größe.
•
Positionieren Sie den Vierkant des Gewindebohrers zwischen die Spannbacken des Windeisens
und spannen Sie ihn fest.
•
Spannen Sie das Werkstück in einen Schraubstock oder befestigen Sie es mit Schraubzwingen.
Positionieren Sie den Gewindebohrer in das Bohrloch und drehen ihn in Drehrichtung des
Gewindes ins Material. Achten Sie hierbei auf senkrechte Ausrichtung des Gewindebohrers.
•
Der Gewindebohrer schneidet nun das Gewinde und zieht sich in das Werkstück. Um die dabei
entstehenden Metallspäne zu brechen, drehen Sie den Gewindebohrer wiederholt 1/4 bis 1/2
Umdrehung entgegen der Gewinde-Drehrichtung.
•
Geben Sie während des Schneidvorgangs etwas Schneidöl in die Bohrung, um den
Schneidvorgang zu erleichtern und die Lebensdauer des Gewindebohrers zu erhöhen. Setzen
Sie den Schneidvorgang fort, bis der Gewindebohrer das Werkstück vollständig durchstößt bzw.
bis das Ende des Bohrlochs erreicht ist.
•
Beim Schneiden von Sacklöchern ist zu beachten, dass der Gewindebohrer aufgrund seiner
Konstruktion das Gewinde nicht bis zum Grund des Loches schneiden kann und entsprechend ist
eine tiefere Bohrung anzubringen.
KERNLOCHBOHRER
Nenngröße
M3
M4
M5
M6
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
M3 - M12 / 2,5 - 10,2 mm
Steigung Bohrer
0.5 2,5
0.7 3,3
4,2
0.8
1.0 5,0
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Nenngröße Steigung
M8 1.25
M10 1.5
M12 1.75
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 1987
