Suncast BMC7200 Assembly Instructions Manual

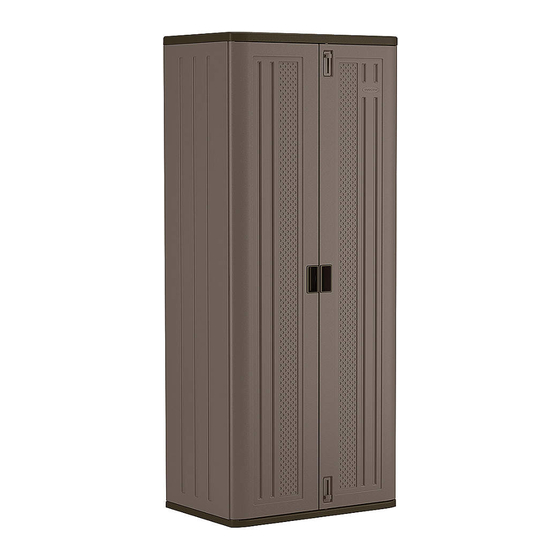

Tall storage cabinet / mega tall storage cabinet
Hide thumbs Also See for BMC7200:

Advertisement

Quick Links

Download this manual
ARMOIRE DE RANGEMENT HAUTE / ARMOIRE DE RANGEMENT TRÈS HAUTE
GABINETE DE ALMACENAMIENTO ALTO / GABINETE DE ALMACENAMIENTO EXTRA ALTO
Tools Needed for Installation /
Outils nécessaires pour
l'installation / Herramientas
necesarias para la instalación
KEEP THESE INSTRUCTIONS. You will need the Quality Control Number shown below to register your product.
VEUILLEZ CONSERVER CES INSTRUCTIONS. Vous aurez besoin du Numéro de contrôle de qualité ci-dessous pour enregistrer votre produit.
CONSERVE ESTAS INSTRUCCIONES. Para registrar sus productos, necesitará el Número de control de calidad que se muestra a continuación.
Quality Control Number:
Numéro de contrôle de qualité:
Número de control de calidad:
© 2021 Suncast Corporation, Batavia, IL
TALL STORAGE CABINET / MEGA TALL STORAGE CABINET
BMC7200 / BMC8000
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE
INSTRUCCIONES PARA EL ARMADO
0361253G
