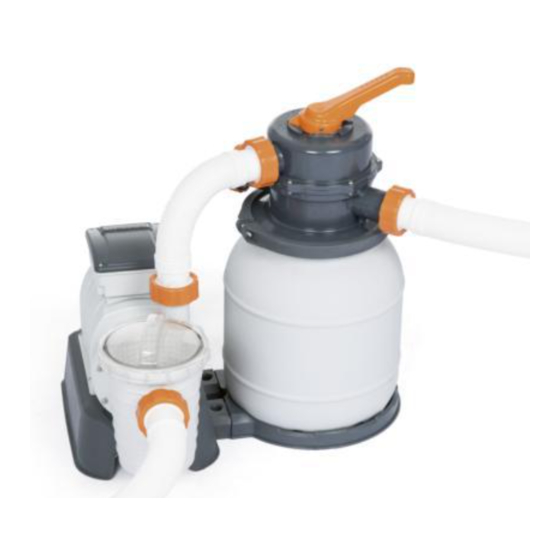

Bestway 58498 Owner's Manual
Hide thumbs Also See for 58498:

Advertisement

Available languages

Available languages

58498
OWNER'S MANUAL
bestwaycorp.com/support
Visit Bestway YouTube channel
Hmax 1.5 m
WE SUGGEST NOT TO RETURN
THE PRODUCT TO THE STORE
QUESTIONS? PROBLEMS?
MISSING PARTS?
For FAQ, Manuals, Videos Or
Spare Parts, Please Visit
bestwaycorp.com/support
EN
FR
ES
PT

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 58498 and is the answer not in the manual?

Questions and answers

Summary of Contents for Bestway 58498

  • Page 1 WE SUGGEST NOT TO RETURN THE PRODUCT TO THE STORE QUESTIONS? PROBLEMS? MISSING PARTS? For FAQ, Manuals, Videos Or Spare Parts, Please Visit bestwaycorp.com/support 58498 Hmax 1.5 m OWNER’S MANUAL bestwaycorp.com/support Visit Bestway YouTube channel...
  • Page 3 SAND FILTER OWNER’S MANUAL Visit Bestway YouTube channel WE SUGGEST NOT TO RETURN THE PRODUCT TO THE STORE QUESTIONS? PROBLEMS? MISSING PARTS? For FAQ, Manuals, Videos Or Spare Parts, Please Visit bestwaycorp.com/support WARNING IMPORTANT SAFETY INSTRUCTIONS When installing and using this electrical equipment,...
  • Page 4 30 mA. Please examine and verify all sand filter components are present before use. Notify Bestway at the customer service address listed on this manual for any damaged or missing parts at the time of purchase.
  • Page 5 PROTECTION AGAINST SHOCK HAZARD, USE ONLY IDENTICAL REPLACEMENT PARTS WHEN SERVICING. • WARNING: RISK OF ELECTRIC SHOCK. CONNECT ONLY TO A GROUNDING TYPE RECEPTACLE PROTECTED BY A GROUND-FAULT CIRCUIT INTERRUPTER (GFCI). • CAUTION: THIS PUMP IS FOR USE WITH STORABLE POOLS ONLY - DO NOT USE WITH PERMANENTLY-INSTALLED POOLS.
  • Page 6 REF.NO SPARE PART NO. P03831 P61138ASS16 P03832 P61209ASS16 P03837 P03838 P61211ASS16 P6581ASS16 P6580ASS16 P03839 P6614ASS16 P6029ASS16 P03830 P61214ASS16 P03841 P03829 P6916ASS16 P6124ASS16 P6561ASS16 P6562ASS16 P6563ASS16 P04319 P03836 P6517ASS16 P6680ASS16 P61322ASS16 P61318ASS16 (P6680) (P61322) (P61318) P6019ASS16 P61408ASS16 P6005ASS16 Assembly (You will need a screwdriver.) 86 mm 1.
  • Page 7 3. The sand filter must be vertically fixed on ground or a certain pedestal made of wood or concrete before use to prevent the sand filter from accidentally falling. Fully assembled sand filter will exceed 18 kg. The mounting holes should be 8 mm in diameter and spaced 86 mm apart.
  • Page 8 MAX. MIN . Connect to the pool For pool with 2 valves...
  • Page 9 Garden hose (not included) For Drain, Backwash, Rinse function For pool with 3 valves Garden hose (not included) For Drain, Backwash, Rinse function...
  • Page 10 For pool with 32 mm(1.25 in.) valve P6916 P61318 P61322/P6680 STOP Before switching on, please read the manual carefully. OPERATION CONTROL VALVE OVERVIEW WARNING: To prevent equipment damage and possible injury, always switch off sand filter before changing the Control Valve function. Changing valve positions while the pump is running can damage the Control Valve, which may cause personal injury or property damage.
  • Page 11 Filter: Closed: This function is used to filter pool This function stops water flowing water and should be positioned here 99% of between the sand filter and the pool. the time. Water is pumped through the sand filter, where it is cleaned and returned to the pool.
  • Page 12 NOTE: • Be sure all provisions for wastewater disposal meet applicable local, state or national codes. Do not discharge water where it will cause flooding or damage. • When the Control Valve is set to the Backwash, Rinse, or Drain position, water will discharge from Port D on the Control Valve.
  • Page 13 1. Now the sand filter is ready for use. Set the Control Valve to the Filter function. NOTE: To prevent the risk of electrical shock dry any excess water from yourself and the sand filter. 2. Switch on the sand filter to run it. NOTE: The sand filter has now started its filtering cycle.
  • Page 14 5. Put the Strainer back into position. Ensure the hole in the strainer is aligned. 6. Ensure the Seal Ring is in place. Secure the Strainer Cover back. 7. Open the connection valves. NOTE: The Strainer must be emptied and cleaned periodically.
  • Page 15 TROUBLESHOOTING Problems Probable Causes Solutions - Recommend 0.45 mm to 0.85 mm #20 silica - Sand is too small sand - Move the control valve from the - Stop the sand filter every time set the Sand is flowing to backwash to the filter function control valve the pool...
  • Page 16 NOUS SUGGÉRONS DE NE PAS RAMENER LE PRODUIT AU MAGASIN Visitez la chaîne YouTube DES QUESTIONS ? DES PROBLÈMES ? DES PIÈCES MANQUANTES ? de Bestway Pour les FAQ, les notices, les vidéos ou les pièces détachées, veuillez visiter bestwaycorp.com/support ATTENTION IMPORTANTES CONSIGNES DE SÉCURITÉ...
  • Page 17 30 mA. Contrôlez et vérifiez SVP que tous les composants du filtre à sable sont présents avant l’utilisation. Informez Bestway à l’adresse du service clientèle répertoriée dans ce manuel en cas de dommage ou de pièces manquantes au moment de l'achat.
  • Page 18 • ATTENTION : RISQUE D’ÉLECTROCUTION. NE BRANCHEZ QUE SUR UNE PRISE DE TERRE PROTÉGÉE PAR UN DISJONCTEUR DE FUITE DE TERRE (GFCI). • MISE EN GARDE : CETTE POMPE NE DOIT ÊTRE UTILISÉE QU’AVEC LES PISCINES DÉMONTABLES – NE L’UTILISEZ PAS AVEC DES PISCINES INSTALLÉES DE MANIÈRE PERMANENTE.
  • Page 19 RÈF.N° PIÈCE DE RECHANGE N° P03831 P61138ASS16 P03832 P61209ASS16 P03837 P03838 P61211ASS16 P6581ASS16 P6580ASS16 P03839 P6614ASS16 P6029ASS16 P03830 P61214ASS16 P03841 P03829 P6916ASS16 P6124ASS16 P6561ASS16 P6562ASS16 P6563ASS16 P04319 P03836 P6517ASS16 P6680ASS16 P61322ASS16 P61318ASS16 (P6680) (P61322) (P61318) P6019ASS16 P61408ASS16 P6005ASS16 Montage (Vous aurez besoin d’un tournevis.) 1.
  • Page 20 3. Le standard TEST demande que le filtre à sable soit fixé en position verticale sur le sol ou sur un support en bois ou en béton avant de l’utiliser, afin d’éviter qu’il ne tombe accidentellement. Le filtre à sable complètement monté dépasse les 18 kg.
  • Page 21 MAX. MIN . Raccordez à la piscine Pour la piscine avec 2 vannes...
  • Page 22 Tuyau d’arrosage (il n’est pas fourni avec) Pour la fonction de vidange, lavage à contre-courant et rinçage Pour la piscine avec 3 vannes Tuyau d’arrosage (il n’est pas fourni avec) Pour la fonction de vidange, lavage à contre-courant et rinçage...
  • Page 23 Pour piscine avec vanne de 32 mm (1,25 po) P6916 P61318 P61322/P6680 STOP Avant d’allumer, veuillez lire attentivement la notice. FONCTIONNEMENT VUE D’ENSEMBLE DE LA SOUPAPE DE RÉGLAGE AVERTISSEMENT: Pour éviter des dommages à l’appareil et de possibles blessures, débranchez chaque fois la pompe du filtre à...
  • Page 24 Filtration : Fermeture : Cette fonction est utilisée Cette fonction arrête le pour filtrer l’eau et de la piscine et la passage de l’eau entre le filtre à sable et la soupape est sur ce réglage 99% des fois. piscine. L’eau est pompée à...
  • Page 25 REMARQUE : • Contrôlez que toutes les dispositions d’évacuation des eaux usées suivent les réglementations locales ou nationales. N’éliminez pas l’eau là où elle pourrait provoquer une inondation ou des dégâts. • Quand la soupape de réglage est réglée sur la position Lavage à contre-courant, Rinçage ou Drainage, l’eau est évacuée par l’orifice D de la soupape de réglage.
  • Page 26 1. Le filtre à sable est prêt pour l’utilisation. Réglez la soupape de réglage sur la fonction Filtration. REMARQUE : Pour éviter les risques d’électrocution, séchez l’eau sur vous-même et sur le filtre à sable. 2. Allumez le filtre à sable pour le faire fonctionner.
  • Page 27 4. Retirez le tamis et éliminez tous les déchets. 5. Remettez le tamis en place. Assurez-vous que le tamis soit aligné. 6. Assurez-vous que la bague d’étanchéité soit en place. Vissez le couvercle du tamis. 7. Ouvrez les soupapes de connexion. REMARQUE : Le tamis doit être vidé...
  • Page 28 DÉPANNAGE Problèmes Éventuelles causes Solutions - Sable de silice n° 20 de 0,45 à 0,85 mm - Le sable est trop petit recommandé - Déplacez la vanne de commande - Arrêtez le filtre à sable chaque fois que vous Le sable s’écoule de la fonction contre-courant à...
  • Page 29 MANUAL DE INSTRUCCIONES RECOMENDAMOS NO DEVOLVER EL PRODUCTO A LA TIENDA ¿Dudas? ¿Problemas? Visite el canal de YouTube ¿Faltan piezas? de Bestway Para FAQ, manuals, videos o piezas de repuesto, por favor visita bestwaycorp.com/support ADVERTENCIA INSTRUCCIONES DE SEGURIDAD IMPORTANTES Cuando instale y use este equipamiento eléctrico, deben respetarse siempre las precauciones de seguridad básicas, incluyendo las siguientes:...
  • Page 30 30 mA. Por favor, examine y compruebe todos los componentes del filtro de arena antes del uso. Notifique al servicio al cliente de Bestway en la dirección indicada en este manual cualquier pieza que falte o esté...
  • Page 31 ÚNICAMENTE PIEZAS DE REPUESTO IDÉNTICAS TRAS REPARACIONES U OPERACIONES DE MANTENIMIENTO. • ADVERTENCIA: RIESGO DE DESCARGAS ELÉCTRICAS. CONECTE ÚNICAMENTE A UNA TOMA CON PUESTA A TIERRAY PROTECCIÓN GFCI (INTERRUPTOR DEL CIRCUITO DE FALLOS DE CONEXIÓN A TIERRA). • PRECAUCIÓN: ESTA BOMBA DEBE UTILIZARSE ÚNICAMENTE CON PISCINAS DESMONTABLES - NO UTILIZAR CON PISCINAS DE INSTALACIÓN PERMANENTE.
  • Page 32 Nº REF. Nº PIEZA RECAMBIO P03831 P61138ASS16 P03832 P61209ASS16 P03837 P03838 P61211ASS16 P6581ASS16 P6580ASS16 P03839 P6614ASS16 P6029ASS16 P03830 P61214ASS16 P03841 P03829 P6916ASS16 P6124ASS16 P6561ASS16 P6562ASS16 P6563ASS16 P04319 P03836 P6517ASS16 P6680ASS16 P61322ASS16 P61318ASS16 (P6680) (P61322) (P61318) P6019ASS16 P61408ASS16 P6005ASS16 Montaje (Se requiere un destornillador.) 1.
  • Page 33 3. El TEST requiere que el filtro de arena esté fijado verticalmente al suelo y colocada sobre un pedestal de madera o de cemento antes de ser utilizado para evitar que el filtro de arena pueda caer accidentalmente. Una vez montado, el filtro de arena tiene un peso superior a 18 kg. Los agujeros de montaje deben tener un diámetro de 8 mm y un espacio de 86 mm entre ellos.
  • Page 34 MAX. MIN . Conexión a la piscina Para piscinas con 2 válvulas...
  • Page 35 Manguera de jardín (no incluida) Para funciones de drenaje, retrolavado y aclarado Para piscinas con 3 válvulas Manguera de jardín (no incluida) Para funciones de drenaje, retrolavado y aclarado...
  • Page 36 Para piscinas con válvula de 32mm(1,25 pul) P6916 P61318 P61322/P6680 Lea atentamente el manual de instrucciones antes ALTO de enchufar el producto. FUNCIONAMIENTO VISTA GENERAL DE LA VÁLVULA DE CONTROL ATENCIÓN: Para evitar daños al equipo o heridas a las personas, desenchufe cada vez la bomba del filtro de arena antes de cambiar la función de la válvula de control.
  • Page 37 Filtrado: Cierre: Esta función se usa para filtrar Esta función impide que el agua el agua de la piscina y debería estar colocada salga entre el filtro de arena y la piscina. aquí el 99% del tiempo. El agua es bombeada a través del filtro de arena, donde se limpia y se devuelve a la piscina.
  • Page 38 NOTA: • Asegúrese de haber tomado todas las medidas necesarias para cumplir las normas locales, regionales o nacionales en esta materia. No descargue el agua si ello puede provocar inundaciones o daños. • Cuando la válvula de control está fijada en las posiciones de retrolavado, aclarado, o drenaje, el agua se descargará...
  • Page 39 1. Ahora el filtro de arena está listo para su uso. Fije la válvula de control en la function de filtrado. NOTA: Para evitar el riesgo de descarga eléctrica, seque cualquier agua sobrante de usted mismo y del filtro de arena. 2.
  • Page 40 4. Quite el tamiz, extraiga los restos depositados. 5. Vuelva a poner el tamiz en su posición. Asegúrese de que el agujero en el tamiz está alineado. 6. Asegúrese de que el anillo del sello está en su lugar. Vuelva a enroscar la tapa del tamiz. 7.
  • Page 41 SOLUCIÓN DE PROBLEMAS Problemas Posibles causas Soluciones - Se recomienda arena de sílice #20 de 0,45 - Arena demasiado fina mm a 0,85 mm - Cambie la válvula de control de la - Detenga el filtro de arena cada vez que Fluye arena hasta función de retrolavado a la función de ajuste la válvula de control...
  • Page 42 FILTRO DE AREIA MANUAL DO PROPRIETÁRIO RECOMENDAMOS NÃO DEVOLVER O PRODUTO PARA A LOJA Dúvidas? Problemas? Visite o canal da Bestway Faltam peças? Para FAQ, manuais, vídeos ou no YouTube peças de reposição, visite bestwaycorp.com/support ATENÇÃO INSTRUÇÕES DE SEGURANÇA IMPORTANTES Quando instalar e utilizar este equipamento eléctrico, devem ser...
  • Page 43 30mA. Por favor examine e verifique se todos os componentes do filtro de areia estão presentes antes da utilização. Notifique a Bestway através do endereço de apoio a clientes indicado neste manual quanto a qualquer peça danificada ou em falta no momento da aquisição.
  • Page 44 • CUIDADO: PARA GARANTIR PROTECÇÃO CONTÍNUA CONTRA O PERIGO DE CHOQUE, UTILIZE APENAS PEÇAS DE SUBSTITUIÇÃO IDÊNTICAS QUANDO REALIZAR A MANUTENÇÃO. • ATENÇÃO: RISCO DE CHOQUE ELÉCTRICO. LIGUE APENAS A UM RECEPTÁCULO DE LIGAÇÃO A TERRA PROTEGIDO POR UM DISJUNTOR DE FALHA A TERRA (GFCI). •...
  • Page 45 REF.NR. PEÇA SOBRESSALENTE NR P03831 P61138ASS16 P03832 P61209ASS16 P03837 P03838 P61211ASS16 P6581ASS16 P6580ASS16 P03839 P6614ASS16 P6029ASS16 P03830 P61214ASS16 P03841 P03829 P6916ASS16 P6124ASS16 P6561ASS16 P6562ASS16 P6563ASS16 P04319 P03836 P6517ASS16 P6680ASS16 P61322ASS16 P61318ASS16 (P6680) (P61322) (P61318) P6019ASS16 P61408ASS16 P6005ASS16 Montagem (Você irá precisar de uma chave de fendas.) 86 mm 1.
  • Page 46 3. O filtro de areia deve ser fixado verticalmente no solo ou a um pedestal específico construído a partir de madeira ou cimento antes de ser utilizado para evitar que o filtro de areia caia acidentalmente O filtro de areia totalmente montado irá pesar mais de 18kg. Os orifícios de montagem devem ter 8mm de diâmetro e espaçados a 86mm.
  • Page 47 MAX. MIN . Ligue à piscina Para piscina com 2 válvulas...
  • Page 48 Mangueira de jardim (não incluída) Para função de Drenagem, Retrolavagem, e de Enxaguamento Para piscina com 3 válvulas Mangueira de jardim (não incluída) Para função de Drenagem, Retrolavagem, e de Enxaguamento...
  • Page 49 Para piscinas com válvula de 32mm(1.25pol) P6916 P61318 P61322/P6680 PARE Antes de ligar, por favor leia atentamente o manual. FUNCIONAMENTO VISÃO GERAL DA VÁLVULA DE CONTROLE AVISO: Para evitar danos ao equipamento e possivelmente riscos, desligue sempre a bomba do filtro de areia antes de mudar a função da válvula de controle.
  • Page 50 Filtragem: Fechamento: Esta função é usada para Esta função filtrar a água da piscina e deve ser interrompe o fluxo de água entre o filtro de posicionada aqui 99% das vezes. A água é água e a piscina. bombeada por meio do filtro de areia, onde é purificada e retorna para a piscina.
  • Page 51 NOTA: • Certifique-se que todas as provisões para o descarregamento da água respeitem as leis locais, estaduais e nacionais. Não descarregue a água onde possa causar entupimento ou danos. • Quando a válvula de controle está regulada para retornar, enxaguar ou na posição de drenagem, a água descarregará...
  • Page 52 1. Agora o filtro de areia está pronto para ser usado. Coloque a válvula de controle na função de filtragem. NOTA: Para evitar o risco de choque elétrico, enxugue você mesmo o seu excesso de água e o do filtro de areia. 2.
  • Page 53 3. Remova a tampa do filtro desapertando-a. 4. Retire o filtro, remova qualquer detrito. 5. Coloque o filtro de volta na posição. Garanta que o orifício no filtro esteja alineado. 6. Garanta o anel de vedação está no lugar. Aparafuse a tampa do filtro de novo. 7.
  • Page 54 RESOLUÇÃO DE PROBLEMAS Problemas Causas Possíveis Soluções - Recomendada areia de sílica 0.45mm a - A areia é demasiado pequena 0.85mm #20 - Mova a válvula de controlo da Está a fluir areia - Pare o filtro de areia sempre que configurar função de lavagem para a função para a piscina a válvula de controlo...
  • Page 56 Bestway Central & South America Ltda, Salar Ascotan 1282, Parque Enea, Pudahuel, Santiago, Chile Distributed in Australia & New Zealand by Bestway Australia Pty Ltd, Unit 2/98-104 Carnarvon St Silverwater, NSW 2128, Australia Tel: Australia: (+61) 29 0371 388; New Zealand: 0800 142 101 Exported by/Exporté...
