Giacomini KE410 Manual

KLIMA
doMotIc
0835ML Luglio 2021 - July 2021
R
ipetitoRe wiReless di segnale
Z B
ig ee wireless signal repeater
Ke410
Termoregolazione KLIMAdomotic
KLIMAdomotic thermoregulation
KLIMAdomotic è un sistema di regolazione intelligente ottimizzato per
sistemi a pannelli radianti e per sistemi di termoregolazione con valvole
termostatiche radiocontrollate (Wireless).
Consente quindi di gestire, con un'unica interfaccia-utente tutti gli aspetti del
comfort indoor, dal riscaldamento alla climatizzazione estiva, passando dal
ricambio aria e controllo dell'umidità.
L'unità di controllo KD410 Connect viene opportunamente configurata, in
base al sistema installato.
Il prodotto ha un software specifico per le differenti tipologie di impianto:
- Connect-Rad per sistemi radianti
- Connect-TRV per sistemi di termoregolazione a valvole termostatiche wireless
L'unità KD410 Connect permette all'utente di essere sempre connesso al
proprio impianto: è facilmente configurabile grazie all'interfaccia grafica user
friendly ed è controllabile da remoto utilizzando i più comuni Smartphone
tramite l' A PP dedicata "Giacomini Connect".
KLIMAdomotic is a smart control system optimized for radiant panel and
thermoregulation systems with R/C thermostatic valves (Wireless).
It thus enables to control all aspects of indoor comfort through one single
interface-user, from heating to summer air conditioning, through air exchange
and humidity control.
The KD410 Connect control unit can be properly configured based on the
installed system. The product features a specific software version according to
the different type of system:
- Connect-Rad for radiant systems
- Connect-TRV for thermoregulation systems with thermostatic valves (Wireless)
With KD410 Connect the user is constantly connected to his system: it is easy to
configure thanks to the user-friendly graphic interface and it can be controlled
remotely using the most commonly Smartphones through the "Giacomini
Connect" dedicated App.
Z B
ig ee
KE410
Descrizione - Description

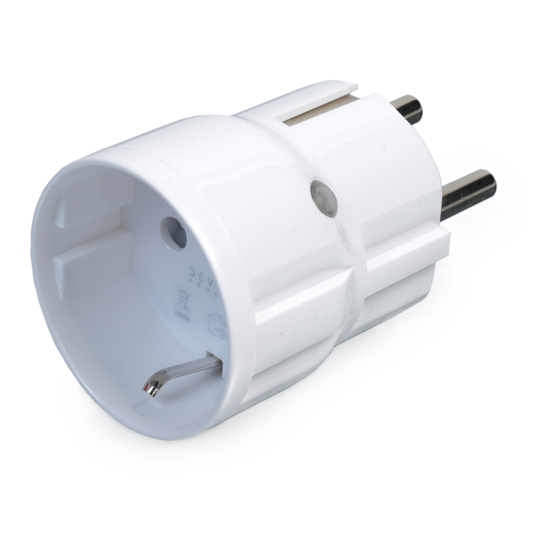

Ripetitore wireless di segnale ZigBee (Extender), da utilizzare nel caso in cui
sia necessario estendere la copertura radio fra l'unità di controllo KD410
Connect-TRV e le valvole termostatiche più lontane.
Una volta collegato alla presa elettrica di casa, fornisce a suo volta una presa sicura
a cui connettere qualsiasi tipo di dispositivo (max 2200 W). È dotato infatti di
protezioni sia in caso di sovraccarico di corrente sia in caso di alta temperatura. Si
spegnerà automaticamente al raggiungimento del massimo carico supportato o
nel caso la temperatura di funzionamento superi il limite consentito.
ZigBee wireless signal repeater (Extender) to extend the radio coverage between
the KD410 Connect-TRV control unit and the farthest thermostatic valves.
Once connected to the electrical socket, it provides a safe socket to which any
type of device can be connected (max 2200 W). It is equipped with protections
both in case of current overload and in case of high temperature. It will turn off
automatically when the maximum supported load is reached or if the operating
temperature exceeds the allowed limit.
Versioni e codici - Versions and product codes
Codice
Product code Connection
3 poli tipo L (ITA) - 16 A
KE410Y001*
3 poles tipo L (ITA) - 16 A
Shuko - 16 A
KE410Y002
Shuko - 16 A
* fine serie / end of series
Dati tecnici - Technical data
Caratteristiche a temperatura ambiente = 25 °C (KE410Y002)
Characteristics at room temperature = 25 °C (KE410Y002)
Alimentazione
Power supply
Assorbimento
Power absorption
Massima corrente erogabile
Max. current
Carico massimo
Max. load
Campo di temperatura di funzionamento
Operating temperature range
Campo di temperatura di stoccaggio
Storage temperature range
Dimensioni
Dimensions
Frequenza
Frequency
TX potenza di uscita
TX output power
Tipologia dispositivo
Device type
Profilo
Profile
Sensibilità
Sensitivity
Attacco Alimentazione
Power supply
230 V
230 V
230 V ±10 %
0,4 W
10 A
2200 W
0÷50 °C
-10÷80 °C
Ø 41 x 45 mm
ZigBee
2405÷2480 MHz
8 dBm
Router
ZigBee Home Automation 1.2
-101 dBm @ 1% PER
1
