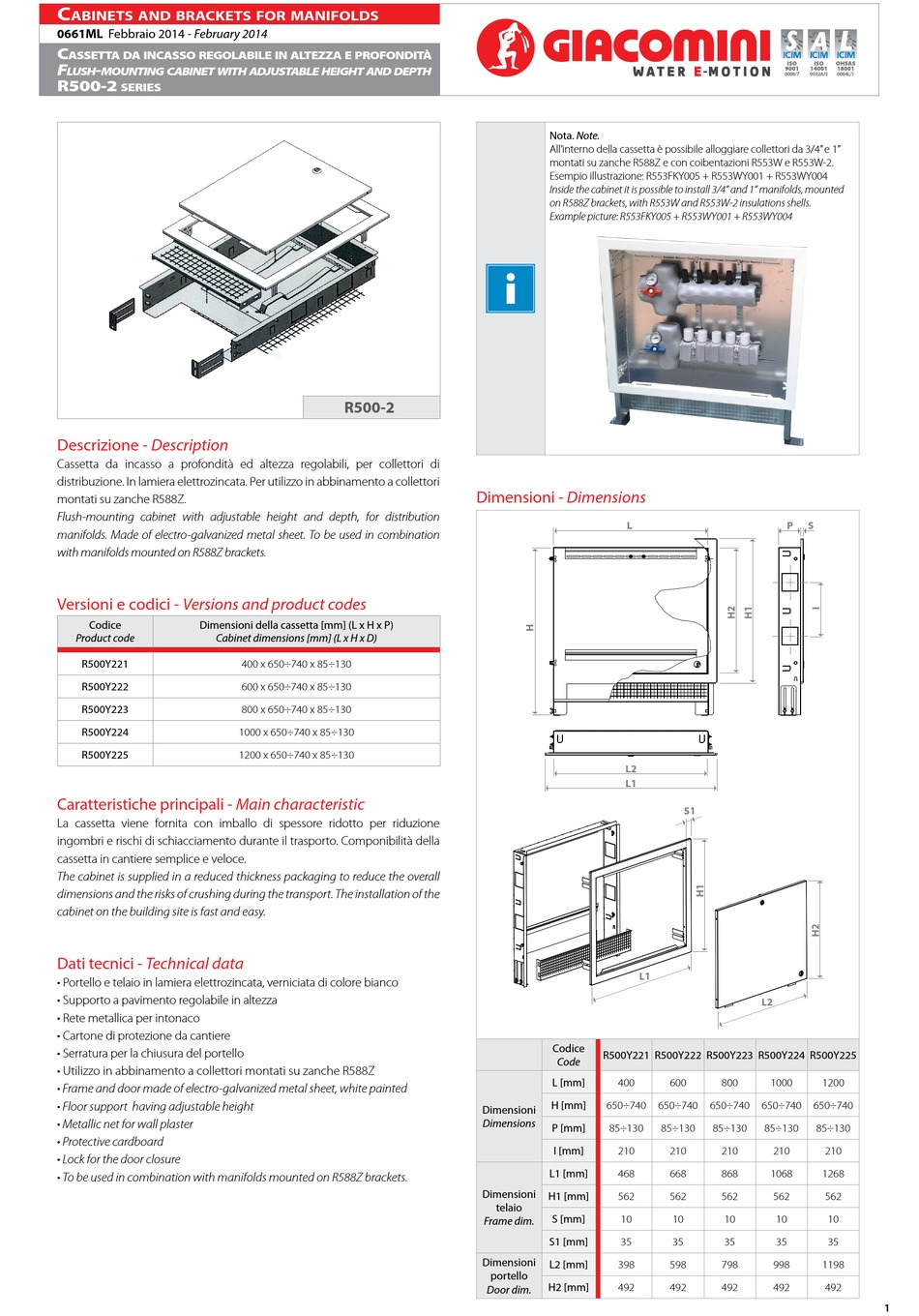

Giacomini R500-2 Series Manual

C
abinets and braCkets for manifolds
0661ML Febbraio 2014 - February 2014
C
assetta da inCasso regolabile in altezza e profondità
F -
lush mounting cabinet with adjustable height and depth
r500-2
series
Descrizione - Description
Cassetta da incasso a profondità ed altezza regolabili, per collettori di
distribuzione. In lamiera elettrozincata. Per utilizzo in abbinamento a collettori
montati su zanche R588Z.
Flush-mounting cabinet with adjustable height and depth, for distribution
manifolds. Made of electro-galvanized metal sheet. To be used in combination
with manifolds mounted on R588Z brackets.
Versioni e codici - Versions and product codes
Codice Dimensioni della cassetta [mm] (L x H x P)
Product code Cabinet dimensions [mm] (L x H x D)
R500Y221
R500Y222
R500Y223
R500Y224
R500Y225
Caratteristiche principali - Main characteristic
La cassetta viene fornita con imballo di spessore ridotto per riduzione
ingombri e rischi di schiacciamento durante il trasporto. Componibilità della
cassetta in cantiere semplice e veloce.
The cabinet is supplied in a reduced thickness packaging to reduce the overall
dimensions and the risks of crushing during the transport. The installation of the
cabinet on the building site is fast and easy.
Dati tecnici - Technical data
• Portello e telaio in lamiera elettrozincata, verniciata di colore bianco
• Supporto a pavimento regolabile in altezza
• Rete metallica per intonaco
• Cartone di protezione da cantiere
• Serratura per la chiusura del portello
• Utilizzo in abbinamento a collettori montati su zanche R588Z
• Frame and door made of electro-galvanized metal sheet, white painted
• Floor support having adjustable height
• Metallic net for wall plaster
• Protective cardboard
• Lock for the door closure
• To be used in combination with manifolds mounted on R588Z brackets.
R500-2
400 x 650÷740 x 85÷130
600 x 650÷740 x 85÷130
800 x 650÷740 x 85÷130
1000 x 650÷740 x 85÷130
1200 x 650÷740 x 85÷130
Nota. Note.
All'interno della cassetta è possibile alloggiare collettori da 3/4" e 1"
montati su zanche R588Z e con coibentazioni R553W e R553W-2.
Esempio illustrazione: R553FKY005 + R553WY001 + R553WY004
Inside the cabinet it is possible to install 3/4" and 1" manifolds, mounted
on R588Z brackets, with R553W and R553W-2 insulations shells.
Example picture: R553FKY005 + R553WY001 + R553WY004
Dimensioni - Dimensions
L
L2
L1
L1
Codice
R500Y221 R500Y222 R500Y223 R500Y224 R500Y225
Code
L [mm]
400
H [mm] 650÷740
Dimensioni

Dimensions

P [mm] 85÷130
I [mm] 210
L1 [mm] 468
Dimensioni
H1 [mm] 562
telaio
S [mm] 10
Frame dim.
S1 [mm]
35
Dimensioni
L2 [mm] 398
portello
H2 [mm] 492
Door dim.
ISO ISO
9001 14001
0006/7 0032A/3
P S
S1
L2
600 800 1000 1200
650÷740 650÷740 650÷740 650÷740
85÷130 85÷130 85÷130 85÷130
210 210 210 210
668 868 1068 1268
562 562 562 562
10 10 10 10
35 35 35 35
598 798 998 1198
492 492 492 492
OHSAS
18001
0064L/1
1
