AVE AF904R Manual page 2

Pulsante
Permettono di Inserire (in modo totale o parziale) e disinse-
rire una centrale antifurto radio AVE (AF909RS e AF919RF).
Il funzionamento di questi due pulsanti è identico al funzio-
Pulsanti
namento dei pulsanti rosso e verde del telecomando
P1 (rosso)
AF939R.
e P3 (verde)
Permettono inoltre di attivare in modo bistabile (ON/OFF) ri-
cevitori radio AF905RR e AF906RR. Il pulsante P1 (rosso)
eccita il relè del ricevitore, il pulsante P3 (verde) lo diseccita.
Con ponticello Jp1 inserito (vedi fig. 2), consente di
Inserire contemporaneamente le zone A+B delle centrali
AF909RS e AF919RF (inserimento parziale preimpostato).
Pulsante P2
(grigio/rosso)
Con ponticello Jp2 disinserito (vedi fig. 2), consente di in-
viare un comando di tipo monostabile ad un ricevitore
(AF905RR o AF906RR). Il relè d'uscita del ricevitore si ecci-
terà per il tempo impostato tramite il potenziometro PT1,
previsto a bordo del ricevitore stesso.
Consente di inviare un comando di tipo monostabile ad un ri-
cevitore (AF905RR o AF906RR). Il relè d'uscita del ricevitore
si ecciterà per il tempo impostato tramite il potenziometro
PT1, previsto a bordo del ricevitore stesso.
Pulsante P4
(grigio)
Permette, in alternativa,di attivare l'allarme panico o rapina
su una centrale AF909RS o AF919RF, o la funzione di tele-
soccorso in abbinamento ai combinatori telefonici con co-
mando radio AF53902R-CE, AF902R-CE, AF982R-CE.
The AF940R (fig. 1) remote control allows connecting (ful-
ly or partially) and disconnecting an AVE radio burglar
alarm control panel (AF909RS and AF919RF) or enabling a
panic alarm by interacting by radio with the alarm control
panel itself.
It can be integrated to the load control radio system and
combined with receivers AF905RR and AF906RR.

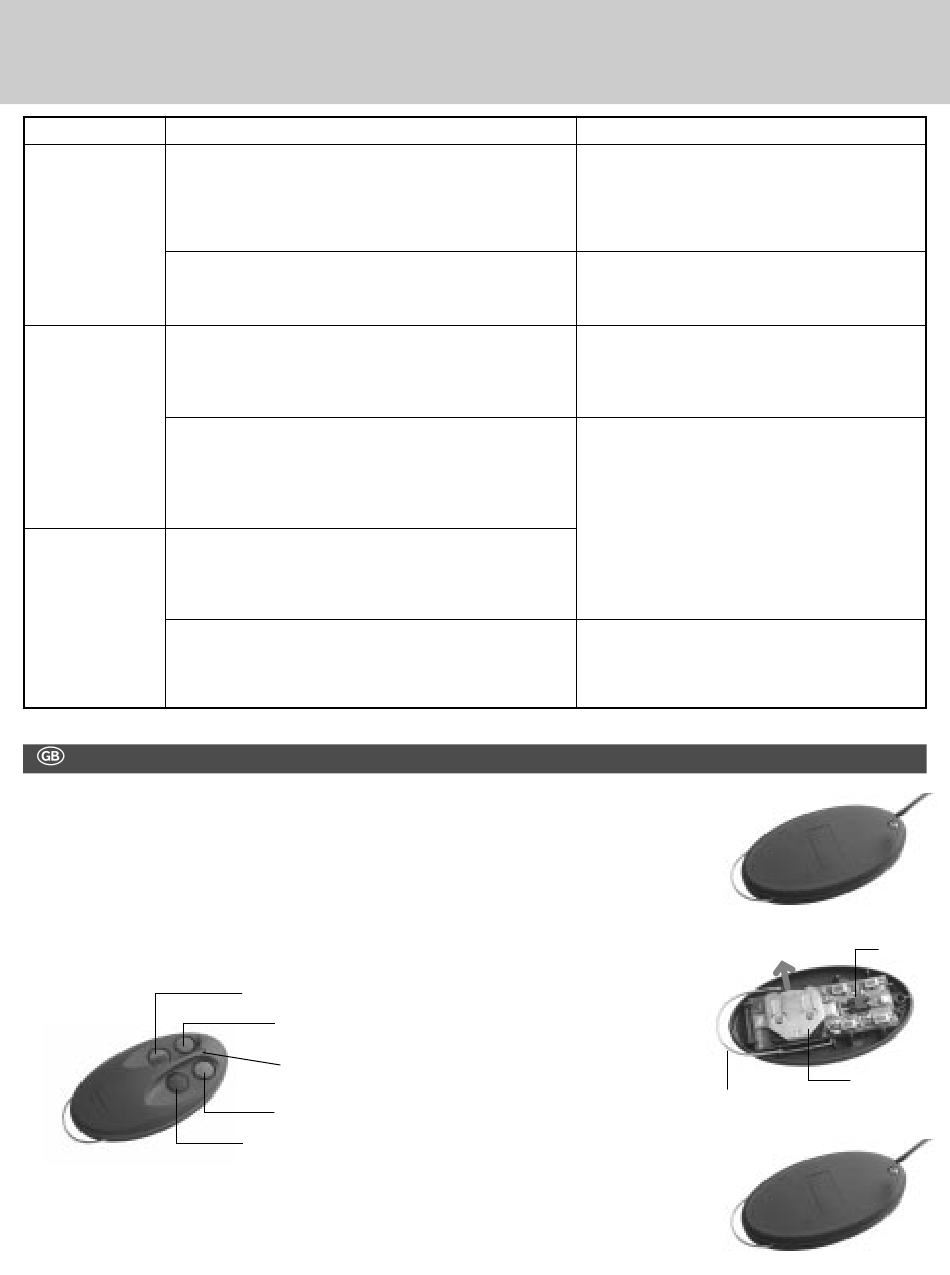

FIG. 1
HOW TO REPLACE THE BATTERY
To replace the battery, proceed as follows and refer to figu-
re 2:
Funzionamento
P2 - Grey/red push-button
P1 - Red push-button
LED
P3 - Green push-button
P4 - Grey push-button
Per il relativo funzionamento e per la programma-
zione vale quanto riportato nei manuali delle centrali
AF909RS e AF9191RF nella sezione dedicata ai tele-
comandi.
Per la programmazione vale la procedura riportata
nel manuale dei ricevitori.
Dopo aver opportunamente programmato il teleco-
mando per utilizzare i pulsanti P1 (rosso) e P3
(verde), il pulsante P2 assume in automatico la
funzione di inserimento parziale.
Per la programmazione vale la procedura riportata
nel manuale dei ricevitori.
Per il relativo funzionamento e per la programma-
zione vale quanto riportato nei manuali delle cen-
trali e dei combinatori nella sezione dedicata ai tele-
comandi.
• Open the enclosure after re-
moving the screw closing
the enclosure
• Replace the batteries
housed in their seats ac-
cording to the polarities
indicated (the batteries
are mounted one over
the other to make their
connection in series).
• Close the enclosure again
Programmazione
FIG. 2
Battery seat
Antenna
JP1
