NÁVOD K OBSLUZE / MANUAL INSTRUCTIONS
CZ Čtečka karet
Card reader
EN
WMR2-11/E
Před instalací přístroje a před jeho uvedením do provozu se seznamte důkladně s montážním návodem k použití. Návod na použití je určen pro montáž
přístroje a pro uživatele zařízení. Návod se musí přiložit k dokumentaci elektroinstalace. Montážní návod naleznete i na webové stránce www.inels.
com. Pozor, nebezpečí úrazu elektrickým proudem! Montáž a připojení mohou provádět pouze pracovníci s příslušnou odbornou elektrokvalifikací
při dodržení platných předpisů. Nedotýkejte se částí přístroje, které jsou pod napětím. Nebezpečí ohrožení života. Při montáži, údržbě, úpravách a
opravách je nutné dodržet bezpečnostní předpisy, normy, směrnice a odborná ustanovení pro práci s elektrickým zařízením. Před zahájením práce na
přístroji je nutné, aby všechny vodiče, připojené díly a svorky byly bez napětí. Tento návod obsahuje jen všeobecné pokyny, které musí být aplikovány
v rámci dané instalace. V rámci kontroly a údržby pravidelně kontrolujte (při vypnutém napájení): - dotažení svorek.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. The instruction manual is designated for
mounting the device and for the user of such device. It has to be attached to electro-installation documentation. The instruction manual can be also
found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be done only by a professional
with an adequate electrical qualification, and all has to be done while observing valid regulations. Do not touch parts of the device that are energized.
Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to observe safety regulations, norms, directives and
special regulations for working with electrical equipment. Before you start working with the device, it is essential to have all wires, connected parts, and
terminals de-energized. This instruction manual contains only general directions which need to be applied in a particular installation. In the course of
inspections and maintenance, always check (while de-energized) if terminals are tightened.

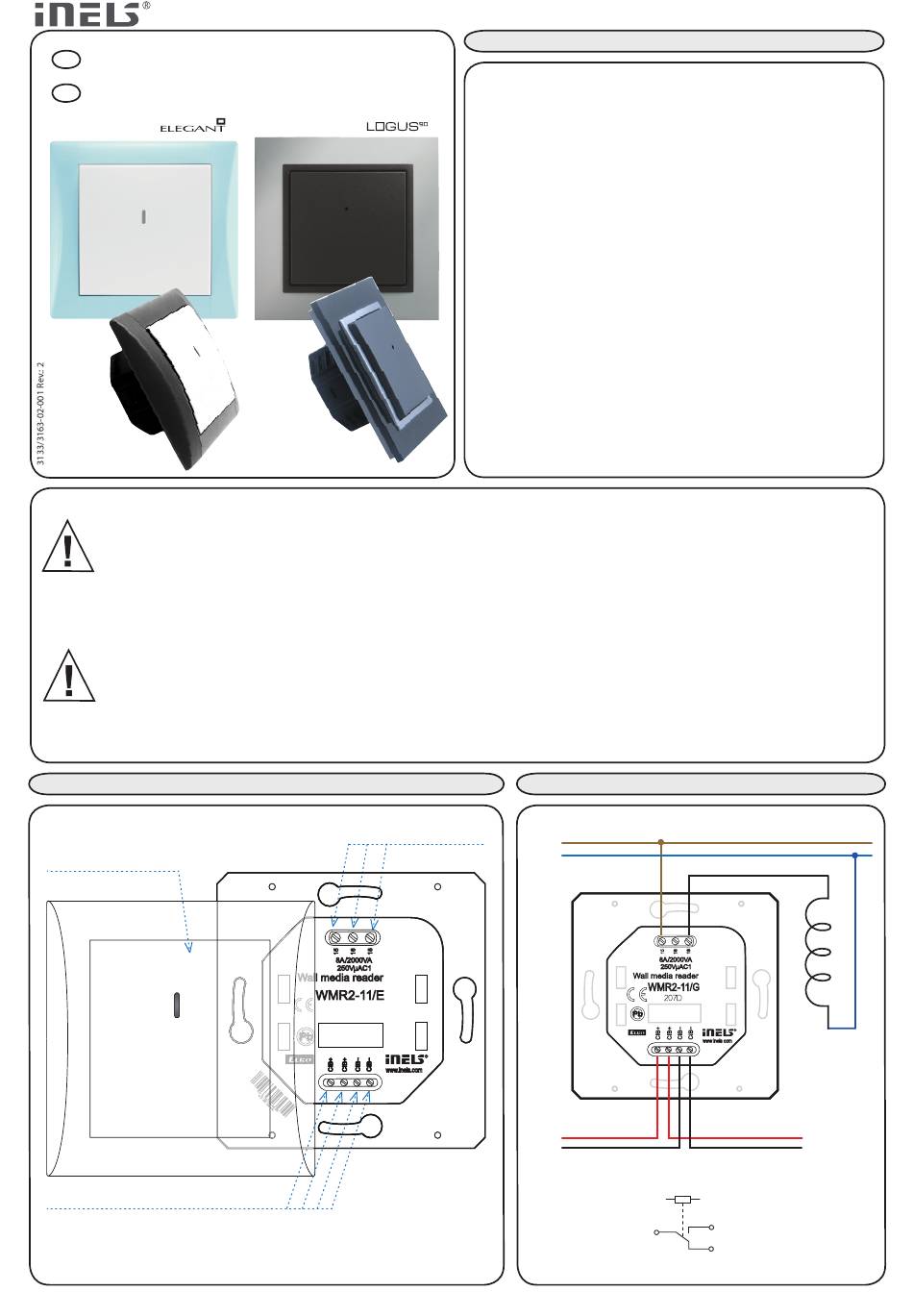

Popis přístroje / Description of device
Ovládací tlačítka
Control buttons
Datová sběrnice CIB
Data bus CIB
WMR2-11
WMR2-11/G
Relay contacts
Charakteristika / Characteristics
- Je určena pro čtení bezkontaktních medií (čipových karet, klíčenek,
apod.).
- Lze ji využít pro ovládání (zajištění/odjištění) EZS systému, jako
přístupový systém (dveře, brány, turnikety) a nebo jako řízené ovládání
spotřebičů (dle přidělených práv).
- WMR2-11 podporuje RFID media s nosnou frekvencí 125 kHz a s IC type
Unique 64 bits Ask Manchester.
- Obsahuje 2 tlačítka (UP/DOWN) funkčně shodné s WSB2-20.
- Indikační LED v kolébce ovladače může signalizovat stav ovládaného
spotřebiče podle předprogramovaného režimu.
- Reléový 8A výstup s přepínacím kontaktem AgSnO
přímo spínat ovládané zařízení (není podmínkou, nastavuje se v IDM).

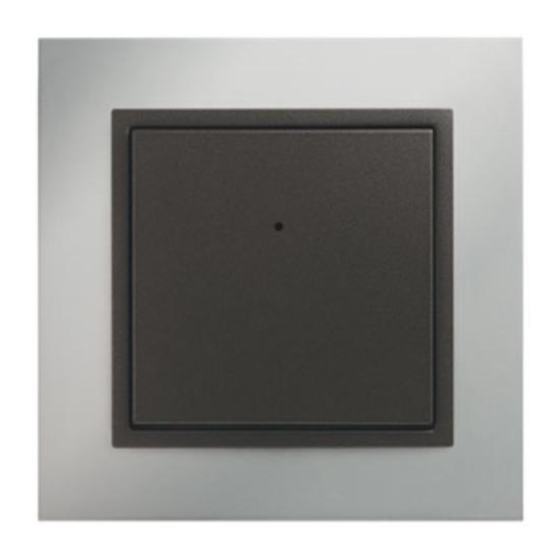

- WMR2-11 jsou designově koncipovány do řady přístrojů Elegant a
Logus 90 jsou určeny pro montáž do instalační krabice.
- Designed for reading of contactless media (chip cards, key chains, etc.)
- Can be used for security system controlling (locking/unlocking), as
a access system (doors, gates, etc.) and also as a control of appliances
operating (due to the designed permitions).
- WMR2-11 supports RFID media with frequence 125 kHz and with IC type
Unique 64 bits Ask Manchester.
- Contains two buttons (UP/DOWN) with same functions as WSB2-20.
- Indication LED can signal status of controlled appliance according to
preprogrammed mode.
- Relays output 8A with CO contact AgSnO
controlled appliance
- WMR2-11 in design Elegant and Logus90, designed for mounting into
installation box.
Zapojení / Connection
AC 230V
Kontakty relé
L
N
CIB+
CIB -
, kterým je možné
2
enables switching of
2
1
18
15
16
