INstRukCjA oBsługI / MANuAL INstRuCtIoNs
Czytnik kart WMR2-11
PL
EN

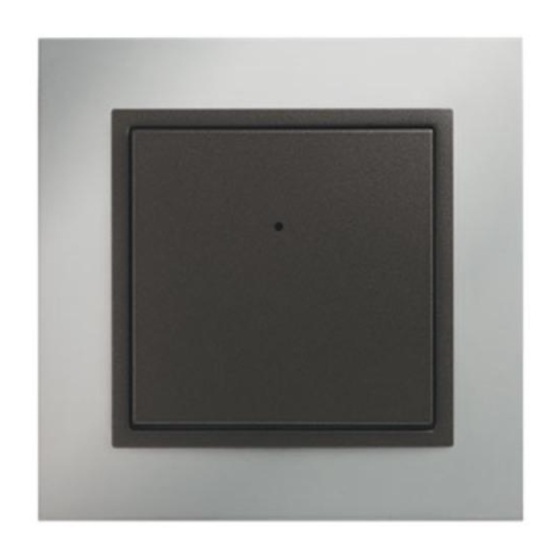

Card reader WMR2-11
Przed zainstalowaniem i uruchomieniem urządzenia, przeczytaj dokładnie instrukcję obsługi. Instrukcja przeznaczona jest dla użytkownika do
zainstalowania aparatu. Instrukcja musi być dołączona do dokumentacji elektroinstalacyjnej. Instrukcje obsługi można ją również odnaleść
na stronie internetowej www.inels.com. uwaga, niebezpieczeństwo porażenia prądem ! Montaż i podłączenie mogą wykonywać tylko osoby
wykwalifikowane posiadające wymagane uprawnienia. Nie dotykać części aparatu, które są pod napięciem. Niebezpieczeństwo zagrożenia życia.
Przy montażu, serwisie, korekcjach a także naprawach niezbędne jest dotrzymanie przepisów bezpieczeństwa, norm, dyrektyw i fachowych reguł
do pracy z urządzeniami elektrycznymi. Przed rozpoczęciem pracy z aparatem niezbędne jest wyłączenie napięcia zasilania tak, aby wszystkie
przewody, podłączone części i zaciski nie były pod napięciem. Instrukcja obejmuje tylko ogólne polecenia, które muszą być wykonane w ramach
danej instalacji. W ramach kontroli i serwisu należy skontrolować (przy wył. zasilaniu) dokręcenie zacisków.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. the instruction manual is designated
for mounting the device and for the user of such device. It has to be attached to electro-installation documentation. the instruction manual can
be also found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be done only by a
professional with an adequate electrical qualification, and all has to be done while observing valid regulations. Do not touch parts of the device that
are energized. Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to observe safety regulations,
norms, directives and special regulations for working with electrical equipment. Before you start working with the device, it is essential to have all
wires, connected parts, and terminals de-energized. this instruction manual contains only general directions which need to be applied in a particular
installation. In the course of inspections and maintenance, always check (while de-energized) if terminals are tightened.

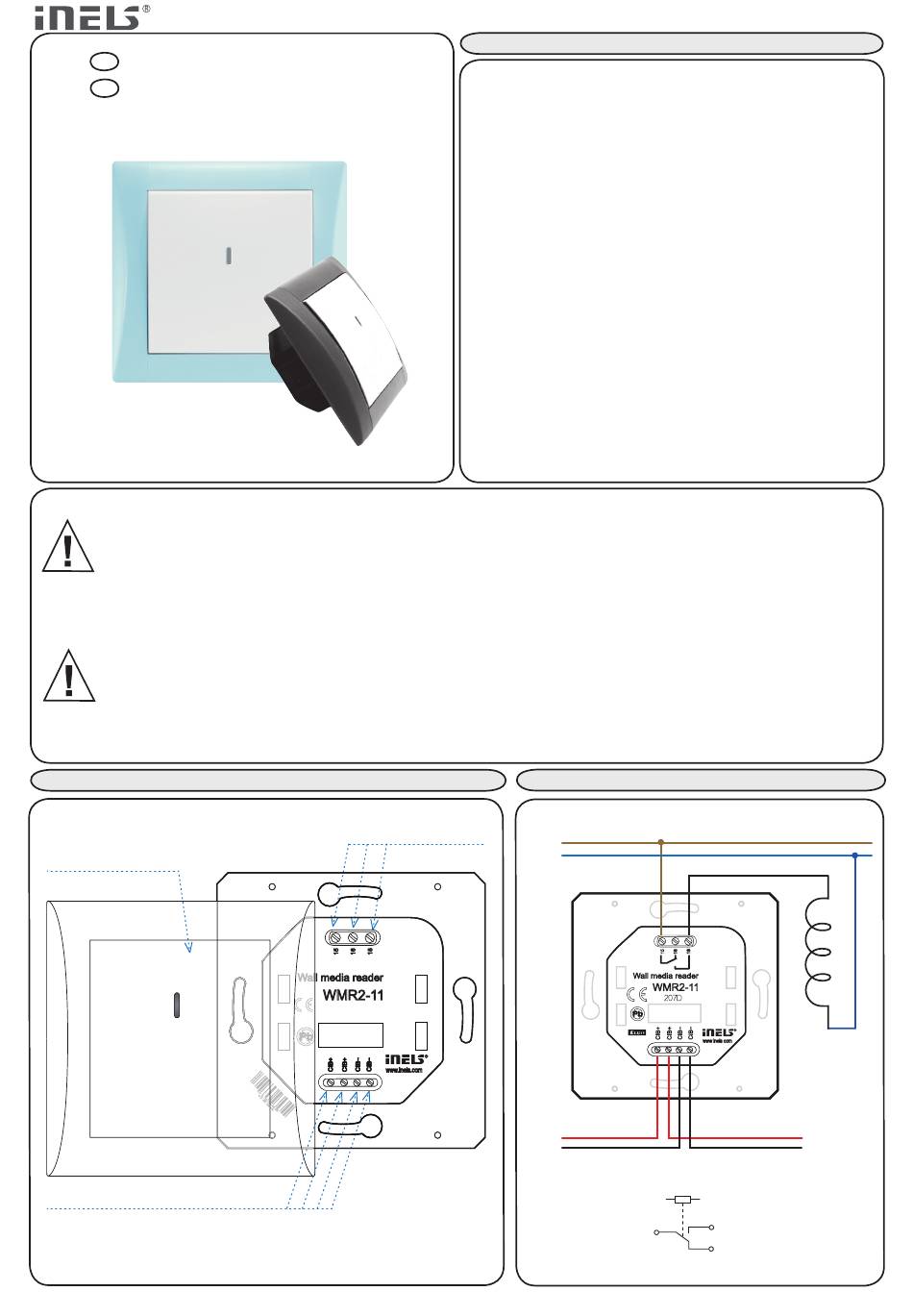

opis aparatu / Description of device
klawisz do sterowania
Control buttons
Magistrala CIB
Data bus CIB
Charakterystyka / Characteristics
- WMR2-11 jest RFID urządzenie przeznaczone jest dla odczytu mediów
bezkontaktowych (kart czypowych, breloków, itd.). to można wykorzystać np. do
sterowania systemu tak samo jako pin kod dostępu.
- WMR2-11 wspiera RFID media na częstotliwości 125 kHz i z IC type unique 64 bits
Ask Manchester.
- Czytnik kart wyprodukowany jest w wykonaniu łącznika grupowego WsB2-20. Czym
posiada także fukcje takiego łącznika. każdy z przycisków (kanałów) może mieć np.
podczas sterowania oświetlenia przypisane dalsze funkcje, można wykorzystać np.
do otwierania zamków lub do załączania jakichkolwiek urządzeń.
- LED umieszczona w przycisku może sygnalizować stan sterowanego urządzenia wg
programowanego trybu.
- Wyjście przekaźnikowe 8A ze stykiem przełącznym Agsno
- WMR2-11 produkowane są w szeregu łączników i gniazd Elegant i przenaczone są
dla montażu do puszki elektroinstalacyjnej.
- WMR2-11 is RFID device which is designated for reading contactless media (chip
cards, key chains, etc.) It can be used e.g. for system control as well as for access
codes.
- WMR2-11 supports RFID media with frequency 125 kHz and with IC type unique
64 bits Ask Manchester.
- Card reader is designed as a type of wall and group controller with short-way
control WsB2-20. this product has also all WsB2-20 functions. Each button (channel)
can be assigned by other functional modes (e.g. for control of door locks, switching
appliances, lights etc).
- Indication LED can signalize state of controlled appliance according to pre-
programmed mode.
- Relays 8A output with changeover contact Agsno
- WMR2-11 is designed t fit into Elegant line and is designated for mounting into
wiring box.
3133-02-001 Rev.: 0
Podłączenie / Connection
styki przekaźnika
Relay contacts
AC 230V
L
N
CIB+
CIB -
1
15
.
2
.
2
18
16
