Summary of Contents for MicroNova O026

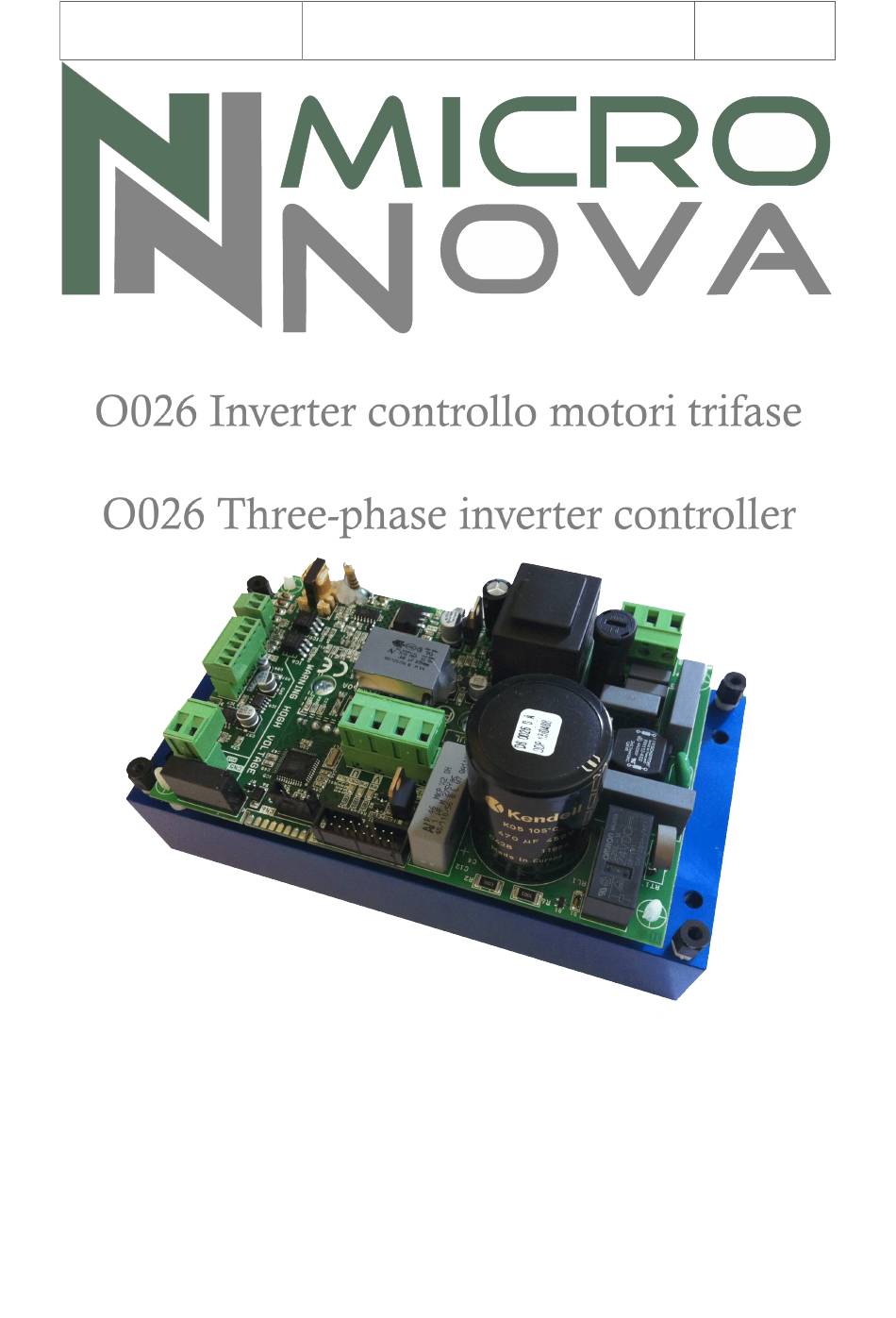

- Page 1 Micronova date 01/03/2016 O026 Controller pag. 1 di 19 O026 Inverter controllo motori trifase O026 Three-phase inverter controller ANUALE ECNICO ’ PER L INSTALLATORE ECHNICAL ANUAL FOR INSTALLERS info@micronovasrl.com www.micronovasrl.com...
-
Page 2: Table Of Contents
Micronova data 01/03/2016 Controllore O026 pag. 2 di 19 INDICE 1. PREFAZIONE ..................3 2. REVISIONI ..................... 3 3. INTRODUZIONE ................... 3 3.1 Ambito applicazione..............3 3.2 Descrizione generale ..............3 3.3 Protezioni ................... 3.4 Normative ................... 3 4. SPECIFICHE TECNICHE .............. - Page 3 Micronova date 1/03/2016 O026 Controller pag. 3 di 19 INDEX PREFACE..................REVISIONS..................3 INTRODUCTION................Scope……………..............3 General description..............Protection................... Regulations................... 3 TECHNICAL SPECIFICATIONS............4 Electrical specifications..............4 Environmental specifications............4 Mechanical specifications............. 4 Connections................5 INSTALLATION................. 7 USER INTERFACE................7 Description of the console............
-
Page 4: Prefazione

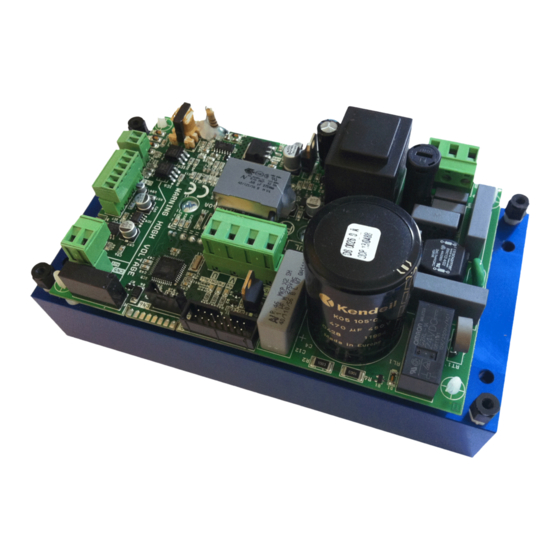

3. INTRODUZIONE 3.1 Ambito di applicazione Il presente documento descrive il controllore O026. Tale dispositivo è stato realizzato per lo specifico impiego nei controlli di velocità di motori trifase usando un adeguato numero di ingressi e uscite. 3.2 Descrizione generale Il controllore è... - Page 5 Drafted by revisions 3. INTRODUCTION 3.1 Scope This document describes the O026 controller. The device has been manufactured for the specific use in three-phase motor speed controls using an appropriate number of inputs and outputs. 3.2 General description The controller is composed of an electronic board provided with a set of connectors joined to a dissipating aluminium plate.
-
Page 6: Specifiche Tecniche
Micronova data 01/03/2016 Controllore O026 pag. 6 di 19 4. SPECIFICHE TECNICHE Sono qui di seguito elencate le specifiche del dispositivo. Fare riferimento alla figura 2 e alla tabella 1 per le connessioni elettriche della scheda. 4.1 Specifiche elettriche Tensione di alimentazione 230V ±... - Page 7 Micronova date 1/03/2016 O026 Controller pag. 7 di 19 4. SPECIFICHE TECNICHE Device specifications are as follows. Refer to figure 2 and table 1 for the electrical connections of the board. 4.1 Electrical specifications Power supply voltage 230V ± 15%, 50/60 Hz...
-
Page 8: Connessioni
Micronova data 01/03/2016 Controllore O026 pag. 8 di 19 4.4 Connessioni Qui di seguito è riportato lo schema tipico di connessione del controllore. fig.2... - Page 9 Micronova date 1/03/2016 O026 Controller pag. 9 di 19 4.4 Connections Below is the typical pattern of the connections of the controller: fig.2...
- Page 10 Micronova data 01/03/2016 Controllore O026 pag. 10 di 19 La tabella seguente riporta nel dettaglio i connettori disponibili con relativa piedinatura e descrizione funzionale. connettore etichetta descrizione Terminale di collegamento terra Neutro Fase O.C (onde convogliate) 1-2-3 Controllo frequenza con potenziometro 10KOhm...
- Page 11 Micronova date 01/03/2016 O026 Controller pag. 11 di 19 The following table shows in detail the available connectors with relative pinouts and functional descriptions. connector description GND terminal Neutral Phase O.C Carrier waves 1-2-3 Control frequency with potentiometer 10k Ohm...
-
Page 12: Installazione
Micronova data 01/03/2016 Controllore O026 pag. 12 di 19 5. INSTALLAZIONE Installare la scheda in posizione verticale come da figura 2. I cavi e i morsetti in dotazione sono sufficienti a garantire il corretto cablaggio delle connessioni a tutti gli elementi del circuito elettrico. - Page 13 Micronova date 1/03/2016 O026 Controller pag. 13 di 19 Install the board in vertical position, as shown in figure 2. The supplied cables and termi- nals are sufficient to ensure the correct wiring of connections to all the elements of the electrical circuit.
-
Page 14: Funzioni Software
Micronova data 01/03/2016 Controllore O026 pag. 14 di 19 7. FUNZIONI SOFTWARE 7.1 ACCENSIONE / SPEGNIMENTO Dalla pagina del menù principale (figura 4 e 5) , in modalità SPENTO è possibile accende- re l’inverter mantenendo premuto il tasto P4 per almeno 3 secondi. Analogamente, dallo 28.5°c... - Page 15 Micronova date 1/03/2016 O026 Controller pag. 15 di 19 7. SOFTWARE FEATURES 7.1 ON / OFF From the main menu (fig. 4 and fig. 5), in OFF mode you can switch on the inverter by holding the P4 button for 3 seconds. stato ACCESO, si passa allo stato SPENTO premendo fig.4-5...
-
Page 16: Impostazione Senso Rotazione Motore
Micronova data 01/03/2016 Controllore O026 pag. 16 di 19 7.3 IMPOSTAZIONE SENSO ROTAZIONE MOTORE Dalla pagina del menù principale (figura 4 e 5) , sia in modalità spento che acceso, è possi- bile agendo sui tasti P6 o P5 scegliere il senso di rotazione motore. Il display visualizza in questo caso la relativa schermata rappresentata in figura 7. - Page 17 Micronova date 01/03/2016 O026 Controller pag. 17 di 19 7.3 SETTING THE MOTOR ROTATION DIRECTION From the main page (figure 4 and figure 5), in the on-off mode, by using P6 and P5 buttons it’s possible to choose the direction of motor rotation. The relative screen is shown in fig- ure 6.
- Page 18 Micronova data 01/03/2016 Controllore O026 pag. 18 di 19 INFORMAZIONE Micronova si riserva di effettuare al presente manuale e agli oggetti ivi descritti modifiche e/o mi- gliorie in ogni momento senza alcun dovere di preavviso. Vietata la riproduzione anche parziale senza autorizzazione scritta da parte di Micronova.
- Page 19 Micronova date 01/03/2016 O026 Controller pag. 19 di 19 INFORMATION Micronova reserves the right to amend this manual and objects described herein and/or make improvements without any obligation to provide a forewarning. Partial or complete reproduction of this manual is strictly forbidden, without prior permission Micronova S.r.l.
