MANUALE D'USO / USER MANUAL
BOCCHETTA DI MANDATA MOTORIZZATA BIANCA
CON TELECOMANDO E ALIMENTATORE - "VEGA MASTER"

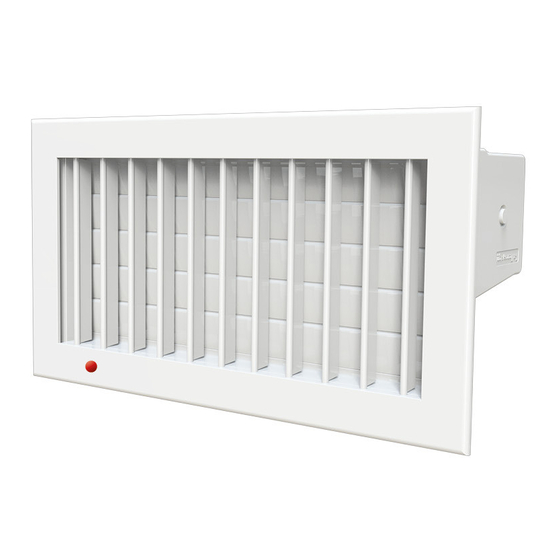

"VEGA MASTER" WHITE ELECTRIC SUPPLY GRILLE
WITH IR REMOTE CONTROL AND POWER PACK
GAD200001 - GAD200002 - GAD200003 - GAD200004
GAD200005 - GAD200006 - GAD200007 - GAD200008
"VEGA SLAVE" WHITE ELECTRIC SUPPLY GRILLE
GAD200013 - GAD200014 - GAD200015 - GAD200016
GAD200017 - GAD200018 - GAD200019 - GAD200020
VEGA
POINT
STAR
STAR
POINT
Air Curtains and
Accessories
Air Control System
Instruments &
Tools
VEGA MASTER
Multi - Zone
COD. CMU00033
REV. 01 / 31-05-2019
ON
OFF
VEGA
POINT
www.tecnosystemi.com
Advertisement
Related Manuals for Tecnosystemi VEGA MASTER
Summary of Contents for Tecnosystemi VEGA MASTER
- Page 1 COD. CMU00033 REV. 01 / 31-05-2019 MANUALE D’USO / USER MANUAL BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO E ALIMENTATORE - “VEGA MASTER” “VEGA MASTER” WHITE ELECTRIC SUPPLY GRILLE POINT WITH IR REMOTE CONTROL AND POWER PACK GAD200001 - GAD200002 - GAD200003 - GAD200004 GAD200005 - GAD200006 - GAD200007 - GAD200008 BOCCHETTA DI MANDATA MOTORIZZATA BIANCA - “VEGA SLAVE”...
- Page 2 Tools Solutions Il presente manuale include: descrizione tecnica, funzionamento, installazione, istruzioni di montaggio e dati tecnici della bocchetta motorizzata VEGA MASTER / VEGA SLAVE. La bocchetta motorizzata può essere utilizzata negli impianti canalizzati nuovi ed esistenti. Il Accessories For Heating funzionamento della bocchetta avviene tramite telecomando IR in dotazione.
- Page 3 Multi - Zone Air Control System La bocchetta non è stata progettata per l’utilizzo da parte di bambini, persone con disabilità fisiche o mentali, persone con disturbi sensoriali, persone senza adeguate Instruments & Ventilation Tools Solutions qualifiche. Le operazioni di installazione e collegamento devono essere eseguite solo da personale qualificato dopo adeguato addestramento sulla sicurezza.
- Page 4 Multi - Zone Air Control System PRECAUZIONI OPERATIVE DI SICUREZZA Instruments & Ventilation Tools SAFETY OPERATIONS WARNING Solutions Non toccare la bocchetta con le Accessories For Heating mani bagnate. Non eseguire la Non lavare la bocchetta con acqua. manutenzione sulla bocchetta con le Proteggere le parti della bocchetta mani bagnate.
- Page 5 Multi - Zone Air Control System VEGA MASTER Instruments & Ventilation Tools Solutions Accessories For Heating DIM. DIMENSIONI FORO DIMENSIONS CODICE DESCRIZIONE HOLE (mm) CODE DESCRIPTION SIZE (mm) BOCCHETTA DI MANDATA MOTORIZZATA BIANCA CON TELECOMANDO E ALIMENTATORE - VEGA 300x100 MASTER...
- Page 6 Multi - Zone Air Control System VEGA SLAVE Instruments & Ventilation Tools Solutions Accessories For Heating DIM. DIMENSIONI FORO DIMENSIONS CODICE DESCRIZIONE HOLE (mm) CODE DESCRIPTION SIZE (mm) BOCCHETTA DI MANDATA MOTORIZZATA BIANCA VEGA - 300x100 SLAVE GAD200013 300 x 100 WHITE ELECTRIC SUPPLY GRILLE “VEGA”...
- Page 7 IR RECEIVER IS CLOSED. IN THE FRAME OF THE GRLLE. IN THE FRAME OF THE GRLLE. La serie di bocchette “Vega Master” fornisce In the “Vega Master” remote control and di serie il telecomando e l’alimentatore. power pack are included.
- Page 8 Connettore per collegamento 230 Vac. Vega Slave in cascata Connettore DISABILITATO NON UTILIZZARE Multi - Zone Air Control System Connettore USCITA consenso ON/OFF VEGA MASTER INSTALLAZIONE BOCCHETTA E TELECOMANDO Instruments & Ventilation VEGA MASTER Tools Solutions INSTALLATION OF AND REMOTE CONTROL 1.
- Page 9 Il collegamento tra le bocchette va effettuato con i cavi presenti nel catalogo Tecnosystemi (non forniti di serie). The connection between the grilles must be made using the cables indicated in the Tecnosystemi catalogue (not supplied as standard). NON UTILIZZARE CAVI PER RETI LAN --- DO NOT USE CABLES FOR LAN NETWORKS Il collegamento tra bocchetta Master e l’ultima bocchetta Slave non deve superare...
-
Page 10: Garanzia / Warranty
Multi - Zone Air Control System GARANZIA / WARRANTY Instruments & Ventilation Tools Solutions La garanzia ha durata di 2 anni a decorrere dalla data di consegna. L’azienda fornitrice garantisce la qualità dei materiali impiegati e la corretta realizzazione dei componenti. La garanzia copre difetti di materiale e di fabbricazione e si intende relativa alla fornitura dei pezzi in sostituzione di qualsiasi componente che presenti difetti, senza che possa venir reclamata alcuna indennità, interesse o Accessories... - Page 11 Multi - Zone Air Control System NOTE Instruments & Ventilation Tools Solutions Accessories For Heating...
- Page 12 Air Conditioning Accessories Multi - Zone Air Control System Instruments & Ventilation Tecnosystemi S.p.A. Tools Solutions via dell’Industria, 2/4 - Z.I. San Giacomo di Veglia 31029 Vittorio Veneto (Treviso) - Italia Tel +39 0438.500044 - Fax +39 0438.501516 Numero Verde 800 904474 (only for Italy) email: info@tecnosystemi.com...
