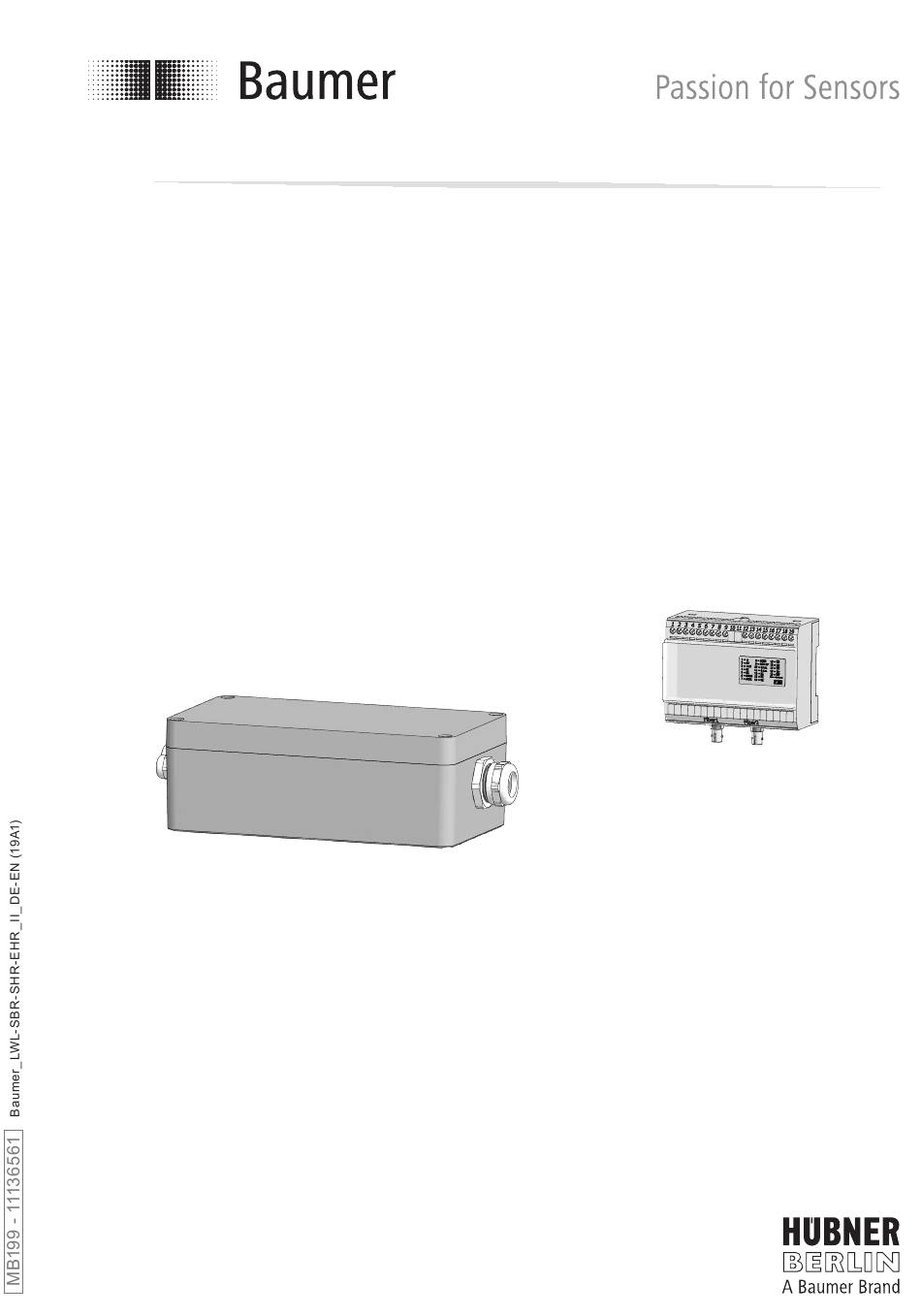

- Page 1 Montage- und Betriebsanleitung Installation and operating instructions LWL-SBR • LWL-SHR • LWL-EHR Lichtwellenleiter(LWL)-Sender/Empfänger mit Outdoor-Box Fiber-optic transmitter/receiver with outdoor box...
-
Page 2: Table Of Contents
..................................Schritt 5 ..................................Schritt 6 ..................................Schritt 7 ..................................Schritt 8 ..................................Anschlussschema ................................Abmessungen und elektrischer Anschluss ..................... LWL-Sender eingebaut in Outdoor-Box: LWL-SBR ................6.1.1 Abmessung ................................LWL-Sender: LWL-SHR ............................6.2.1 Abmessung/Anschlussbelegung ........................ LWL-Empfänger: LWL-EHR ..........................6.3.1 Abmessung/Anschlussbelegung ........................ - Page 3 ..................................... Step 6 ..................................... Step 7 ..................................... Step 8 ..................................... Connecting diagram ................................ Dimensions and electrical connection ......................... Fiber-optic transmitter mounted in outdoor box: LWL-SBR ..............6.1.1 Dimension .................................. Fiber-optic transmitter: LWL-SHR ......................... 6.2.1 Dimension/connecting assignment ......................Fiber-optic receiver: LWL-EHR ........................
-
Page 4: Allgemeine Hinweise
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. MB199 - 11136561... -
Page 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Page 6: Funktionsweise
Drehgeber durch tures square-wave signals from the die Drehbewegung erzeugten Rechteck- connected encoder and converts them signale und wandelt diese in ein Baumer into a Baumer specific data format. This eigenes Datenformat um. Diese Informati- data is protected by a CRC checksum onen sichert der Sender mittels CRC- against bit errors and is transmitted Prüfsumme gegen Bitfehler und überträgt... -
Page 7: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Outdoor-Box für LWL-Sender Outdoor box for fiber-optic transmitter Abdeckung Cover Schraube für Abdeckung M6x25 mm Screw for cover M6x25 mm Normschiene nach EN 50022 Standard rail according to EN 50022 Kabelverschraubung M20x1,5 mm Cable gland M20x1.5 mm für Sensorkabel ø5...13 mm for Sensor cable ø5...13 mm Kabelverschraubung M16x1,5 mm... -
Page 8: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) LWL-Kabel Glasfaser Multimode Fiber optic cable multimode 62.5/125 µm with 2x 62,5/125µm mit ST-Stecker ST connector Anschlusskabel für +UB und 0 V Connecting cable for +UB and 0 V HEK 8 Sensorkabel, als Zubehör erhältlich, HEK 8 sensor cable, available as accessory,... -
Page 9: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 22 mm 17 mm 30 mm Schritt 2 Step 2 Stromanschluss HTL/TTL Power supply Anschluss vom Drehgeber ø5...9 mm Connection from the encoder ø9...13 mm * Siehe Seite 4 oder 5 See page 4 or 5 Anschlussbelegung in Abschnitt 6.2, Note the connecting assignment in... -
Page 10: Schritt 3
Montage / Mounting Schritt 3 Step 3 Schutzkappen entfernen Remove protecting caps Schritt 4 Step 4 2x 62.5/125 µm Anschluss zum 2x ø2.7 mm LWL-Empfänger Fiber optic Connection to the fiber-optic transmitter ø7...10.5 mm * Siehe Seite 4 oder 5 See page 4 or 5 Zur Gewährleistung der angegebenen To ensure the specified protection Schutzart sind nur geeignete Kabel-... -
Page 11: Schritt 7
Montage / Mounting Schritt 5 Step 5 Klick Schritt 6 Step 6 22 mm 30 mm 17 mm Kabelschirm Cable shield * Siehe Seite 4 oder 5 See page 4 or 5 MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) -
Page 12: Step 7
Montage / Mounting Schritt 7 Step 7 11 * Schutzkappen entfernen Remove protecting caps Schritt 8 Step 8 Klick * Siehe Seite 4 oder 5 See page 4 or 5 MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) -
Page 13: Anschlussschema
Connecting diagram Inkrementaler Drehgeber Incremental encoder HTL/TTL Anschluss zur Regelelektronik Connection to control electronics LWL-EHR LWL-Empfänger Fiber-optic receiver LWL-SHR LWL-Sender Fiber-optic transmitter LWL-SBR LWL-Sender eingebaut in Outdoor-Box Fiber-optic transmitter mounted in outdoor box ≤1500 m MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) -
Page 14: Abmessungen Und Elektrischer Anschluss
Abmessungen und elektrischer Anschluss / Dimensions and electrical connection Abmessungen und elektrischer Dimensions and electrical con- Anschluss nection LWL-Sender eingebaut in Outdoor- Fiber-optic transmitter mounted in Box: LWL-SBR outdoor box: LWL-SBR 6.1.1 Abmessung 6.1.1 Dimension MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) -
Page 15: Lwl-Sender: Lwl-Shr
Abmessungen und elektrischer Anschluss / Dimensions and electrical connection LWL-Sender: LWL-SHR Fiber-optic transmitter: LWL-SHR 6.2.1 Abmessung/Anschlussbelegung 6.2.1 Dimension/connecting assignment Klemme Belegung Terminal Assignment Schirm/Shield K1 (A+) K1 (A-) K2 (B+) K2 (B-) K0 (R+) K0 (R-) Err (Err+) Err (Err-) Nicht benutzen/Do not use Nicht benutzen/Do not use Nicht benutzen/Do not use... -
Page 16: Beschreibung Der Anschlüsse
Abmessungen und elektrischer Anschluss / Dimensions and electrical connection 6.3.2 Beschreibung der Anschlüsse 6.3.2 Terminal significance 6.3.2.1 Ausgänge 6.3.2.1 Outputs K1 (A+), K1 (A-), K2 (B+), K2 (B-), K1 (A+), K1 (A-), K2 (B+), K2 (B-), K0 (R+ ), K0 (R-) K0 (R+ ), K0 (R-) Übertragene Inkrementalsignale des Transferred incremental signals of the... -
Page 17: Led-Betriebszustände
Abmessungen und elektrischer Anschluss / Dimensions and electrical connection SW2 off SW2 off Summenfehler SSum „LOW“ bei Übertra- Sum error SSum „LOW“ at transmission gungsfehler error SW2 on SW2 on Summenfehler SSum „LOW“ bei Übertra- Sum error SSum „LOW“ at transmission gungs- und EMS-Fehler and EMS error SW3 off... -
Page 18: Lwl-Kabel
Rosa/Pink = K0 (R-) Cable shield Schwarz/Black = Err (Err-) Violett/Violet = Err 0V Masseanschluss (für die Signale) Ground (for the signals) Nur bei angeschlossenem Baumer Drehgeber mit EMS-Ausgang Only for connected Baumer encoder with EMS output MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1) -
Page 19: Technische Daten
-20...+70 °C (ohne Betauung) • Anschluss: Schraubklemmenanschluss, 2x ST-Stecker • Gehäuseart: Montage auf Normschienen nach EN 50022 LWL-Sender in Outdoor-Box: LWL-SBR • Abmessungen B x H x L: 122 x 81 x 220 mm • Schutzart DIN EN 60529: IP66/IP67 •... -
Page 20: Technical Data
Screw terminal connector, 2x ST connector • Housing type: Mounting on standard rails acc. to EN 50022 Fiber-optic transmitter in outdoor box: LWL-SBR • Dimensions W x H x L: 122 x 81 x 220 mm • Protection DIN EN 60529: IP66/IP67 •... - Page 21 MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1)
- Page 22 MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1)
- Page 23 MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1)
- Page 24 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion MB199 - 11136561 Baumer_LWL-SBR-SHR-EHR_II_DE-EN (19A1-22.05.2019)
