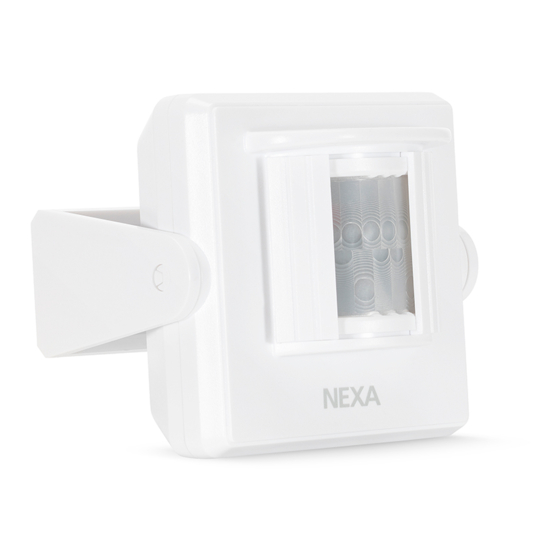

Nexa LMDT-810 Quick Start Manual

LMDT-810
RÖRELSEVAKT
För utomhusbruk
TEKNISK DATA
LMDT-810
Batteri 2 x 1,5V AAA
Frekvens System Nexa (433,92 MHz)
Räckvidd upp till 30 m
Strömförbrukning < 1 W (standby)
Min. detekteringsnivå 10 LUX ± 5 LUX
Horisontell detekteringsvinkel 20°– 110°
Vertikal detekteringsvinkel 110°
Max. Detekteringsavstånd 10 m
Drifttemperatur -20 till 40 °C
IP klassificering Utomhusbruk, IP44
Mått, B x H x D 78 x 87 x 47 mm
Declaration of conformity finns tillgänglig på www.nexa.se
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
SVENSKA
Rörelsevakt för utomhusbruk, IP 44 klassad. Mottagaren har full
kompatibilitet med övriga produkter i System Nexa. Observera
att LMDT-810 inte är lämplig att användas tillsammans med
dimmermottagare.
INSTALLATION
Montera LMDT-810 2-3 meter över marknivå. Undvik placering där
rörelsevakten utsätts för direkt solljus eller värmekällor och direkt
närhet till objekt som oavsiktligt kan trigga rörelsevakten (träd mm).
Ta loss väggfästet och lossa skruvarna på baksidan av
rörelsevakten för åtkomst till inställningar och batterifack. Montera 2
stycken AAA batterier. Vänta 1 minut med att göra inställningar efter
att batterierna monterats, detta för att sensorn skall initieras korrekt.
INLÄRNING AV MOTTAGARE
För att styra System Nexa mottagare måste rörelsevakt och
mottagare kopplas ihop enligt följande;
1. Sätt LEARN omkopplaren i läge DEL
2. Sätt mottagaren i inlärningsläge, se mottagarens bruksanvisning.
3. Sätt LEARN omkopplaren i läge SET
BEKRÄFTELSE INLÄRNING
Mottagarens LED blinkar 2 gånger.
RADERING AV MINNESPLATS I MOTTAGARE
1. Sätt LEARN omkopplaren i läge SET
2. Sätt mottagaren i inlärningsläge, se mottagarens bruksanvisning.
3. Sätt LEARN omkopplaren i läge DEL
BEKRÄFTELSE AV RADERING
Mottagarens LED blinkar 2 gånger.
OMKOPPLARE FÖR LJUSKÄNSLIGHET (LUX)
Med omkopplaren ställs detektorns känslighet i förhållande till
omgivande ljusförhållande in.
Detekterar rörelse oavsett omgivande ljusförhållande.
Läge H
(Använd detta läge vid inkoppling mot dörrklocka)
Läge M Detekterar rörelse vid omgivande ljus nivå under 20 LUX (±5 LUX)
Läge L Detekterar rörelse vid omgivande ljus nivå under 10 LUX (±5 LUX)
OMKOPPLARE FÖR TIDSINTERVALL
Vid detektering av rörelse skickar rörelsevakten en PÅ signal till
inlärda mottagare, efter valt tidsintervall skickas sedan en AV
signal. Om rörelse detekteras innan inställd tid uppnåtts förlängs
tidsintervallet med inställt värde.
Med vredet för tidsintervall ställs önskad fördröjning in.
AV-signal skickas 5 sekunder efter detektering av rörelse
5 s
(Rekommenderas vid inkoppling mot dörrklocka)
1 m AV-signal skickas 1 minut efter detektering av rörelse
5 m AV-signal skickas 5 minuter efter detektering av rörelse
10 m AV-signal skickas 10 minuter efter detektering av rörelse
INDIKERING LÅGT BATTERI
Låg batterinivå indikeras med blinkande röd LED i rörelsevaktens
lins.
DETEKTERINGSVINKEL
Detekteringsvinkeln för LMDT-810 är 110 grader. Om du vill minska
vinkeln så använder du det medföljande linsskyddet. Du kan klippa
av linsskyddet och därigenom välja vinkel mellan 20 och 110 grader.
DETEKTERINGSAVSTÅND
Det maximala detekteringsavståndet är 10 meter och anpassas
genom att justera rörelsevaktens vinkel i väggfästet.
ÖVRIG INFORMATION
Räckvidd inomhus: upp till 30 m (optimala förhållanden).
Räckvidden är starkt beroende av lokala förhållanden, till exempel
om det finns metaller i närheten. Exempelvis har den tunna
metallbeläggning i energiglas med låg emissivitet negativ inverkan
på radiosignalernas räckvidd. Det kan finnas begränsningar
för användningen av enheten utanför EU. Om tillämpligt bör du
kontrollera att enheten överensstämmer med lokala föreskrifter.
Max belastning: Anslut aldrig lampor eller utrustning som
överskrider mottagarens maximala belastning. Det kan leda till fel,
kortslutning eller brand.
Livsuppehållande utrustning: Använd aldrig Nexas produkter
till livsuppehållande utrustning eller andra apparater där fel eller
störningar kan få livshotande följder.
Störningar: Alla trådlösa enheter kan drabbas av störningar som
kan påverka prestandan och räckvidden. Det minsta avståndet
mellan två mottagare bör därför vara åtminstone 50 cm
Reparation: Försök inte att reparera produkten. Den innehåller inga
reparerbara delar.
Vattentäthet: Produkten är inte vattentät. Se till att den alltid är
torr. Fukt gör att elektroniken inuti fräts sönder och kan leda till
kortslutning, fel och risk för elstötar.
Rengöring: Rengör produkten med en torr trasa. Använd inte
kemikalier, lösningsmedel eller starka rengöringsmedel.
Miljö: Utsätt inte produkten för stark värme eller kyla, eftersom det
kan skada eller förkorta de elektroniska kretsarnas livslängd.

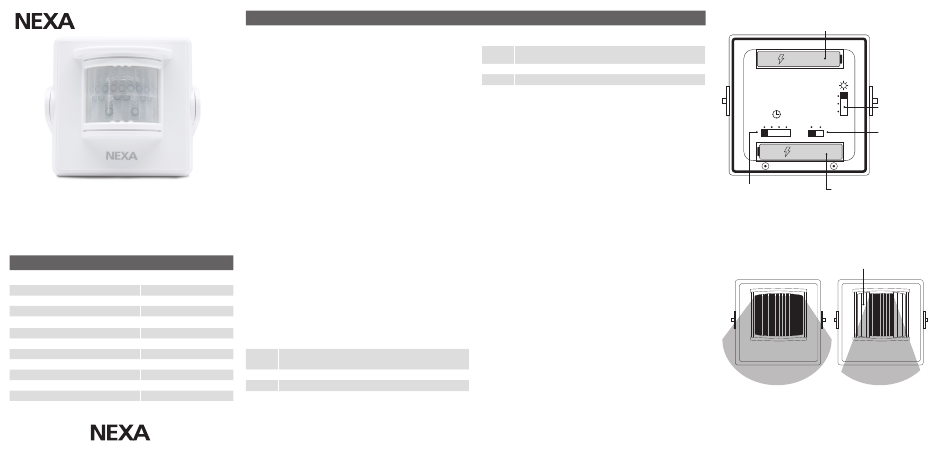

Batteri (ingår ej)
+
– 1,5V AAA
H
M
Omkopplare LUX
L
LEARN
5s 1m 5m 10m
DEL SET
+
– 1,5V AAA
Inlärningsknapp
+ 1,5V AAA –
H
M
L
LEARN
5s 1m 5m 10m DEL SET
Omkopplare tidsintervall Batteri (ingår ej)
+ –
1,5V AAA
DETEKTERINGSVINKEL
Utan linsskydd Med linsskydd
NEXA NEXA
NEXA NEXA
110° 20–92°
NEXA
