Exsys EX-3660 Manual

HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-3660. Please refer your computer's reference manual whenever in doubt.
1. Turn off the power from your computer and any other connected peripheral.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer
case and gently slide the cover off.
3. Locate an available PCI-Express expansion Slot.
4. Align the EX-3660 with the expansion Slot, and then gently but firmly, insert the card.
Make sure that the card is seated and oriented correctly.
5. Install the correctly modules into the M.2 NGFF slots at the EX-3660. If you want to use a
SATA M.2 NGFF module, it is necessary to connect a SATA cable to the SATA ports of
the EX-3660 and connect it to the mainboard. Make sure that the module is seated and
oriented correctly.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
All Operating systems
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
5
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

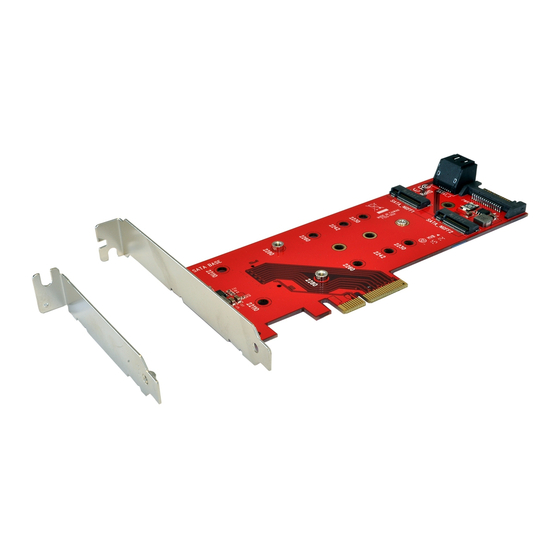

Die EX-3660 ist eine M.2 NGFF Schnittstellenkarte mit zwei M.2 NGFF Ports für den Anschluss
von M.2 NGFF Module. Es ist auch möglich zwei SATA M.2 NGFF Module einzusetzen. Dazu
müssen Sie aber die zwei vorhandenen SATA Ports mit dem Mainboard verbinden. Die Module
M.2 NGFF 22110, 2280, 2260 und 2242 können eingesetzt werden. Es werden Module unter-
stützt mit B-Key sowie auch B+M Key. Die EX-3660 gewährleistet eine sichere Datenübertra-
gung bis zu 6GB/s! Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da
die Einstellungen der Karte vom System (BIOS) und beim installieren des Betriebssystems
automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
VERSCHIEDENE MODULE
Mittels den sogenannten „Keys" wird sichergestellt, dass nur kompatible Module in einen M.2
NGFF Port passen. Gebräuchlich sind derzeit Key B, Key M und Key B+M.
6
Anleitung
Vers. 1.0 / 17.01.17
2x 7 Pin SATA3 Anschluss
PCI-Express x4 bis x16, M.2 NGFF
Alle Betriebssysteme
2x M.2 NGFF Slot, 2x 7 Pin SATA3 Anschluss, 1x 15 Pin Power
Anschluss
EX-3660, Anleitung, Low Profile Bügel, Schrauben für M.2 Module
CE / FCC / RoHS / WEEE DE97424562 / WHQL
1
EX-3660
SATA 15 pin Power Anschluss
vom PC-Netzteil
2x Slot für M.2 NGFF Modul
(B-Key oder B+M-Key)
