HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-3655. Please refer your computer's reference manual whenever in doubt.
1.
Turn off the power from your computer and any other connected peripheral.
2.
Remove the mounting screws located at the rear and/or sides panels of your Computer
case and gently slide the cover off.
3.
Locate an available PCI-Express expansion Slot.
4.
Align the EX-3655 with the expansion Slot, and then gently but firmly, insert the card.
Make sure that the card is seated and oriented correctly.
5.
Install the correctly modules into the M.2 NGFF slots at the EX-3655. Make sure that the
module is seated and oriented correctly.
6.
Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
All Operating systems
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
5
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-3655 ist eine M.2 NGFF Schnittstellenkarte mit zwei M.2 NGFF Ports, für den Anschluss
von M.2 NGFF Module. Die Module M.2 NGFF 22110, 2280, 2260 und 2242 können eingesetzt
werden. Es werden Module unterstützt mit B-Key sowie auch B+M Key. Die EX-3655 gewähr-
leistet eine sichere Datenübertragung bis zu 6GB/s! Es ist nicht möglich die I/O Adressen und
Interrupts manuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und beim
installieren des Betriebssystems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
VERSCHIEDENE MODULE
Mittels den sogenannten „Keys" wird sichergestellt, dass nur kompatible Module in einen M.2
NGFF Port passen. Gebräuchlich sind derzeit Key B, Key M und Key B+M.
6
Anleitung
Vers. 1.0 / 16.01.17
2x Slot für M.2 NGFF Modul
(B-Key oder B+M-Key)
PCI-Express x4 bis x16, M.2 NGFF
Alle Betriebssysteme
2x M.2 NGFF Slot, 1x 4 Pin Floppy Stecker
EX-3655, Anleitung, Low Profile Bügel, Schrauben für M.2 Module
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
1

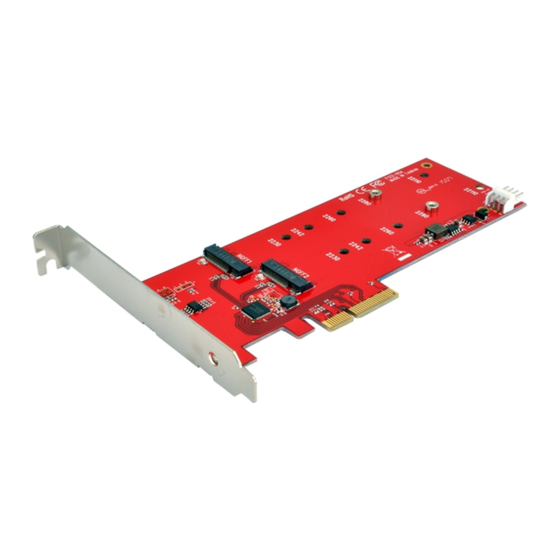

EX-3655
Anschluss für Stecker
vom PC-Netzteil
