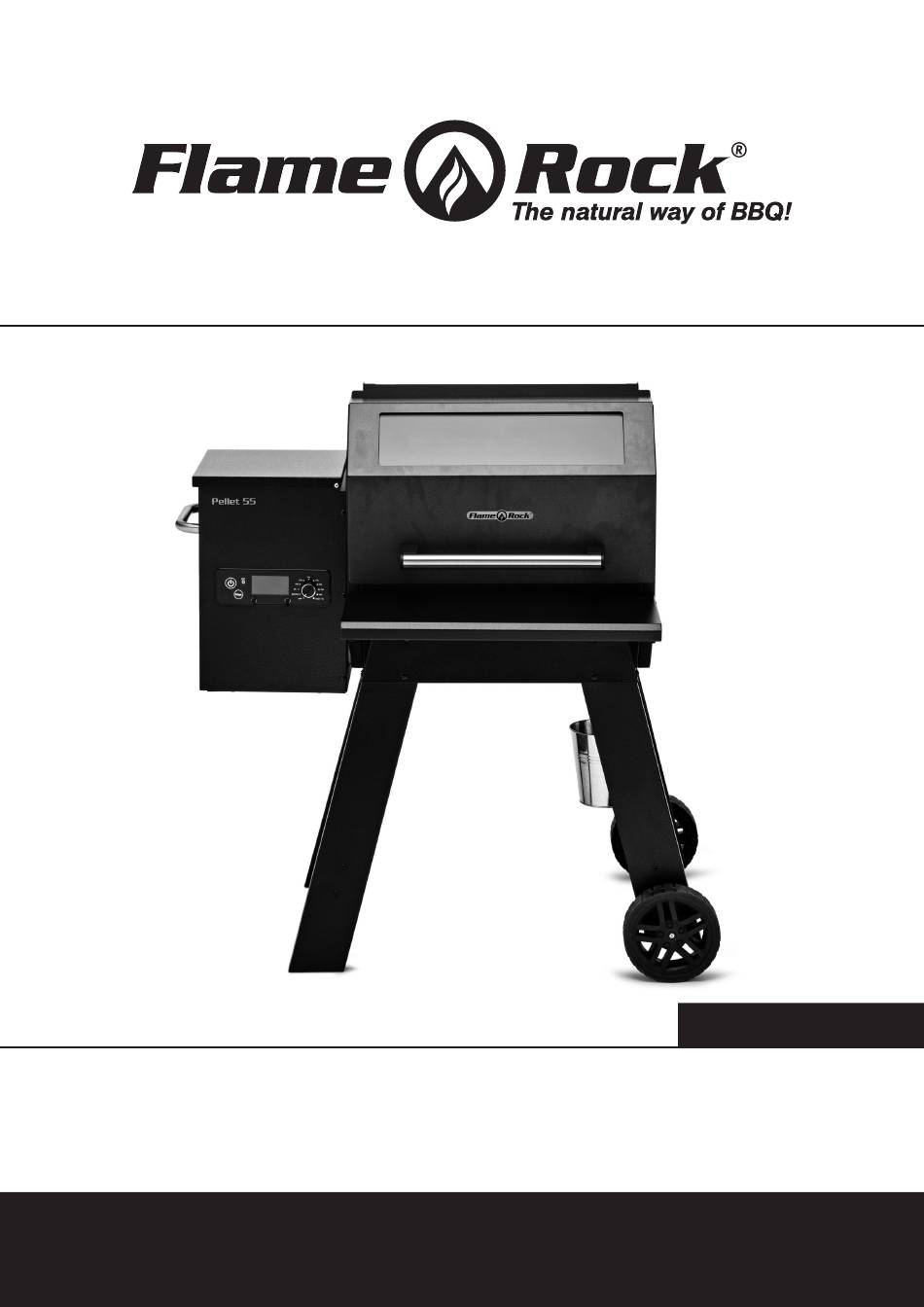

Page 1: Safety Instructions

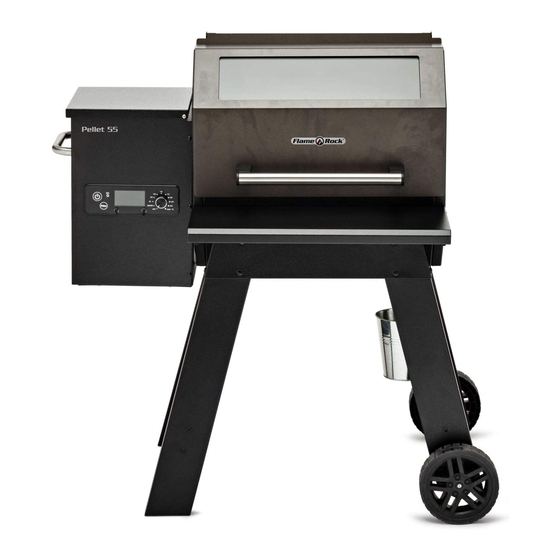

Artikel-Nr. 24412755 PELLET GRILL 55 Pelletgrill mit automatischer Temperaturregelung SICHERHEIT, MONTAGE, BETRIEB UND WARTUNG SAFETY, INSTALLATION, OPERATION AND MAINTENANCE... -
Page 3: Table Of Contents
Inhalt Sicherheitshinweise Platzierung des Gerätes Auswahl der Pellets Vor dem Einschalten Zündanweisung Ausschalten des Grills Grillanleitung Funktion des Bedienfeldes Fehlerbehebung Teileliste und Explosionszeichnung Technische Daten / CE-Label Montageanleitung Entsorgung Content Safety instructions Placement of the Device Selection of pellets Confirmation before Powering on Ignition Instruction Turn off the Device Cooking Instructions... -
Page 4: Sicherheitshinweise
Sicherheitshinweise Heben Sie diese Bedienungsanleitung zur späteren Einsichtnahme auf. Dieser Pelletgrill ist nur für den privaten Einsatz im Freien gedacht. Nur im Außenbereich benutzen! Verwenden Sie das Gerät nur in offenen Bereichen. Nicht unter einer Decke oder einem Überhang betreiben. Halten Sie mindestens 1 Meter Abstand zu brennbaren Materialien. -
Page 5: Platzierung Des Gerätes
Informationen über Kohlenmonoxidvergiftung: Alle Grillgeräte erzeugen beim Verbrennen von Materialen wie beispielsweise Holz, Gas, Kohle usw. Kohlenmonoxid. Dieses schwächt die Fähigkeit des Blutes Sauerstoff zu transportieren. Ein niedriger Sauerstoffgehalt im Blut führt zur Bewusstlosigkeit oder zum Tod. Folgende Symptome können auftreten: Schwindel, Schwäche, Übelkeit, Erbrechen, verstopfte Nase, Lethargie und Verwirrung. -
Page 6: Zündanweisung
Zündanweisung Reinigen Sie vor jeder Zündung die Brennkammer. Füllen Sie dann neue Pellets in die Vorratsbox. Es ist besser, das Filtersieb der Vorratsbox nicht zu überschreiten (ca. 2/3). Geben Sie eine kleine Menge neue Pellets in die Brennkammer. Am besten bedecken die Pellets 1-2 Schichten des Zündstabs in Pyramidenform. Setzen Sie dann die Feuerabdeckplatte, die Fettführungsplatte und den Grillrost ein und schließen Sie die Abdeckung, schalten Sie den Netzschalter ein und wählen Sie den gewünschten Modus. -
Page 7: Grillanleitung
Grillanleitung Vor dem ersten Grillen: Wir empfehlen, den Grill eine halbe Stunde lang auf 200 °C aufzuheizen, bevor Sie zum ersten Mal auf dem Grill grillen. Hierdurch werden alle Herstellungsöle abgebrannt und die Farbe ausgehärtet. Grillen Sobald der Grill gezündet ist, können Sie mit dem Grillen beginnen, indem Sie eine Grilltemperatur auswählen. Das Grillen sollte nur bei geschlossenem Deckel erfolgen. - Page 8 Netzschalter des Geräts (inklusive Netzanzeigefunktion) die Anzeige ist ausgeschaltet, wenn das Gerät ausgeschaltet ist, die Anzeige leuchtet blau, wenn das Gerät eingeschaltet ist. Umschalttaste zwischen Celsius und Fahrenheit. Manuelle Pelletzufuhrtaste. Halten Sie sie gedrückt, um Pellets in den Grill zu befördern. Lassen Sie sie los, um zum automatischen Programm zurück zuwechseln.
-
Page 9: Fehlerbehebung
Fehlerbehebung Problembeschreibung Problemdiagnose Lösung Zündung fällt aus Das Feuer enthält Pellets, diese Schalten Sie den Netzschalter aus und wieder werden jedoch nicht entzündet ein. Versuchen Sie erneut zu zünden Es befinden sich keine Pellets Wechseln Sie zu kleineren Pellets im Feuerraum, die Pellets sind zu groß, um in die Zündung zu gelangen Die Vorschubschraube stoppt... - Page 10 Safety instructions SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. THIS PELLET GRILL IS DESIGNED FOR PRIVATE OUTDOOR USE ONLY. For outdoor use only! Use the device in open areas. Do not install under a combustible ceiling or overhang. Keep at least 40 inches away from flammable and explosive materials.
-
Page 11: Placement Of The Device
About carbon monoxide poisoning: All grills or cooking utensils will generate organic gas when burning materials (such as wood, gas, or carbon, etc). Monoxide will weaken the ability of blood to deliver oxygen. Low oxygen content in blood will cause loss of consciousness or death. -
Page 12: Ignition Instruction
Ignition Instruction Before each ignition, clean up the residual ash in the burning chamber. Then add new pellets to the control box, it is better not to exceed the filter screen of the control box (about 2/3); put small amount of new pellets into the burning chamber, and it is best that the pellets covers the ignition rod 1~2 layers in a pyramid shape. -
Page 13: Cooking Instructions
Cooking Instructions Breaking-In the Grill We suggest turning the grill to 350 °F for 1/2 hour before cooking on the grill for the first time. This will burn off any manufacturing oils and cure the paint. Cooking Once the grill is ignited, you can begin cooking by selecting any of the cooking temperatures. Cooking should be done with the lid closed only. - Page 14 Power button of the device (Power indication function included) The indication is off when the device is off. The indication of blue light is on when the device is on. Unit switch button The Fahrenheit temperature is displayed by default. When it is on, it can display Celsius temperature, and it can be switched back to Fahrenheit.
-
Page 15: Trouble Shooting
Trouble Shooting Failure description Failure diagnosis troubleshooting Ignition fails There are pellets in the fire, but Turn the dial off and on and try to ignite it is not ignited again No pellets in the fire cup be- Change to smaller pellets cause the fuel pellet is too large to enter the feeder The feed screw stops... -
Page 16: Teileliste Und Explosionszeichnung
Teileliste und Explosionszeichnung Stellen Sie sicher, dass Sie Ihren Grill korrekt montiert haben. Befolgen Sie dazu die einzelnen Schritte der detaillierten Montageanleitung. Achtung: Wir legen großen Wert auf einen möglichst einfachen Montageprozess. Die Metallteile wurden nach der Produktion entgratet, jedoch können scharfe Kanten Verletzungen verursachen. Daher empfehlen wir beim Umgang mit den Teilen während der Montage Schutzhandschuhe zu tragen. - Page 17 16 x 12 x 12 x Art.-Nr. 92101050 Art.-Nr. 92101051 Art.-Nr. 92101052 Art.-Nr. 92101053 Art.-Nr. 92101054 Art.-Nr. 92101055 Art.-Nr. 92101056 Nr. Bezeichnung Artikel-Nr. Menge Fenster 92101001 Deckel 92101002 Oberes Grillrost 92101003 Seitenhalterung Grillrost 92101004 Unteres Grillrost 92101005 Fettführungsplatte 92101006 Brennerraum 92101007 Fettabflussrohr 92101008...
- Page 18 Nr Bezeichnung Artikel-Nr. Menge 25 Netzkabel 92101025 26 Förderschnecke 92101026 27 Motor Förderschnecke 92101027 28 Motor Lüfter 92101028 29 Räder 92101029 30 Zündstab 92101030 31 Innenraum Fühler 92101031 32 Linker Halter Fettführungsplatte 92101032 33 Bodenblech Vorratsbox 92101033 34 Bein hinten links 92101034 35 Bein vorne links 92101035...
-
Page 19: Technische Daten / Ce-Label
Weiß Getriebemotor Netzstecker (25 W) Lüfter Zünder (25 W) (200 W) Produktbezeichnung Pellet Grill 55 Modellnummer 24412755 Seriennummer fuel input rating 0.55 kg/H Stromversorgung (V / DC) AC220V ~ 240V, 50/60HZ, 220W ~ 270W Im Falle eines Brandes: Rufen Sie die Feuerwehr! Auf keinen Fall: bewegen Sie den Grill, schütten Sie kein Wasser in die Flammen. -
Page 20: Parts List And Explosion Drawing
Parts list and explosion drawing Make sure your grill is assembled properly. Detailed assembly instructions are packed with each grill giving specific assembly procedures for each model. Follow these instructions carefully to ensure the correct and safe assembly of the grill. Caution: Although we take every effort to ensure that the assembly process is as easy as possible, it is inherent with fabricated steel parts that corners and edged can cause cuts if improperly handled during assembly procedures. - Page 21 16 x 12 x 12 x Art.-Nr. 92101050 Art.-Nr. 92101051 Art.-Nr. 92101052 Art.-Nr. 92101053 Art.-Nr. 92101054 Art.-Nr. 92101055 Art.-Nr. 92101056 No. Appellation Item No. Qty. Window 92101001 Cover 92101002 Top grid 92101003 Grid holder 92101004 Bottom grid 92101005 Oil guide plate 92101006 Burning chamber 92101007...
- Page 22 No. Appellation Item No. Qty. 25 Power cord 92101025 26 Feeder 92101026 27 Feeder motor 92101027 28 Fan motor 92101028 29 Wheels 92101029 30 Ignition rod 92101030 31 Burning chamber probe 92101031 32 Left holder oil guide plate 92101032 33 Control box bottom 92101033 34 Leg left back 92101034...
-
Page 23: Technical Data / Ce-Label
Power Cord (25 W) Fan Motor Igniter Fire Pot (25 W) (200 W) Product name Pellet Grill 55 Model number 24412755 Serial number fuel input rating 0.55 kg/H Electrical Rate AC220V ~ 240V, 50/60HZ, 220W ~ 270W If Fire Occurs: Call Fire Department Do Not: Try To Move Appliance, Try To Smother Fire, Or Put Water On The Fire. -
Page 24: Montageanleitung
Montageschritte Mounting steps Stellen Sie sicher, dass Ihr Grill richtig montiert ist. Detaillierte Montageanleitungen sind mit jedem Grill verpackt und enthalten spezifische Montageverfahren für jedes Modell. Befolgen Sie diese An- weisungen sorgfältig, um eine korrekte und sichere Montage des Grills zu gewährleisten. Achtung: Obwohl wir versucht haben sicherzustellen, dass der Montageprozess so einfach wie möglich ist, können bei gefertigten Stahlteilen Ecken und Kanten zu Verletzungen führen, wenn sie während des Montagevorgangs nicht ordnungsgemäß... - Page 25 8 x A 1 x D...
- Page 26 2 x A 2 x E 2 x F 2 x A 2 x E 2 x F...
- Page 28 2 x G...
- Page 30 3 x A rechts links 1 x A...
-
Page 32: Entsorgung
Entsorgung Verpackung Entfernen Sie sorgfältig sämtliches Verpackungsmaterial und entsorgen Sie es sortenrein. Gerät Die mit dem untenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend der Europäischen Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordne- ten Entsorgung zuzuführen. - Page 36 Weitere Fragen zum Produkt? Auf unserer Website theBBQshop.de findest du wertvolle Tipps, tolles Zubehör und so manch hilfreiche Antwort zu ® deinen FLAMEROCK -Produkten. Solltest du dennoch Fragen haben, dann sende uns eine E-Mail: info@theBBQshop.de Unser Kundendienst wird bemüht sein, diese schnellstmöglich zu beantworten.
