ORIGINAL INSTRUCTION MANUAL
JIG SAW RTH150
Проверил: Р.Ч./24.03.2015г

Advertisement

Table of Contents
loading

Related Manuals for RTRMAX RTH150

Summary of Contents for RTRMAX RTH150

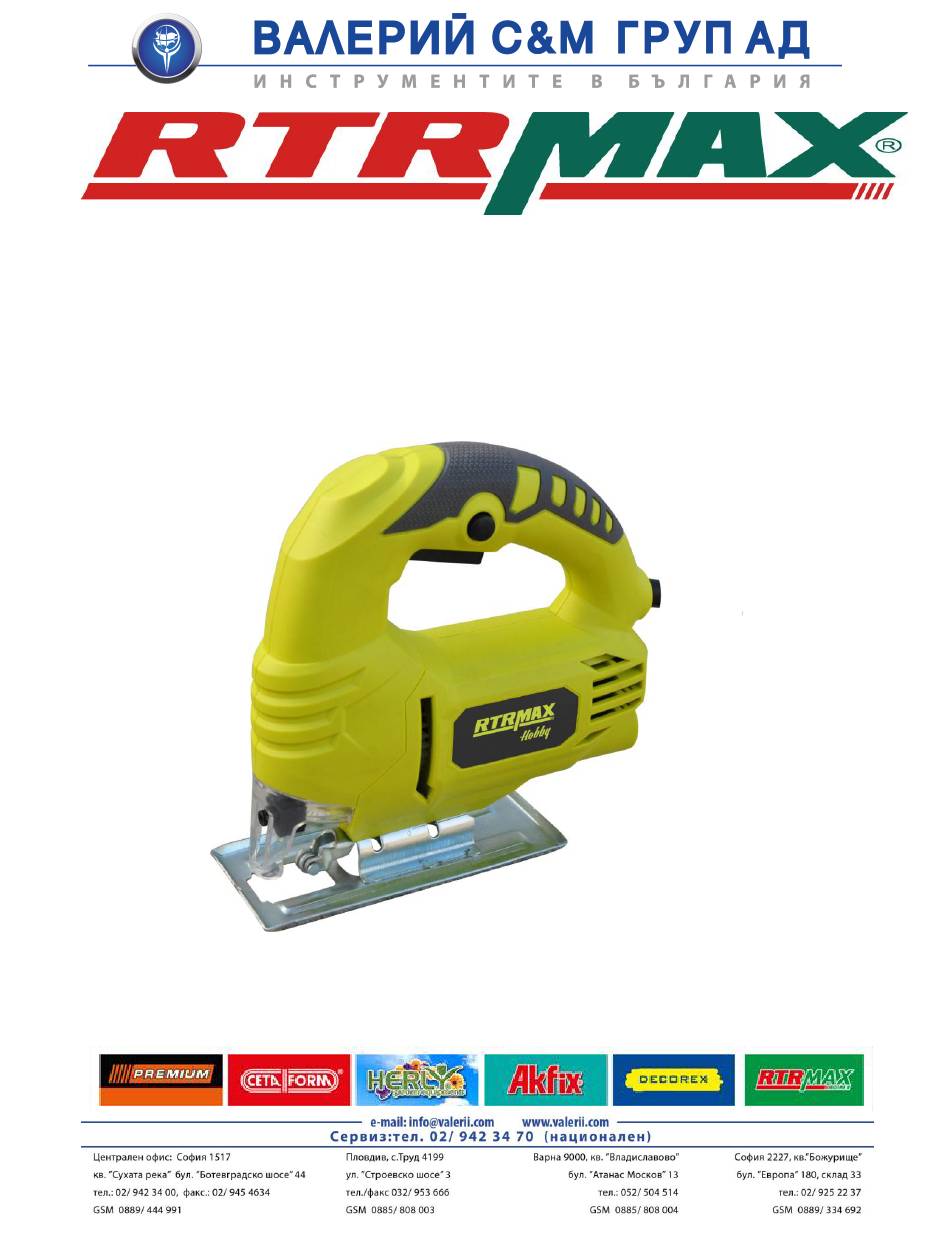

  • Page 1 ORIGINAL INSTRUCTION MANUAL JIG SAW RTH150 Проверил: Р.Ч./24.03.2015г...
  • Page 2 BASE LANDHAU FOREIGN TRADE CO, NINGBO, YOUNGOR AVENUE 1, CHINA Importer for Bulgaria: "VALERII S & M GROUP" AD, Sofia, №44 “Botevgradsko shose" blvd Tel. :02/ 942 34 00, Fax: +359 2 942 34 40, www.valerii.com TECHNICAL DATA -RTH150-  VOLTAGE 230V~50HZ  INPUT POWER 450W ...

  • Page 3: Safety Instructions

    Your jigsaw has been designed for sawing wood, aluminium and plastics.This tool can be used as multifunction with large accessories alternatives and make cutting process excellent as both circular and curved. SAFETY INSTRUCTIONS Read all instructions failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.
  • Page 4 WARNING: Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
  • Page 5 Before any work on the machine itself, pull the mains plug. 1. To fit the blade, rotate the blade locking collar in clockwise direction.. 2. Slide the blade into the locating groove with teeth pointing forward. Ensure the blade rollaer guide is in contact with the back edge of the cutting blade at all times. 3.

  • Page 6: Operating Information

    same time the reduction of the necessary advancing force makes fatigue-free working possible. The adjustment lever makes possible the adjustment of the pendulum action in four steps. The switching can take place with the machine running. Step 0: No pendulum action Step 1: Small pendulum action Step 2:...

  • Page 7: Maintenance And Cleaning

    , it must be changed. For safe and proper working , always keep the machine and the ventilation slots clean. If the machine should happen to fail despite the care taken in manufacture and testing, repair should be carried out by an authorized customer services agent for Rtrmax power tools. Проверил: Р.Ч./24.03.2015г...
  • Page 8 Проверил: Р.Ч./24.03.2015г...
  • Page 9 Parts list No. Description Qty. No. Description Qty. 1 Transparent guard 17 Capacitor 2 Inner hexagon screw M5x14 18 Carbon brush 3 Blade holder 19 Switch 4 Wool felt 20 Rotor 5 Side block 21 Bearing 608 6 Reciprocating lever 22 Aluminum bracket 7 Housing I 23 Washer Ø5...
  • Page 10 NINGBO 2015 TRADUCERE MANUAL DE UTILIZARE ORIGINAL FERĂSTRĂU RTH150 Проверил: Р.Ч./24.03.2015г...

  • Page 11: Date Tehnice

    LANDHAU FOREIGN TRADE CO, NINGBO, YOUNGOR AVENUE 1, CHINA Importator pentru Bulgaria VALERII S i M GRUP" AD, Sofia, bul. Botevgradsko shose 44, Tel: :02/ 942 34 00,Fax: +359 2 942 34 40, www.valerii.com DATE TEHNICE RTH150  VOLTAJ 230V~50HZ ...

  • Page 12: Măsuri De Siguranţă

    DOMENIUL DE ÎNTREBUINŢARE ŞI FIABILITATEA Această sculă electrică este destinată executării de tăieri şi decupări în lemn, material plastic şi aluminiu. Datorită largii alternative de accesorii şi programului pânzei fierăstrăului acesta fiind multifuncţional, realizează excelent atât tăierile în curbă cât şi în circular. MĂSURI DE SIGURANŢĂ...
  • Page 13  Atunci când lucraţi cu scula electrică în aer liber folosiţi numai cordoane prelungitoare autorizate pentru exterior.  Nu puneţi în funcţiune sculele electrice în locuri în care există pericolul exploziei.  În cazul înmânări sculei electrice altor persoane împreună cu acesta vor fi date şi instrucţiunile de întrebuinţare.
  • Page 14 MONTAREA ŞI SCHIMBAREA PÂNZEI DE FERĂSTRĂU 5. Înaintea oricăror intervenţii asupra sculei electrice scoateţi cablul de alimentare afară din priză. 6. Ţineţi fix mânerul de blocaj rotindu-l în sensul de slăbire. 7. Împingeţi pânza de ferăstrău cu dinţii în direcţia de tăiere, până se înclichează în tija de ridicare.

  • Page 15: Instrucţiuni De Lucru

    REGLAREA MİŞCĂRI PENDULARE Mişcarea pendulară reglabilă în patru trepte permite adaptarea optimă a vitezei de tăiere, a randamentului şi a aspectului tăieturii în funcţie de structura materialului prelucrat. În timpul mişcări în jos şi de fiecare dată ridică pânza de ferăstrău de pe material şi astfel influenţează...

  • Page 16: Întreţinerea Şi Curăţarea

    ţineţi tot timpul curate scula electrică şi fantele de ventilaţie. În cazul în care scula electrică se defectează cu toate că fost fabricată cu minuţiozitate şi a fost supusa metodelor de testare, repararea trebuie realizată la un servis competent pentru sculele manuale electrice “Rtrmax” Проверил: Р.Ч./24.03.2015г...
  • Page 17 Проверил: Р.Ч./24.03.2015г...
  • Page 18 Lista de componente No. Descriere Qty. No. Descriere Qty. 1 paza transparent 17 condensator 2 Ș urub hexagonal interior M5x14 18 perie de carbon 3 portcu ț it 19 comutator 4 lân ă sim ț it 20 Rotor 5 bloc parte 21 Având 608 6 piston pârghie 22 suport din aluminiu...
  • Page 19 ПРЕВОД НА ОРИГИНАЛНА ИНСТРУКЦИЯ ЗА УПОТРЕБА ЗЕГЕ RTH150 Проверил: Р.Ч./24.03.2015г...
  • Page 20 Тази инструкция за употреба е издадена от производителя: NINGBO CHINA-BASE LANDHAU FOREIGN TRADE CO, NINGBO, YOUNGOR AVENUE 1, К и т а й Вносител за България: „ВАЛЕРИЙ С и М ГРУП” АД, София, бул. Ботевградско шосе 44 Тел. :02/ 942 34 00, Факс: +359 2 942 34 40, www.valerii.com Много...
  • Page 21 б/ не бива да го ползваме, ако няма ключ за автоматично изключване в случай на претоварване или висок ток. в/ преди всеки ремонт, смяна на частите или складиране трябва да го изключим от ел.захранването. г/ Уредът трябва да се съхранява далеч от деца и да не се разрешава неопитни лица да боравят...
  • Page 22 Възможността за регулиране на махаловидното движение на триона, освен това на предвижващото възвратно движение дава по-големи възможности за правилните параметри на работа и обработваемия материал. Следващата таблица посочва най-благоприятен подбор на движението. При рязане на метал желателно е да се смаже. Общо...
  • Page 23 Указания относно правилната употреба на прободния трион Рязането трябва да се извършва равномерно, без излишно натискане. Поддръжка и смазване Препоръчва се периодично смазване на ролката водещя прободния трион. Капката а маслото, сложена на това място, удължава трайността на ролката. Когато четките се изхабят (стигнат височина 4 мм) и двете трябва да се сменят. Когато...
  • Page 24 Проверил: Р.Ч./24.03.2015г...
  • Page 25 Списък с части No. Описание Кол. No. Описание Кол. 1 Прозрачен капак 17 Кондензатор 2 Болт M5x14 18 Четка 3 Държач на ножа 19 Ключ 4 Кечена шайба 20 Ротор 5 Фиксатор 21 Лагер 608 6 Рамка 22 Скоба 7 Ляв корпус 23 Шайба...
