Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
SEA Srl es feliz de congratularse y os agradece por haber elegido un
producto nuestro. Esta elección dará a Usted ocasión de comprender
como la nuestra empresa, después de estudios, investigaciones, y
sobre todo de análisis de las exigencias de nuestros clientes, aspira a
unir alta tecnología, gran fiabilidad y seguridad sin comprometer la
facilidad de utilización y la sencillez de instalación.
Características generales
Storm es una automación electromecánica para la gestión de los grandes pasajes
para vehículos (5,6,7 m.).
Los lugares de empleo son numerosos, el Storm, en realidad, es destinado para
gestionar las entradas de los camping, hospitales, obras, calles privadas, entradade
puertos y aereopuertos, aparcamientos públicos etc. sosteniendo ciclos de trabajo
semi-intensivos. Está dotado de un sistema de seguridad anti-aplastamiento
(versión 230), que garantiza una fuerza no precisamente mayor de 15 kg sobre el
barrote, tutelando personas y cosas de posibles accidentes. Un sistema de
reducción de la velocidad impecable garantiza el total control de las fuerzas de
inercia presentes. El sistema de desbloqueo libera el mástil desde el motorreductor,
permitiendo la abertura y el cierre manual.
La automación está compuesta por:
1
Cofre Storm, que sostiene y protege de los agentes atmosféricos todos los equipos eléctricos y mecánicos introducidos. En
efecto está construido de chapa de acero sometido a tratamiento de cataforesis y pintura (barnizadura) en polvo epoxídica.
A petición es posible también el suministro de la caja de acero inoxidable.
Muelle de balanceamiento,
2
Tarjeta electrónica GATE 1,
3
la programación de la automatización y gestión de todos los sistemas de trabajo y seguridad.
El motorreductor es provisto de un sistema
4
Mástil de aluminio extruido, que puede tener las longitudes de 5 y 7,5 m.
5
Placa de de fundación construida de chapa de acero sometida a tratamiento de zinc.
6
7
Balancín de acero zincado.

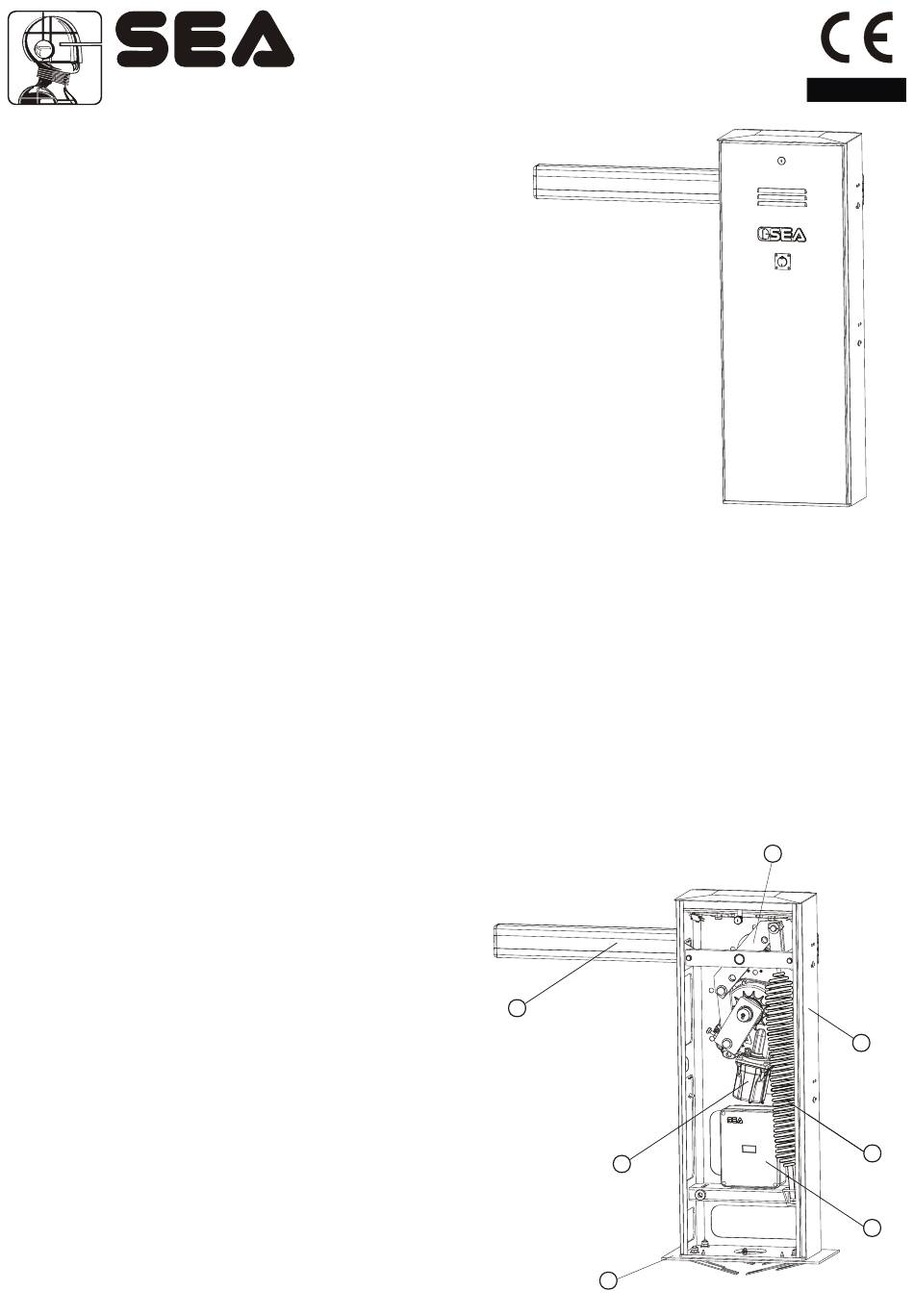

Nomenclatura principales piezas:
1. Caja
Storm
2. Muelle de balanceamiento
3. Tarjeta electrónica
4.
Operador
5. Mástil en aluminio
6. Balancín
8. Base de anclaje Storm/Vela Ind.
32
67411035
®
proporcionada según la longitud del asta, includa en el Kit asta
para versiones 230 y USER 1 24v para vesiones de 24v, cuadros de maniobraque permiten
de desbloqueo para la abertura manual del mástil en caso de daños.
Storm
5 5
Rev. 00 - 04/2010
Español
(ver tab. Muellas).
6 5
1 1
3 3
