Summary of Contents for Elditest CT4028

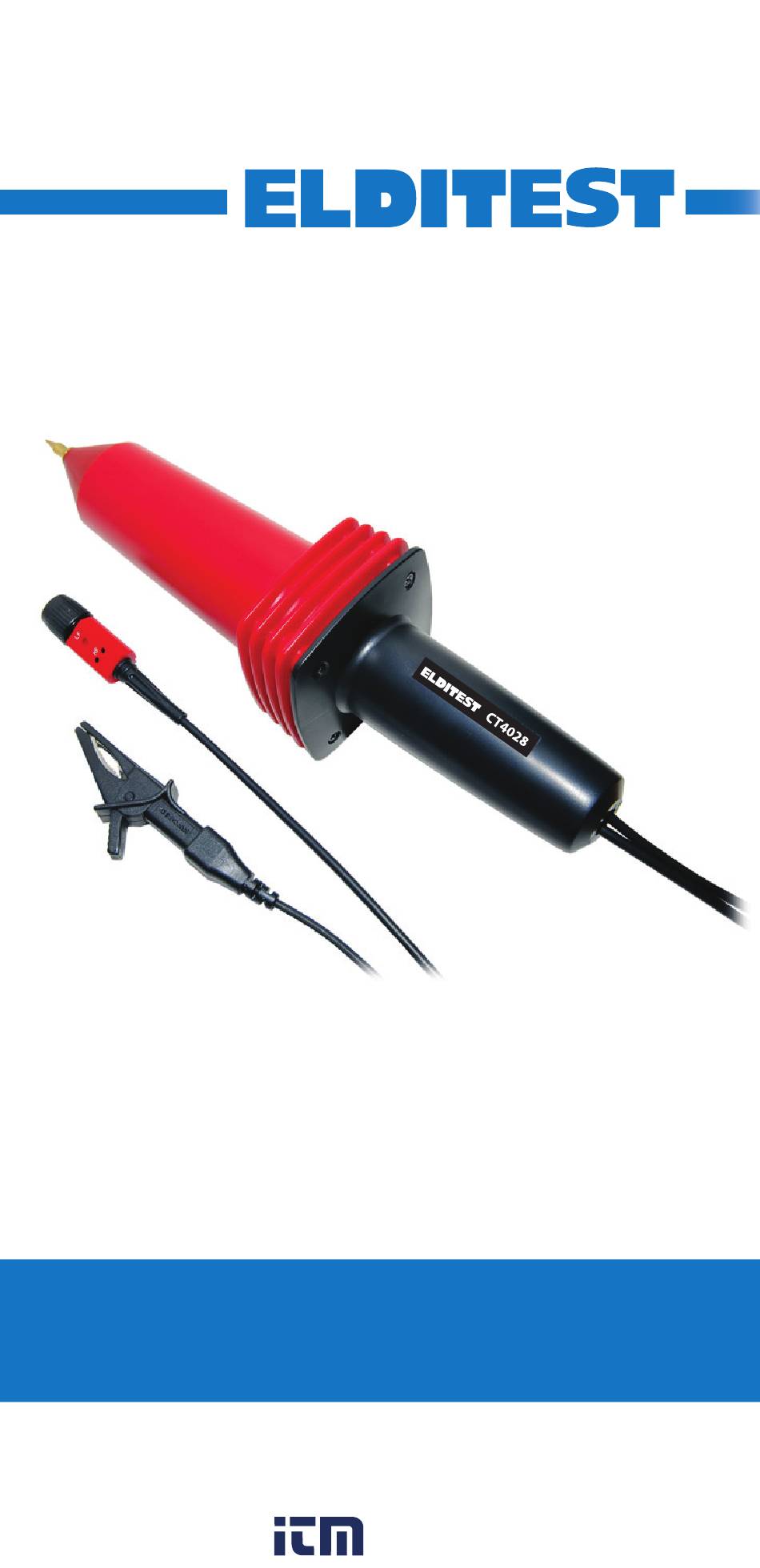

  • Page 1 CT4028 User Manual information www. .com...
  • Page 2 © 2015 All rights reserved. Elditest is a trademark of Sefram Instruments and Systems. Elditest products are covered by US and foreign patents, issued and pending. Information is this publication supersedes all earlier versions. Specifications subject to change without notice.
  • Page 3 Safety Summary WARNING CAUTION To avoid personal injury and/or product damage, review and comply with the following safety precautions. These precautions apply to both operating and maintenance personnel and must be followed during all phases of operation, service, and repair of this instrument. Only qualified personnel should use this probe.
  • Page 4 Do not apply to the input any potential that exceeds the maximum rating of the probe. For your own safety, inspect the probes for cracks and frayed or broken leads before each use. If defects are noted, DO NOT USE the probe. Hands, shoes, floor and work bench must be dry.
  • Page 5 Always properly ground the probe with the lead before contacting high voltage circuits with the probe tip. Always disconnect the probe tip from high voltage circuits before disconnecting the ground lead. Do not connect the probe ground lead to any point which is at a potential other than earth ground.
  • Page 6 changes, sunlight, vibration and/or mechanical shocks, acoustic noise, electrical noise, strong electric fields, or strong magnetic fields. Not for critical applications. This instrument is not authorized for use in contact with the human body or for use as a component in a life-support device or system.

  • Page 7: Table Of Contents

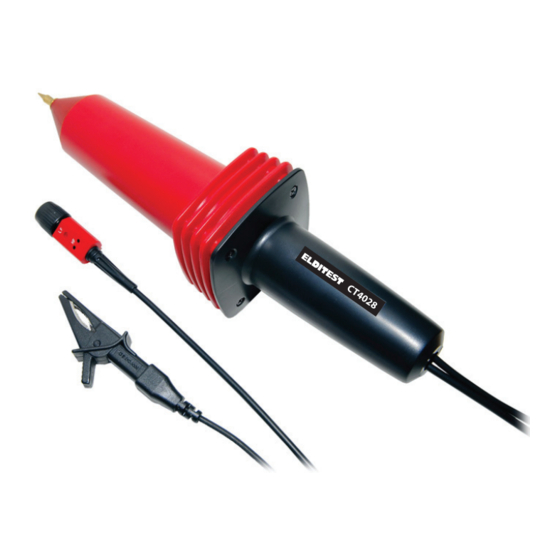

    7 Service & Warranty Information 7.1 Limited One-Year Warranty 7.2 Calibration and Repair General Information Product Overview The Elditest CT4028 is a 39 kV High Voltage divider probe for use with both digital and analog oscilloscopes. Features • Measures up to: 39 kV (DC + AC...

  • Page 8: Accessories

    Accessories Figure 1: CT4028 Probe Accessories Grounding Alligator Clip High Voltage Isolation Head (for use with ≥25 kV) Trimmer Tool Grounding Lead Extension Cable Frequency Compensation Trimmers BNC Cable Main Grounding Lead Hands-Free Bolt-On Probe Tip Standard Probe tip 10. Hands-Free Hook Probe Tip information www.

  • Page 9: Using The Probe

    Using the Probe Connect the probe to the BNC input of the oscilloscope. On the oscilloscope, select the desired volts/division range. Whenever available, set the probe attenuation ratio setting to 1000:1. WARNING If possible, always turn the high voltage source off before connecting or disconnecting the probe.

  • Page 10: Frequency Compensation

    Figure 2: High Voltage Isolation Head CAUTION Do not exceed 60 seconds of contact between the probe and circuit-under-test when measuring voltages ≥30 kV (DC + AC ) or ≥20 kV (AC ). It is recommended to wait an interval of 5 minutes between such measurements.

  • Page 11: 200 Hz Adjustment

    200 Hz Adjustment Connect the probe to the oscilloscope. Apply a 200 Hz square wave to the probe tip and adjust the oscilloscope controls to display a few cycles of the waveform. Turn the 200 Hz Trimmer (Figure 3) using the Trimmer Tool, making a flat topped square wave (Figure 5).
  • Page 12 Figure 4 shows how over- and under- compensated pulse responses will look. Figure 4: Over/Under Compensation Figure 5 shows a perfectly compensated probe. Figure 5: Good Compensation information www. .com...

  • Page 13: Specifications

    Specifications All specifications apply to the unit after a temperature stabilization time of 15 minutes over an ambient temperature range of 25 °C ± 5 °C. CT4028 39 kV High Voltage Probe Operating Parameters Maximum Input Voltage 39 kV (DC + AC...

  • Page 14: Voltage Derating Curve

    Voltage Derating Curve WARNING When measuring higher frequency signals, be sure to comply with the Voltage vs. Frequency Derating Curve. Figure 6: Voltage Derating Curve Cleaning Clean only the exterior probe body and cables. Use a soft cotton cloth lightly moistened with a mild solution of detergent and water.

  • Page 15: Service & Warranty Information

    Service & Warranty Information Limited One-Year Warranty Cal Test Electronics warrants this product to be free from defective material or workmanship for a period of 1 year from the date of original purchase. Under this warranty, Cal Test Electronics is limited to repairing the defective device when returned to the factory, shipping charges prepaid, within the warranty period.

  • Page 16: Calibration And Repair

    This warranty is in lieu of all other representations or warranties expressed or implied and no agent or representative of Cal Test Electronics is authorized to assume any other obligation in connection with the sale and purchase of this device. Calibration and Repair If you have a need for any calibration or repair services, please visit us on the web...
  • Page 17 © 2015 Tous droits réservés Elditest est une marque déposée de Sefram Instruments et Systèmes. Les produits Elditest font l’objet de brevets déposés ou en cours. Les informations présentes dans ce manuel remplacent toutes les informations antérieures. Les spécifications peuvent être modifiées sans préavis.
  • Page 18 Prescriptions de Securite ATTENTION AVERTISSMENT Afin d’éviter les blessures et une détérioration du produit, examiner et conformez vous aux précautions de sécurité ci-dessous. Ces précautions s’appliquent au personnel qui utilise et qui répare et doivent être scrupuleusement suivies. Seul un personnel qualifié peut utiliser cette sonde.
  • Page 19 N’appliquez pas sur la sortie une tension qui dépasse le niveau maximum de la sonde. Pour votre propre sécurité, inspectez les sondes avant chaque utilisation pour vérifier qu’il n’y ait pas de fissures ou de craquelures sur les câbles. Si vous constatez des défauts, n’utilisez PAS la sonde.
  • Page 20 Connectez toujours la masse de la sonde avec le câble avant de mettre les circuits haute tension en contact avec la pointe de la sonde. Toujours déconnecter la pointe de la sonde des circuits haute tension avant de déconnecter le câble de masse. Utilisez uniquement des instruments dont les châssis et le câble de mise à...
  • Page 21 et/ou chocs mécaniques, le bruit acoustique, le bruit électrique, les champs électriques forts, ou les champs magnétiques forts. Ne pas utiliser dans une application critique. Cet instrument n’est pas autorisé pour l’utilisation en contact avec le corps humain ou en tant que composant d’un appareil ou système d’assistance vitale ou de survie.
  • Page 22 7.1 Garantie limitée à un an. 7.2 Ajustage et réparation Informations Générales 1.1 Aperçu général du produit Le modèle Elditest CT4028 est une sonde haute tension pour une utilisation avec des oscilloscopes numériques et analogiques. 1.2 Caractéristiques • Mesure jusqu’à 39 kV (DC + AC ) ou 27 kV •...

  • Page 23: Accessoires

    1.3 Accessoires Figure 1: CT4028 Détails du montage et des accessoires Pince de masse Tête de sonde pour isolement haute tension (utilisation avec V ≥25 kV) Tournevis de réglage Prolongateur de câble de masse Réglages de la compensation en fréquence Câble BNC...

  • Page 24: Utilisation De La Sonde

    Utilisation de la Sonde Connectez la sonde à l’entrée BNC de l’oscilloscope. Sur l’oscilloscope, choisir le calibre approprié (volts/division). Si possible, choisir un rapport d’atténuation de1000:1 afin d’avoir une lecture directe de la tension. ATTENTION Si possible toujours arrêter la source haute tension avant de connecter ou déconnecter la sonde.

  • Page 25: Compensation En Fréquence

    Figure 2: Tête haute tension ATTENTION Ne dépassez pas 60 secondes lors d’une mesure haute tension. Lorsque vous mesurez des tensions de ≥30 kV (DC + ) ou ≥20 kV AC, attendez pendant 5 minutes entre les mesures. Arrêtez la source haute tension. AVERTISSEMENT Déconnectez la sonde haute tension de la source haute tension AVANT de déconnecter le câble de mise à...

  • Page 26: Ajustage De La Compensation À 200 Hz

    3.1 Ajustage de la compensation à 200 Hz Connectez la sonde à l’oscilloscope. Appliquez un signal carré 200 Hz sur la pointe de touche et réglez l’oscilloscope pour voir quelques cycles de la forme d’onde. Ajuster le potentiomètre de la compensation 200 Hz (Figure 3) en utilisant le tournevis fourni, pour obtenir un signal le plus plat possible (Figure 5).
  • Page 27 Le schéma 4 illustre un signal surcompensé et sous-compensé. Figure 4: Surcompensation et sous-compensation La Figure 5 montre un signal issu d’une sonde parfaitement compensée. Figure 5: Compensation correcte information www. .com...

  • Page 28: Spécifications

    Spécifications Toutes les spécifications s’appliquent à l’appareil après un temps de stabilisation de 15 minutes dans une gamme de température de 25 °C ± 5 °C. CT4028 Sonde Haute tension 39 kV Paramètres Tension d’entrée maximum 39 kV (DC + AC crête...

  • Page 29: Courbe De Limitation Tension/Fréquence

    Courbe de Limitation Tension/ Fréquence AVERTISSEMENT Lorsque vous mesurez des signaux haute fréquence, assurez vous de vous conformer aux limitations de tension en fonction de la fréquence. Figure 6: Courbe de limitation de la tension en fonction de la fréquence Nettoyage Nettoyez uniquement les câbles et le corps de la sonde.

  • Page 30: Maintenance Et Informations De Garantie

    Maintenance et informations de garantie 7.1 Garantie limitée à un an. Cal Test Electronics garantit ce produit est exempt de défauts de fabrication pour une période d’un an à compter de la date de l’achat d’origine. Pendant cette garantie, Cal Test Electronics se limite à réparer les appareils défectueux lorsqu’ils sont renvoyés à...

  • Page 31: Ajustage Et Réparation

    Cette garantie se substitue à toute autre garantie exprimée ou sous-entendue et aucun agent ou revendeur de Cal Test Electronics n’est autorisé à offrir une autre forme de garantie lors de la vente ou l’achat de cet appareil. 7.2 Ajustage et réparation Si vous devez réaliser un ajustage ou une réparation de la sonde, veuillez visitez le site caltestelectronics.com.
