  • Page 1 CT4025 User Manual information www. .com...
  • Page 2 © 2015 All rights reserved. Elditest is a trademark of Sefram Instruments and Systems. Elditest products are covered by US and foreign patents, issued and pending. Information is this publication supersedes all earlier versions. Specifications subject to change without notice.
  • Page 3 Safety Summary WARNING CAUTION To avoid personal injury and/or product damage, review and comply with the following safety precautions. These precautions apply to both operating and maintenance personnel and must be followed during all phases of operation, service, and repair of this instrument. Only qualified personnel should use this probe.
  • Page 4 Hands, shoes, floor and work bench must be dry. Avoid making measurements under humidity, dampness or other environmental conditions that might affect safety. Turn the high voltage source off before connecting or disconnecting the probe whenever possible. The probe body should be kept clean and free of any conductive contamination.
  • Page 5 Use only in office-type indoor setting The instrument is designed to be used in office-type indoor environments. Do not operate the instrument: • In the presence of noxious, corrosive, or flammable fumes, gases, vapors, chemicals, or finely-divided particulates. • In environments where there is a danger of any liquid being spilled on the instrument.
  • Page 6 Hazardous voltages may be present in unexpected locations in circuitry being tested when a fault condition in the circuit exists. Do not substitute parts that are not approved by Cal Test Electronics or modify this instrument. Return the instrument to Cal Test Electronics for service and repair to ensure that safety and performance features are maintained.
  • Page 7: Table Of Contents

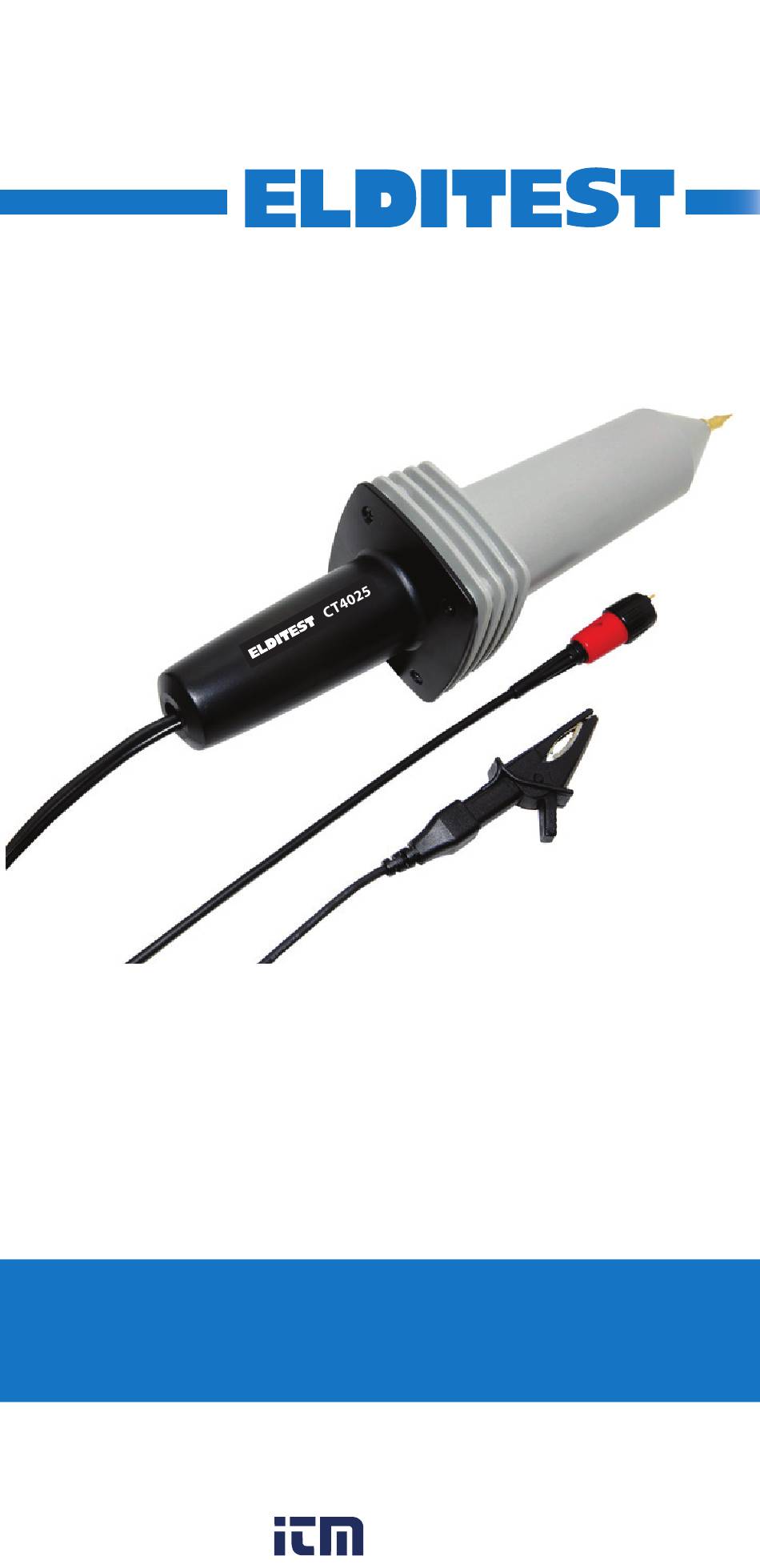

    7 Service & Warranty Information 7.1 Limited One-Year Warranty 7.2 Calibration and Repair General Information 1.1 Product Overview The Elditest CT4025 is a 10 kV High Voltage divider probe for use with both digital and analog oscilloscopes. 1.2 Features •...
  • Page 8: Probe Accessories

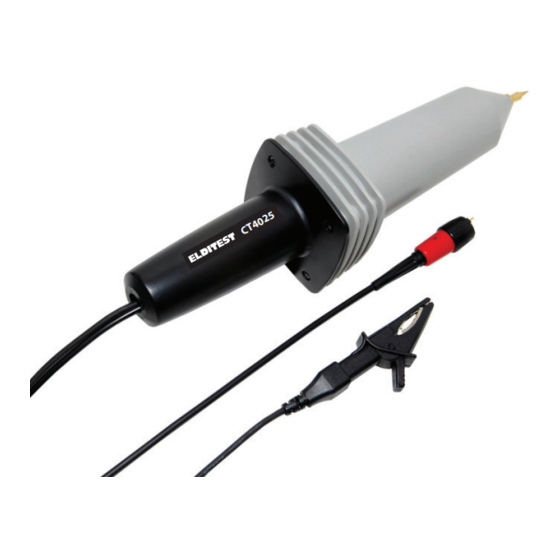

    1.3 Probe Accessories Figure 1: CT4025 Probe Accessories Standard Probe Tip Hands-Free Hook Probe Tip Hands-Free Bolt-On Probe Tip Grounding Alligator Clip Trimmer Tool Main Grounding Lead BNC Cable Frequency Compensation Trimmer Grounding Lead Extension Cable information www. .com...
  • Page 9: Using The Probe

    Using the Probe Connect the probe to the BNC input of the oscilloscope. On the oscilloscope, select the desired volts/division range. Whenever available, set the probe attenuation ratio setting to 100:1. WARNING If possible, always turn the high voltage source off before connecting or disconnecting the probe.
  • Page 10: Frequency Compensation

    Frequency Compensation Proper compensation of the probe is required to assure amplitude accuracy of the waveform being measured by matching the probe to the oscilloscope’s input capacitance. Compensation should be adjusted whenever the probe is connected to, or transferred between, oscilloscopes. The procedure is the same as for a x10 passive probe.
  • Page 11 Figure 3 shows how over- and under- compensated pulse responses will look. Figure 3: Over/Under Compensation Figure 4 shows a perfectly compensated probe. Figure 4: Good Compensation information www. .com...
  • Page 12: Specifications

    Specifications All specifications apply to the unit after a temperature stabilization time of 15 minutes over an ambient temperature range of 25 °C ± 5 °C. CT4025 10 kV High Voltage Probe Operating Parameters Maximum Input Voltage 10 kV (DC + AC...
  • Page 13: Voltage Derating Curve

    Voltage Derating Curve WARNING When measuring higher frequency signals, be sure to comply with the Voltage vs. Frequency Derating Curve. Figure 5: Voltage Derating Curve Cleaning Clean only the exterior probe body and cables. Use a soft cotton cloth lightly moistened with a mild solution of detergent and water.
  • Page 14: Service & Warranty Information

    Service & Warranty Information 7.1 Limited One-Year Warranty Cal Test Electronics warrants this product to be free from defective material or workmanship for a period of 1 year from the date of original purchase. Under this warranty, Cal Test Electronics is limited to repairing the defective device when returned to the factory, shipping charges prepaid, within the warranty period.
  • Page 15: Calibration And Repair

    This warranty is in lieu of all other representations or warranties expressed or implied and no agent or representative of Cal Test Electronics is authorized to assume any other obligation in connection with the sale and purchase of this device. 7.2 Calibration and Repair If you have a need for any calibration or repair services, please visit us on the web...
  • Page 16 © 2015 Tous droits réservés Elditest est une marque déposée de Sefram Instruments et Systèmes. Les produits Elditest font l’objet de brevets déposés ou en cours. Les informations présentes dans ce manuel remplacent toutes les informations antérieures. Les spécifications peuvent être modifiées sans préavis.
  • Page 17 Prescriptions de Securite ATTENTION AVERTISSMENT Afin d’éviter les blessures et une détérioration du produit, examiner et conformez vous aux précautions de sécurité ci- dessous. Ces précautions s’appliquent au personnel qui utilise et qui répare et doivent être scrupuleusement suivies. Seul un personnel qualifié peut utiliser cette sonde.
  • Page 18 Les mains, les chaussures, le sol et la paillasse doivent être secs. Evitez de faire des mesures avec une humidité excessive ou toute autre condition environnementale qui pourrait nuire à la sécurité. Coupez la source haute tension lorsque vous connectez ou déconnectez la sonde, lorsque c’est possible.
  • Page 19 Utilisez uniquement dans des environnements de type bureau. Cet instrument est conçu pour être utilisé à l’intérieur dans un environnement de type bureau. Ne faites pas fonctionner l’appareil : • En présence de fumées nocives, corrosives ou inflammables, de gaz, de vapeurs, de produits chimiques, de particules fines ou de poussières en suspension.
  • Page 20 Des tensions dangereuses peuvent être présentes dans des emplacements inattendus dans des circuits sous test lorsqu’une défaillance dans le circuit existe. Ne remplacez pas des composants ou des parties qui ne sont pas approuvées par Cal Test Electronics et ne modifiez pas cet instrument.
  • Page 21 7.1 Garantie limitée à un an. 7.2 Ajustage et réparation Informations Générales 1.1 Aperçu général du produit Le modèle Elditest CT4025 est une sonde haute tension pour une utilisation avec des oscilloscopes numériques et analogiques. 1.2 Caractéristiques • Mesure jusqu’à 10 kV (DC + AC ) ou 7 kV •...
  • Page 22: Accessoires

    1.3 Accessoires Figure 1: CT4025 Détails du montage et des accessoires Embout de sonde standard Embout de type crochet Embout de type mains libres Pince de masse Tournevis de réglage Mise à la masse principale Câble BNC Réglages de la compensation en fréquence...
  • Page 23: Utilisation De La Sonde

    Utilisation de la Sonde Connectez la sonde à l’entrée BNC de l’oscilloscope. Sur l’oscilloscope, choisir le calibre approprié (volts/division). Si possible, choisir un rapport d’atténuation de 100:1 afin d’avoir une lecture directe de la tension. ATTENTION Si possible toujours arrêter la source haute tension avant de connecter ou déconnecter la sonde.
  • Page 24: Compensation En Fréquence

    Compensation en Fréquence Il est nécessaire d’avoir une compensation correcte de la sonde pour garantir la précision de l’amplitude de la forme d’onde en adaptant la sonde à la capacité d’entrée de l’oscilloscope. La compensation doit être réglée chaque fois que la sonde est connectée à...
  • Page 25 Le schéma 3 illustre un signal surcompensé et sous-compensé. Figure 3: Surcompensation et sous-compensation La Figure 4 montre un signal issu d’une sonde parfaitement compensée. Figure 4: Compensation correcte information www. .com...
  • Page 26: Spécifications

    Spécifications Toutes les spécifications s’appliquent à l’appareil après un temps de stabilisation de 15 minutes dans une gamme de température de 25 °C ± 5 °C. CT4025 Sonde Haute tension 10 kV Paramètres Tension d’entrée maximum 10 kV (DC + AC crête...
  • Page 27: Courbe De Limitation Tension/Fréquence

    Courbe de Limitation Tension/ Fréquence AVERTISSEMENT Lorsque vous mesurez des signaux haute fréquence, assurez vous de vous conformer aux limitations de tension en fonction de la fréquence. Figure 5: Courbe de limitation de la tension en fonction de la fréquence Nettoyage Nettoyez uniquement les câbles et le corps de la sonde.
  • Page 28: Maintenance Et Informations De Garantie

    Maintenance et informations de garantie 7.1 Garantie limitée à un an. Cal Test Electronics garantit ce produit est exempt de défauts de fabrication pour une période d’un an à compter de la date de l’achat d’origine. Pendant cette garantie, Cal Test Electronics se limite à réparer les appareils défectueux lorsqu’ils sont renvoyés à...
  • Page 29: Ajustage Et Réparation

    Cette garantie se substitue à toute autre garantie exprimée ou sous-entendue et aucun agent ou revendeur de Cal Test Electronics n’est autorisé à offrir une autre forme de garantie lors de la vente ou l’achat de cet appareil. 7.2 Ajustage et réparation Si vous devez réaliser un ajustage ou une réparation de la sonde, veuillez visitez le site caltestelectronics.com.
