Pressalit Care ​   LS­BA Koala Changing Table
(Models R8661/R8662/R8663)

Call us at 800 577­1555 for installation support or technical assistance.





Installation Drawing
R8661 (Small)
R8662 (Child)
R8663 (Adult)


Control box with transformer
Optional End Rail


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Pressalit Care LS-­BA Koala R8661 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Max-Ability Pressalit Care LS-­BA Koala R8661

Summary of Contents for Max-Ability Pressalit Care LS-­BA Koala R8661

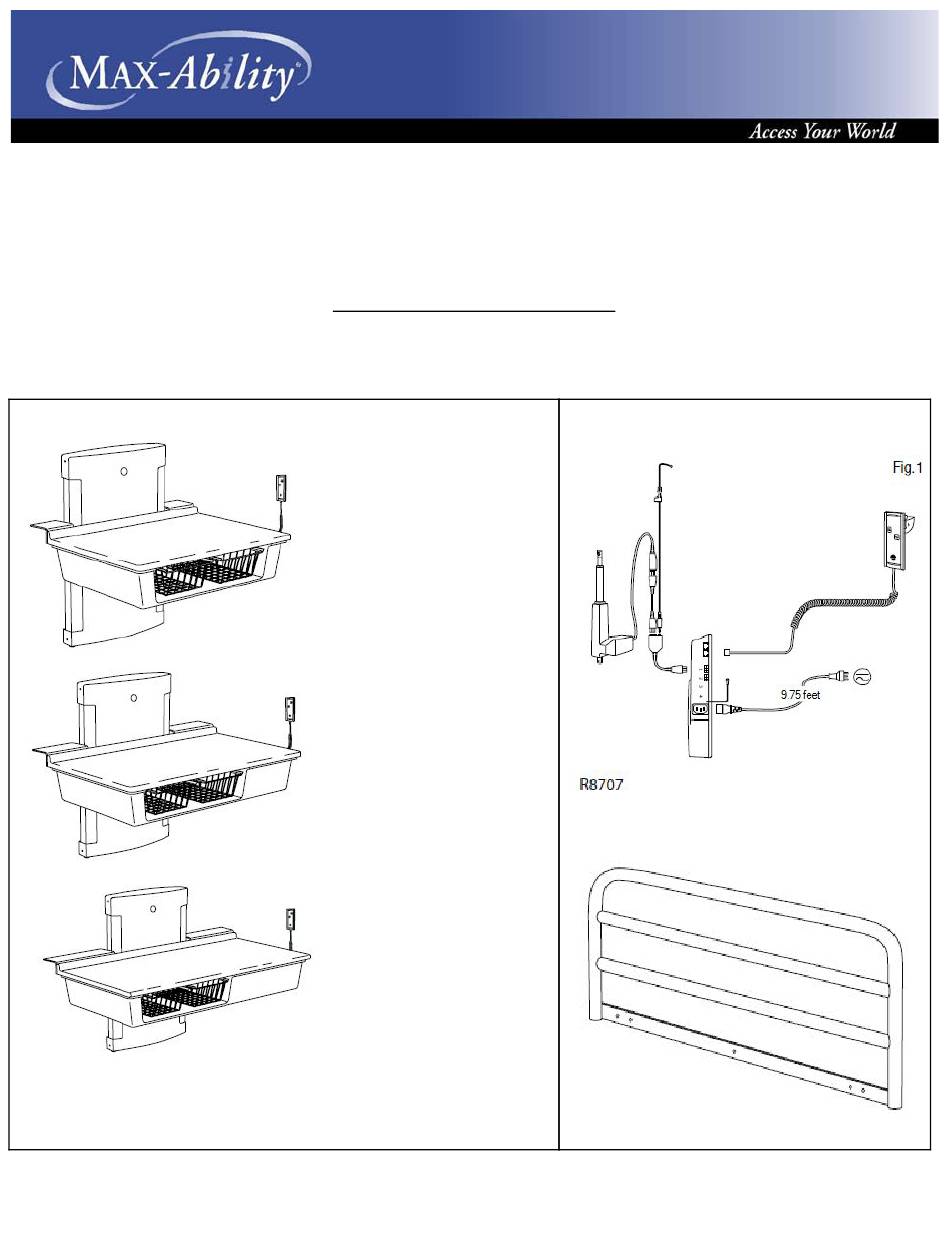

  • Page 1     Pressalit Care ​   LS­BA Koala Changing Table  (Models R8661/R8662/R8663)    Installation Drawing    Call us at 800 577­1555 for installation support or technical assistance.        Control box with transformer  R8661 (Small)  R8662 (Child)  R8663 (Adult)  Optional End Rail       ...
  • Page 2         Metric conversions for drawing  dimensions:    mms      inches     20  =   0.79     25  =   0.98     30  =   1.18    100 =   3.94    125 =   4.92      140 =   5.51    225 =   8.86    300 = 11.81    650 = 25.59    700 = 27.56    800 = 31.50  1000 = 39.37  1800 = 70.86      (1 mm = 0.039 in)       R8663 (Adult)  R8661 (Small)  R8662 (Child)      www.max­ability.com​     800­577­1555   Fax: 707­575­3856    email: ​ I nfo@max­ability.com​                                                                                      ​ p ub. Jun 2016 ...
  • Page 3                       www.max­ability.com​     800­577­1555   Fax: 707­575­3856    email: ​ I nfo@max­ability.com​                                                                                      ​ p ub. Jun 2016 ...
  • Page 4               R8661 (Small)  R8662 (Child)  R8663 (Adult)      WARNING​ : ​   Follow all instructions or serious injury or product damage may result. If any parts are damaged, contact MAX­Ability.  Do not attempt to remove, modify, or repair damaged parts unless so instructed by MAX­Ability. Product should be installed by a  qualified professional, e.g., a licensed contractor. MAX­Ability is not liable for injury or damage caused by improper mounting.    ● Use indicated dimensions to mount changing table.  ● Flexible drain hose may be excluded from installation if table will not be used for showering/bathing.   ● Please protect wall panel components from dust during installation.    Installation location​   ​ T his product is designed for indoor use in a wet environment, such as a bathroom or washroom, therefore,  insure that the power supply is adequately shielded. Additionally, choose an installation location with sufficient space for access to  and function of the product.    Electrical Connections​   ​ I nsure that all power components are connected securely. Connect control box either by means of an  approved moisture­resistant wall box (Fig 2.) or by leading an approved cable through the wall for connection outside the room (Fig ...
  • Page 5                             R8662 (Child)  R8663 (Adult)  R8661 (Small)        Subject to change without further notice    www.max­ability.com​     800­577­1555   Fax: 707­575­3856    email: ​ I nfo@max­ability.com​                                                                                      ​ p ub. Jun 2016 ...
  • Page 6                                                                 www.max­ability.com​     800­577­1555   Fax: 707­575­3856    email: ​ I nfo@max­ability.com​                                                                                      ​ p ub. Jun 2016 ...

This manual is also suitable for:

Pressalit care ls-­ba koala r8662Pressalit care ls-­ba koala r8663
