Garda Air
D
Aufbauplan
set up plan
Führen Sie den Aufbau in der unten gezeigten Reihenfolge durch!
Please, follow the steps!
Dieses Zelt ist nicht als Saison oder Winterzelt geeignet!
This is not an all season tent
www.dwt-zelte.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the Garda Air and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for DWT Zelte Garda Air

Summary of Contents for DWT Zelte Garda Air

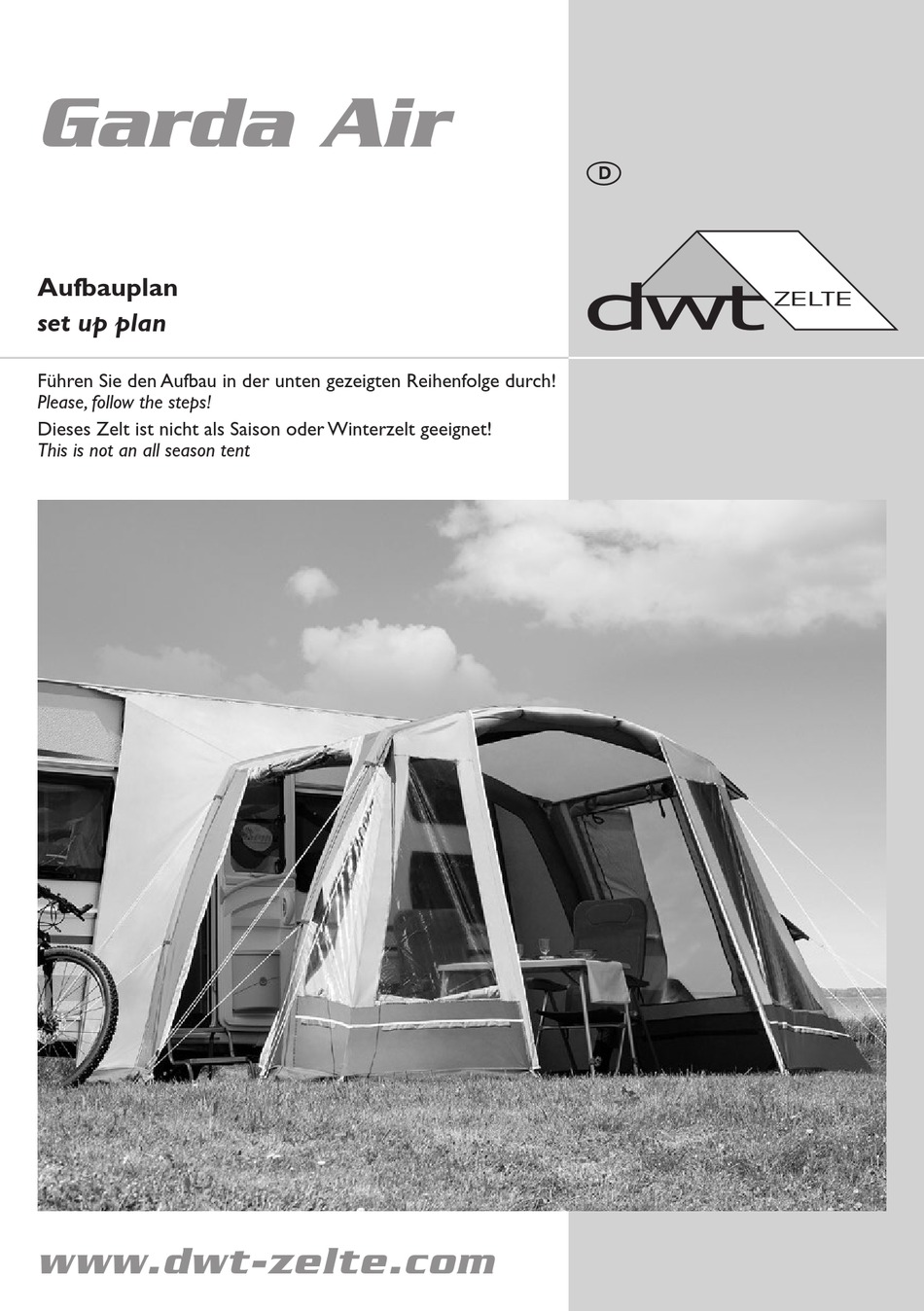

  • Page 1 Garda Air Aufbauplan set up plan Führen Sie den Aufbau in der unten gezeigten Reihenfolge durch! Please, follow the steps! Dieses Zelt ist nicht als Saison oder Winterzelt geeignet! This is not an all season tent www.dwt-zelte.com...
  • Page 2 Garda Air Dieses Modell können Sie an Wohnwagen oder auch an Mar- kisen mit einer Montagehöhe von 235-250 cm anbauen. Anbau am Wohnwagen: Ziehen Sie den Keder in die Keder- schine des Wohnwagens ein. Anbau an einer Markise: Drehen Sie die Markise soweit...
  • Page 3 Garda Air Drehen Sie die Markisen so weit es geht wieder ein. Befestigen Sie zuerst die hinteren und dann die vorderen Zeltecken im Boden. Nutzen Sie dazu die mitgelieferten Leiterabspanner und Erdnägel www.dwt-zelte.com...
  • Page 4 Garda Air Bevor Sie die Luftschläuche aufpumpen, schrauben Sie das Ventil komplett aus dem Gewinde. Drehen Sie es wieder so ein, dass das Gewinde nicht klemmt und keine Luft entweicht. Zusammen mit der Pumpe wird ein Überdruckventil mitgeliefert, das dafür sorgt, dass nur eine bestimmte Luftmenge eingefüllt wird.
  • Page 5 Garda Air Beginnen Sie nun die Luftschläufe aufzupumpen. Lösen Sie dazu die kleine Kappe auf dem Ventil und stecken Sie den Schlauch von außen in die Ventilöffnung. Danach schlie- ßen Sie das jeweilige Ventil mit der Schutzkappe. Wenn sich die Bögen nicht selbst aufrichten, ziehen Sie leicht an den Leinen.
  • Page 6 Garda Air Pumpen Sie den kurzen Air In Schlauch auf und setzen Sie ihn zwischen den beiden Bögen ein, die beiden Alustangen werden in den Seitenwänden als Dachstangen einge- setzt. Spannen Sie die Tiefe aus. Die flachen Enden der Dachstangen wer- den in eingenähte Taschen gesteckt...
  • Page 7 Garda Air Verspannen Sie die Abspannleinen so, das sich auch das Dachgewebe spannt und sich kein Regenwasser im Dach sammelt. Schließen Sie alle Reißverschlüsse und beginnen Sie mit der Boden- abspannung in Vorderwand und Seitenwänden und nutzen Sie alle möglichen Abspannpunkte.
  • Page 8 Garda Air Als Option bestellbar: Das Innenzelt bietet 2 Schlafplätze. Die flache Bodendecke reduziert die Kondeswasserbildung und lässt den Inneraum leicht sauber halten. www.dwt-zelte.com...
  • Page 9 Garda Air Abbau Tipps: 1. Vor dem Abbau entfernen Sie zuerst die Dachstangen. Nehmen Sie sich Zeit für die 2. Bis auf die 4 Zeltecken, entfernen Sie die Bodenabspannung und Bodenabspannung! Nur mit einer lösen Sie die Abspannleinen. ordentlichen Befestigung können 3.
  • Page 10  Garda Air This Modell can be set up at Caravans or windout awnings with mounting height of 235 to 250 cm. Slide the the roof thru the awning channel of your caravan. Open the windout awning and unscrew until you can reach the front part by using a small ladder.
  • Page 11 Garda Air Screw back the awning. It depends on the awning brand wether you can close the awning completely or leave a gap open. Fix the corners at the rear first. Use ladderstraps and pegs from the accessory bag. Than fix the front corners.
  • Page 12 Garda Air Unscrew all valves from the air tubes and screw back. Make sure that winding is not uptight. In this case the air tubes will loose pressure. Make sure that release valve is mounted to pump as shown on the picture. Do dot use any...
  • Page 13 Garda Air Unscrew little cap on top of the valves and start infalting the tubes. Screw back the little cap. Pull the guy ropes slightly if the tubes will not pop up by itselves. www.dwt-zelte.com...
  • Page 14 Garda Air Fill up the short air tube. One Air In Tube for the middle, 2 alloy poles for the sides. Fix the depth by tensioning the poles. Push the flat ends into the pockest at the sides. www.dwt-zelte.com...
  • Page 15 Garda Air Use the guy ropes to fix the front that water cannot collect on the roof sections. Close all zippers and start with ground fixing in sides and front wall by using all abvailable pegging points. www.dwt-zelte.com...
  • Page 16 Garda Air Order as an Extra: The inner tent offers 2 sleeping berth. The flat groundsheet minimizes condensation and the inside is easy to clean. www.dwt-zelte.com...
  • Page 17 Garda Air Tips: Dismantling Use all groundfixing options to 1. remove roof poles. complete the set up propperly. Invest 2. release all fixing points, groundfixing guy lines. Except the some extra time to do this and use 4 corners! all fixing options and guy lines.
  • Page 18 Garda Air Aufbau- und Pflegehinweise Bitte lesen Sie diese Anleitung unbedingt vor dem Aufbau komplett Schließen Sie Zelttüren und Fenster, wenn Sie das Zelt verlassen und durch. wenn Wind aufkommt. Damit vermeiden Sie dass der Wind das Zelt aufbläst und beschädigt.

  • Page 19: Important Product Information

    Garda Air Assembly and Care instruction Please read these Assembly and Care Instructions completely, be- Temperature variations may cause the fabric to shrink or expand fore starting to assemble the tent. slightly. These natural properties mean that the pitching of the tent should be checked regularly and adjusted when necessary.
  • Page 20 Garda Air www.dwt-zelte.com...
