VW Caddy III 04-, Caddy Life 04-,
Maxi (2K, 2KN, 2K3) 04-
(nicht für Erdgasfahrzeuge)

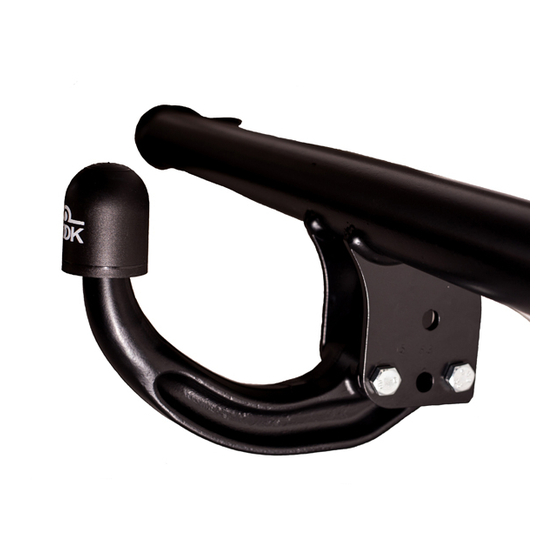

BTZ 26-24B
BTZ 26-24A
1700Kg
80Kg
[max. kg] x
D
[kN] = ------------------------------------------------------------ x ----------
[max. kg] +

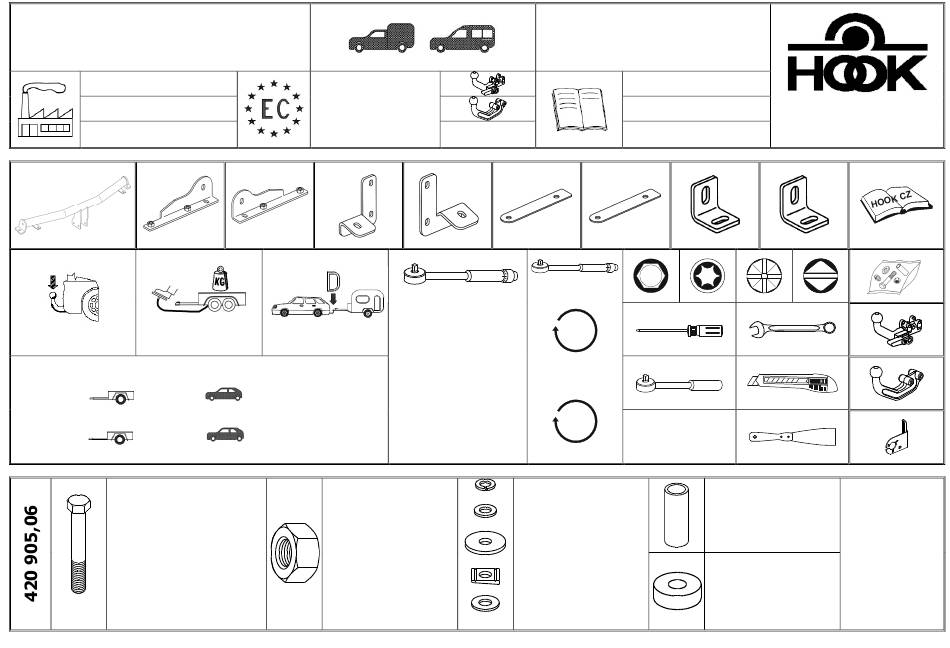

2x M6 x 16
2x M6 x 20
6x M12 x 35 (10.9)
2x M12 x 45 (10.9)
1x M12 x 90
1x M12 x 100
e27 00*0218
M4 = 3 Nm (8.8)
M5 = 6 Nm (8.8)
D =9,40kN
M6 = 10 Nm (8.8)
M8 = 24 Nm (8.8)
M10 = 47 Nm (8.8)
M12 = 80 Nm (8.8)
M14 = 125 Nm (8.8)
[max. kg]
9,81
M16 = 193 Nm (8.8)
M12 = 111 Nm (10.9)
M16 = 271 Nm (10.9)
[max. kg]
1000
2x M6
2x M12
2x M12 (10.9)
Košuličova 2
619 00 Brno
ČESKÁ REPUBLIKA
tel., fax: +420 543 252 024
0 km
+
300 km
DIN 128
6x 6,6 (DIN 440)
DIN 125A
4x 6,1 (DIN 128)
10x 12,2 (DIN 128)
2x 14 (ČSN 02 1729)
DIN 440
5x 13 (DIN 125A)
DIN 434
ČSN
02 1729
420 905
HOOK CZ s.r.o.
420 906
www.hook-tz.cz
