Den Lochabstand vor der Montage nachmessen
Den Lochabstand vor der Montage nachmessen
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungslöchern
!
an Ihrem Bildschirm!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht
TS5511
Monitor Tischhalterung
Horizontal / Waagerecht
VESA-Befestigungslöcher
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm , 100mm
75mm , 100mm
75x75
100x100
MONTAGEANLEITUNG
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
10kg x2
(22lbs)x2
MAX
Deutsch
English
v.16.8
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ricoo TS5511
Summary of Contents for ricoo TS5511

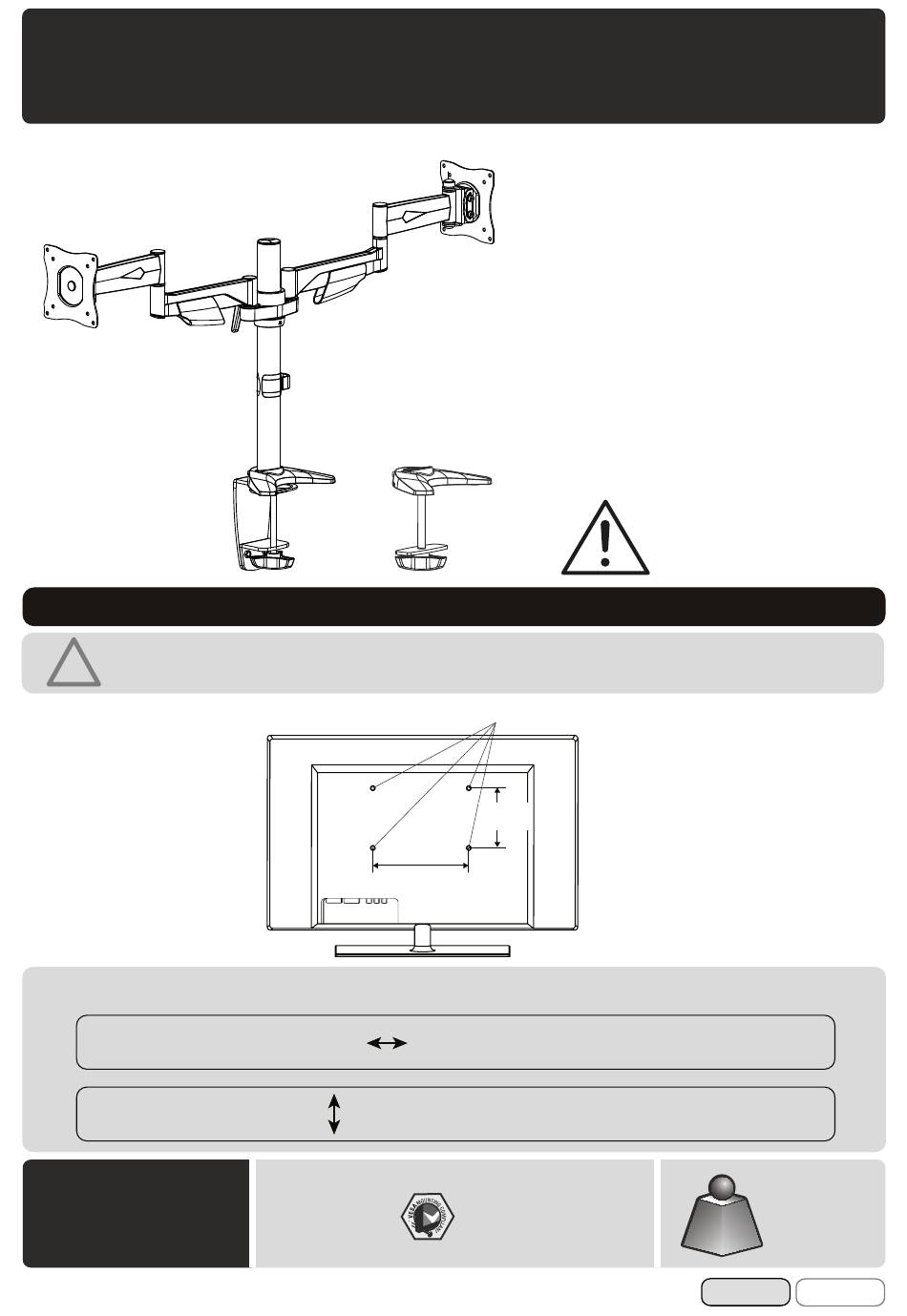

- Page 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungslöchern an Ihrem Bildschirm! VESA-Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht 75mm , 100mm Vertikal / Senkrecht 75mm , 100mm 10kg x2 TS5511 75x75 (22lbs)x2 100x100 Deutsch English...
- Page 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
- Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. A (x1) B (x1) 3mm (x1) 4mm (x1) C (x1) F (x1) G (x1) H (x1)
- Page 4 Schritt 1 Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. festziehen Höhe einstellen lösen Fixierring festziehen aufkleben* Schritt 2 2a. Montage an die Tischkante Beachten : min. Tischdicke = 10mm max.
- Page 5 2b. Montage im Tischloch ø:10mm~70mm Deutsch English...
- Page 6 Schritt 3 Deutsch English...
- Page 7 Schritt 4 Deutsch English...
- Page 8 Schritt 5 Fertig 180° 180° 180° 360° +20° Deutsch English...
- Page 9 Please check BEFORE installation distance between mounting holes on your display! VESA-Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: 75mm , 100mm Horizontally 75mm , 100mm Vertical / Perpendicularly 10kg x2 TS5511 75x75 (22lbs)x2 100x100 Deutsch English...
- Page 10 NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
-
Page 11: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. A (x1) B (x1) 3mm (x1) 4mm (x1) C (x1) F (x1) G (x1) - Page 12 Step 1 The adhesive bonding of the rubber pad is normally necessary only if it is a glas-topped table. It serves to protect the glas surface of the tabletop. tighten Höhe einstellen Fixing ring loosen tighten stick on* Step 2 2a.
- Page 13 2b. Hole Installation ø:10mm~70mm English Deutsch...
- Page 14 Step 3 English Deutsch...
- Page 15 Step 4 English Deutsch...
- Page 16 Step 5 Done 180° 180° 180° 360° +20° English Deutsch...
