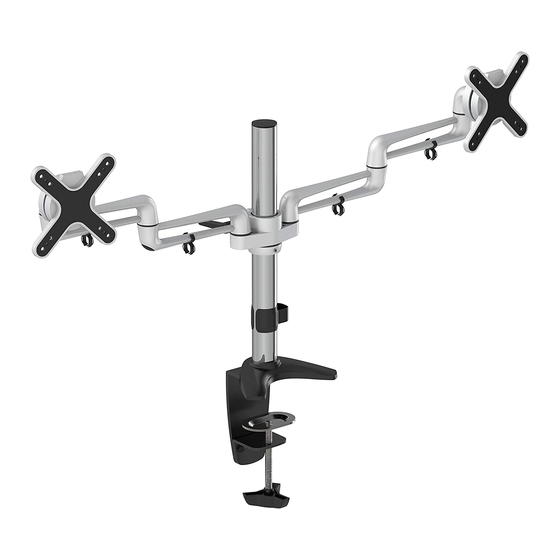

ricoo TS2311 Installation Manual

Tv / monitor desk mount

Hide thumbs

page of 22

/ 22
Bookmarks

Available languages

Quick Links

Download this manual

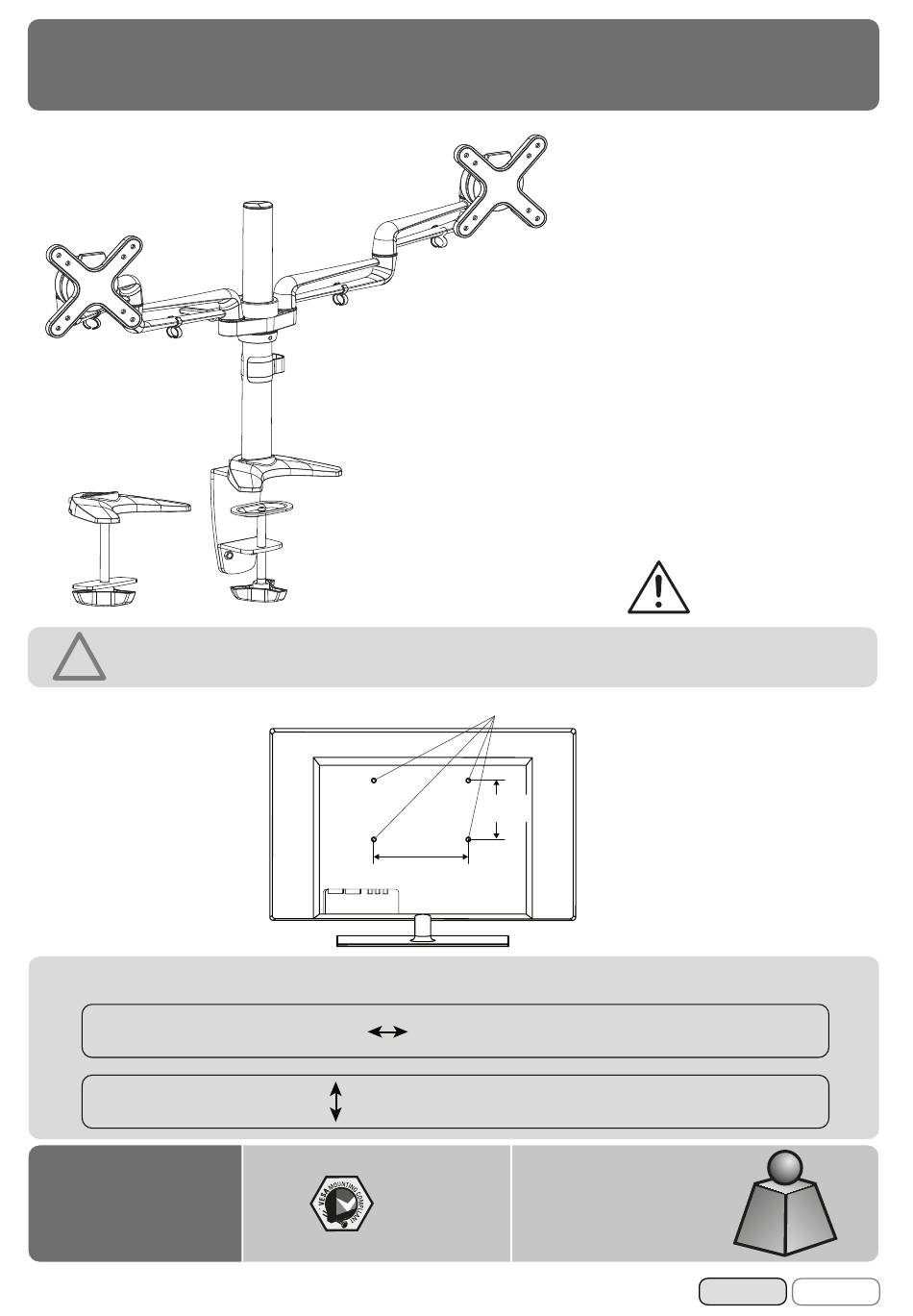

TV / Monitor Tischhalterung

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA-Befestigungslöchern

an Ihrem Bildschirm!

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Waagerecht

Vertikal / Senkrecht

TS2311

VESA-Befestigungslöcher

Vertikal /

Senkrecht

Horizontal / Waagerecht

75x75

100x100

MONTAGEANLEITUNG

ACHTUNG: NIEMALS DAS MAXIMAL

ZULÄSSIGE BELASTUNGSGEWICHT

ÜBERSCHREITEN. MISSACHTUNG

KANN ZU SACHSCHÄDEN ODER

SCHWEREN VERLETZUNGEN FÜHREN!

Bildschirm Rückseite

75mm , 100mm

8kgx2

(18lbsx2)

MAX

Deutsch

v.16.10

English

Need help?

Do you have a question about the TS2311 and is the answer not in the manual?

Questions and answers

Summary of Contents for ricoo TS2311

Page 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA-Befestigungslöchern an Ihrem Bildschirm! VESA-Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht 75mm , 100mm Vertikal / Senkrecht 75mm , 100mm 8kgx2 TS2311 75x75 (18lbsx2) 100x100 Deutsch English...
Page 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Grundgerüst (x1) Frontplatte (x2) Tischklemme (x1) Befestigungsstab (x1) screw (x4) Gummipad, selbstklebend (x1) Bitte beachten: Gummipad “F”...
Page 4 1. Zusammenbau der Tischklemme und des Befestigungsstabes Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. festziehen Höhe einstellen lösen Fixierring festziehen aufkleben* 2. Montage an den Schreibtisch 2a.
Page 5 2. Montage an den Schreibtisch 2b. Montage im Tischloch Demontieren Sie die Tischklemme wie abgebildet. Montageschraube Grundplatte Gummipad Montieren Sie die Grundplatte an der Tischklemme mit den Schrauben (diese wurden zuvor entfernt). Beachten: min. Lochdurchmesser = 10mm max. Lochdurchmesser = 70mm Fixierschraube Fixierschraube durch das Tischloch durchführen und in die Grundplatte einschrauben.
Page 6 3. Montage des Grundgerüstes Grundgerüst auf den Befestigungsstab aufstecken und nach unten schieben bis das Grundgerüst den Fixierring erreicht. Fixierring festziehen Beachten: Bei Platzmangel kann der Fixiergriff ausgezogen werden. Fixiergriff Deutsch English...
Page 7 4. Anbringung der Frontplatte an den Bildschirm Oberseite des TVs · Wählen Sie die zu Ihrem Monitor passenden Schrauben. · Montieren Sie die Frontplatte am Monitor. · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Deutsch English...
Page 8 5. Aufhängung des Monitors an die Wandhalterung / das Grundgerüst Heben Sie die Monitore inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Fixieren Sie beide Frontplatten mit jeweils zwei Schrauben “E”. Deutsch English...
Page 9 6. Kabelführung Schließen Sie die Kabel an Ihrem Bildschirm an und führen Sie die Kabel durch die Führungsbügel. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird. Deutsch English...
Page 10 7. Einstellungen / Ausrichtung Je nach Gewicht des Displays kann es notwendig sein Anpassungen an der Kugelgelenk- Vorrichtung durchzuführen. Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Deutsch English...
Page 11 8. Schwenkbereich der Halterung Schreibtischkante Schwenkung der Gelenkarme der Halterung außerhalb des angegebenen Schwenkbereichs kann zum Abrutschen der Halterung von der Tischkante sowie schweren Verletzungen führen! Fertig Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
Page 12 Please check BEFORE installation distance between VESA mounting holes on your display! VESA-Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: Horizontally 75mm , 100mm 75mm , 100mm Vertical / Perpendicularly 8kgx2 TS2311 75x75 (18lbsx2) 100x100 RATED Deutsch English...
Page 13 NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
Page 14: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. front plate desk clamp adapter bracket (x2) assembly (x1) assembly (x1) pole (x1) screw (x4)
Page 15 1. Assembling the Pole and Desk Clamp The adhesive bonding of the rubber pad is normally necessary only if it is a glas-topped table. It serves to protect the glas surface of the tabletop. tighten Adjust height loosen Fixing ring tighten stick on* 2.
Page 16 2. Attaching to the Desk 2b. Hole Installation Disassemble the desk clamp and select the right parts for using hole installation. attach screw base plate rubber pad Re-install the base plate with three retained screws, then tighten securely. Note: min. hole diameter =10mm max.
Page 17 3. Installing the Articulated Arm Assembly Fixing ring tighten adjust handle English Deutsch...
Page 18 4. Installing the VESA Plates English Deutsch...
Page 19 5. Installing the Displays Insert the both front plates “B” onto the mount and use screws “E” (4pcs) to secure them. Make sure the display is safely secured before finally releasing. English Deutsch...
Page 20 6. Cable Management English Deutsch...
Page 21 7. Adjustment Slightly loosen or tighten the screws as required due to different weights of the displays. English Deutsch...
Page 22 8. Pivot Adjustment Range Swinging the arm beyond this range may result in the mount slipping off the desk causing serious injury! Done Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
