PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ

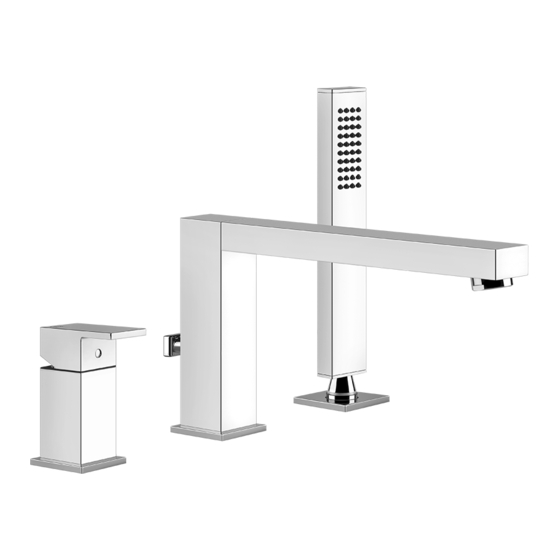

RETTANGOLO
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
Art. 20036
Art. 20037
Art. 20038
Art. 20041
Gessi SpA - Parco Gessi
www.gessi.com - gessi@gessi.it
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Gessi RETTANGOLO 20036
Summary of Contents for Gessi RETTANGOLO 20036
- Page 1 BAD-MISCHUNGSPROGRAMM PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ RETTANGOLO Art. 20036 Art. 20037 Art. 20038 Art. 20041 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Page 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Art. 20036 Art. 20037...
- Page 3 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Art. 20038 Art. 20041...
- Page 4 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Prima dell’installazione e messa in funzione Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.
-
Page 5: Технические Данные
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar cuerpos extraños capaces de dañar los empaques/anillos de cierre. Para garantizar un plazo largo de vida del producto, instalen las llaves de paso con filtro debajo del lavabo y límpienlas periódicamente. - Page 6 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - Il rispetto di tali indicazioni, mantiene i diritti di garanzia, garantisce le caratteristiche dichiarate dei prodotti e ne assicura la completa affidabilità. - Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete reliability.
- Page 7 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - Il contatto prolungato con sostanze pur blandamente aggressive, può determinare il danneggiamento della treccia ed il conseguente scoppio del flessibile. - Prolonged contact wit any substance, even scarcely aggressive, can cause external braid damage and subsquent flexible burst.
- Page 8 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Calda Fredda Cold Chaude Froide Warmwasser Kaltwasser Caliente Fría Горячая Холодная Flessibile di collegamento G1/2” Flessibile di collegamento G1/2” Connection flexible G1/2” Connection flexible G1/2” Flexible de liaison G1/2” Flexible de liaison G1/2”...
- Page 9 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Fig. 1 Fig. 2 Fig. 3 Ch.
-
Page 10: Instalación
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА INSTALLAZIONE Prima di inserire il gruppo nei fori della vasca assicurarsi che le guarnizioni di base siano ben posizionate nelle proprie sedi e che i flessibili di alimentazione siano ben avvitati al corpo del rubinetto. Sistemare il gruppo nei fori della vasca. - Page 11 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Fig. 4 Ch. 24 mm Fig. 5 Fig. 6 Guarnizione filtro Filter washer Jointe filtre Filterdichtung Junta-filtro Уплотнительная прокладка фильтра Fig. 7 Blue Rosso Ch. 19 mm Ch. 19 mm Fredda Cold Calda...
- Page 12 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА INSTALLAZIONE Collegare il flessibile neutro nell’attacco inferiore del tubetto di rame G1/2”, interponendo la guarnizione di tenuta. Una volta eseguito il tutto inserire l’estremità libera del flessibile all’interno del cono porta doccetta.
- Page 13 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА Fig. 8 APRIRE OPEN Fig. 9 Fig. 10 Fig. 11 Fig. 12 CHIUDERE CLOSE...
- Page 14 FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА FUNZIONAMENTO DEL DEVIATORE Il dispositivo permette la deviazione del flusso dell’acqua alla doccetta. Per azionare il deviatore è sufficiente avviare la normale erogazione dell’acqua ed estrarre il pomolo del deviatore verso l’esterno fino a ché l’acqua non uscirà dalla doccetta. Per ripristinare la condizione iniziale basterà...
- Page 15 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Art. 20036 Art. 20037...
- Page 16 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Art. 20038 Art. 20041...
-
Page 17: Запасные Части
MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ PARTI DI RICAMBIO: PIEZAS DE REPUESTO: 1 - Maniglia completa 1 - Palanca completa 2 - Ghiera di serraggio cartuccia 2 - Virola de fijación del cartucho 3 - Cartuccia 3 - Cartucho 4 - Set di fissaggio 4 - Juego de fijación... - Page 18 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Fig. 13 Fig. 14 2,5 mm Ch. 28 mm SOSTITUZIONE DELLA CARTUCCIA Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) utilizzando una chiave a brugola, estrarre quindi la maniglia (B) sfilandola dalla cartuccia (E).
- Page 19 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A) unter Einsatz eines Sechskantschlüssel losschrauben, dann den Griff (B) herausziehen, indem man ihn von der Kartusche (E) abzieht. Die Nutmutter, welche die Kartusche (C) abdeckt, entfernen. Die Befestigungsnutmutter (D) losschrauben und die neue Kartusche (E) vom Körper der Mischbatterie entfernen.
- Page 20 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Fig. 15 Fig. 16 Ch. 10 mm SOSTITUZIONE DEL DEVIATORE Prima di effettuare tale operazione assicurarsi che la rete idrica sia chiusa. Tenere con una mano l’astina del deviatore per poter svitare agevolmente il pomolo. Svitare con l’apposita chiave il deviatore danneggiato dalla propria sede e procedere alla sostituzione seguendo il procedimento inverso allo smontaggio.
- Page 21 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ SUSTITUCIÓN DEL DESVIADOR Antes de efectuar dicha operación asegúrense que el agua de la red hídrica esté cerrada. Cojan con una mano la varilla del desviador para destornillar fácilmente el pomo. Destornillen de su asiento, utilizando la llave correspondiente, el desviador dañado y sustitúyanlo según el procedimiento inverso a aquello de desmontaje.
- Page 22 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Fig. 17 Fig. 18 Guarnizione filtro Filter washer Jointe filtre Filterdichtung Junta-filtro Уплотнительная прокладка фильтра Fig. 19...
- Page 23 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ SOSTITUZIONE DEL FLESSIBILE DELLA DOCCETTA Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. La sostituzione del flessibile della doccetta è possibile perché corredato di flessibile di prolunga intrecciato da 500 mm il quale permette la sostituzione del primo per estrazione senza dover smontare le altre parti della batteria.
- Page 24 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Fig. 20 Fig. 21 PULIZIA / SOSTITUZIONE DELL’AERATORE Nel caso l’erogazione non fosse fluida svitare manualmente il porta aeratore, estrarre il filtro senza danneggiare e/o smarrire la guarnizione. Se l’aeratore fosse otturato è sufficiente sciacquare il filtro con acqua corrente, senza utilizzare detergenti.
- Page 25 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ filtro sin dañar y/o perder la junta. Si el filtro resultara atascado, será suficiente enjuagarlo utilizando agua corriente sin detergentes. En el caso de que fuese dañado será posible sustituirlo, colocando una nueva junta, y volver a montar el conjunto según la secuencia inversa.
