PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ

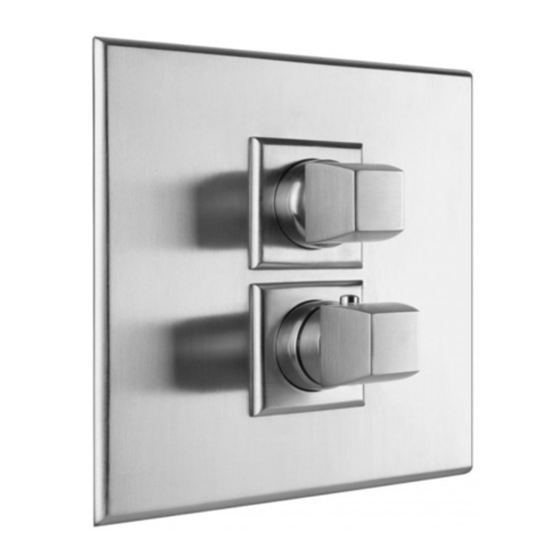

Art. 31232
Art. 31234
Art. 31236
Gessi SpA - Parco Gessi
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it
浴室混水产品
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Gessi MIMI 31232
Summary of Contents for Gessi MIMI 31232
- Page 1 PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ 浴室混水产品 Art. 31232 Art. 31234 Art. 31236 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Page 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Art.
- Page 3 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Art.
-
Page 4: Caratteristiche Tecniche
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Prima dell’installazione e messa in funzione Attenzione! I tubi d’alimentazione devono essere sciacquati con cura prima dell’installazione del dispositivo, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel dispositivo possono entrare corpi estranei in grado di danneggiare guarnizioni/o-ring. -
Page 5: Características Técnicas
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Vor der installation und inbetriebnahme Achtung! Bevor die Vorrichtung zu installieren, bitte spülen Sie die Zuleitungsröhre sorgfältig aus, um alle Spannen, Schweiß- und. Hanfrückstände bzw. alle Verunreinigungen vom Inneren der Röhre zu entfernen. Durch nicht sorgfältig gespülte Rohrleitungen bzw. -
Page 6: Технические Характеристики
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Перед установкой и началом использования Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы, чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через плохо промытые водопроводные трубы... -
Page 7: Contenuto Della Confezione
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Contenuto della confezione: Contenido del embalaje: 1 - Piastra di copertura 1 - Placa de cobertura 2 - Rosoni in finitura 2 - Florones de acabado 3 - Maniglie di comando 3 - Manetas de mando 4 - Boccole in finitura... - Page 8 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 1 Fig. 2 Fig. 3 Fig. 4 3 mm 3 mm Ch. 10 mm Fig. 5...
- Page 9 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 installazione delle parti esterne Fig. 1 - Togliere la protezione in plastica dal corpo incasso. Fig. 2 - Inserire a pressione le boccole in finitura. Fig.
- Page 10 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Εικ. 2 - Εισάγετε με πίεση τους τριβείς φινιρίσματος. Εικ. 3 - Γυρίστε τον κάτω τριβέα ακολουθώντας την κατεύθυνση της σχισμής. Σφίξτε τη βίδα που υποδεικνύεται για...
- Page 11 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 6 Fig. 7 Fig. 8 3 mm 3 mm...
- Page 12 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 installazione delle parti esterne (continua...) Fig. 6-7 - Inserire la piastra di finitura e scorrerla fino al muro. Si consiglia di sigillare con del silicone (esente da acido acetico) il punto di congiunzione tra la parete piastrellata e la piastra di finitura.
- Page 13 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 9 Fig. 10 Fig. 11 Fig. 12 2,5 mm...
- Page 14 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 installazione delle parti esterne (continua...) Fig. 9 - Verificare che il supporto per la maniglia di comando sia posizionato con la riga di riferimento rivolta verso l’alto.
- Page 15 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Τοποθέτηση των εξωτερικών μερών (συνεχίζεται…) Εικ. 9 - Ελέγξτε ότι η βάση για τη λαβή εντολής είναι τοποθετημένη με τη γραμμή αναφοράς γυρισμένη προς τα πάνω. Εικ.
- Page 16 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 13 Fig. 14 2,5 mm Fig. 15 Fig. 16 Cromo Chrome Cromo Chrome...
- Page 17 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Installazione delle parti esterne (NON in finitura CROMO) Fig. 13 - Togliere i componenti della prolunga per il comando della temperatura. Fig. 14 - Estrarre la ghiera inserita a pressione. Fig.
- Page 18 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 17 Fig. 18 NON Cromo NON Chrome NON Cromo NON Chrome Fig. 19 Fig. 20 Fig. 21 2,5 mm...
- Page 19 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Installazione delle parti esterne (NON in finitura CROMO) Fig. 17-18 - Installare il nuovo anello e il nuovo pulsante in finitura forniti nella confezione. Fig. 19-20-21 - Seguire la procedura inversa per l'assemblaggio di tutti i componenti al corpo incasso. installation of external parts (not in Chrome finish) Fig.
- Page 20 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 22 Fig. 23 38°C APRIRE OPEN Fig. 24 Fig. 25 2,5 mm Fig. 26 Fig. 27 38°C...
- Page 21 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 28 Fig. 29 CHIUDERE CLOSE 2,5 mm 2,5 mm Fig. 30...
- Page 22 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 regolazione del blocco di sicurezza della temperatura Fig. 22-23 - Aprire la rete idrica di alimentazione ed avviare l’erogazione. Rilevare la temperatura dell’acqua erogata in uscita con un semplice termometro. Si consiglia di regolare il blocco di sicurezza ad una temperatura di 38°C, quindi se la temperatura rilevata discosta da quella consigliata procedere come segue per l’opportuna taratura.
- Page 23 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 regulación del bloque de seguridad de la temperatura Fig. 22-23 - Abran la red hídrica de alimentación y empiecen la erogación. Detecten la temperatura del agua erogada a la salida con la ayuda de un simple termómetro.
- Page 24 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 Fig. 31 Fig. 32 38°C 38°C 50°C 30°C Art. 31232 90° Art. 31234 stoP 360° stoP Art. 31236 stoP 360°...
-
Page 25: Regolazione Della Temperatura
FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 regolazione della temperatura Ruotare la maniglia in senso orario per ottenere una diminuzione della temperatura (da 38°C fino a ~30°C). Ruotare la maniglia in senso antiorario fino alla tacca dei 38°C, premere il pulsante rosso di sicurezza e proseguire la rotazione per ottenere un aumento di temperatura (da 38°C a ~50°C). - Page 26 FUNZIONAMENTO - WORkING - FONCTIONNEMENT - FUNkTIONSTäTIGkEIT - FuNCIoNAMIENTo - ИСПОЛЬзОВАНИЕ - ΛΕΙΤΟΥΡΓΙΑ - 运行 regulación de la temperatura Giren la maneta en el sentido de las agujas del reloj para obtener una disminución de la temperatura (de 38°C a ~30°C). Giren la maneta en el sentido contrario a las agujas del reloj hasta la muesca de los 38°C, pulsen el botón rojo de seguridad y sigan girando para obtener un aumento de la temperatura (de 38°C a ~50°C).
- Page 27 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Art. 31232 Art. 31234...
- Page 28 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Art. 31236 Parti di ricambio: Piezas de repuesto: 1 - Maniglia regolazione portata 1 - Maneta regulación del caudal 2 - Maniglia per regolazione temperatura 2 - Maneta para la regulación de la temperatura 3 - Vitone (Art.
- Page 29 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 33 Fig. 34 2,5 mm 2,5 mm Fig. 35 Fig. 36 3 mm 3 mm...
- Page 30 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 smontaggio parti esterne per manutenzione Durante tutte le fasi della manutenzione si raccomanda di chiudere l’acqua della rete idrica e di affidare la sostituzione/smontaggio dei componenti interessati a personale qualificato. Fig.
- Page 31 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 37 Fig. 38 2,5 mm Fig. 39 Fig. 40 Ch. 10 mm Fig. 41 Fig. 42 3 mm...
- Page 32 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 sostituzione cartuccia termostatica Fig. 37 - Individuare la posizione della cartuccia termostatica sul corpo incasso. Fig. 38 - Togliere i componenti della prolunga per il comando della temperatura. Fig.
- Page 33 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 рис. 42 - Развинтите винт, расположенный в верхней части встраиваемого корпуса, и удалите поврежденный термостатический картридж. Затем выполните эту процедуру в обратной последовательности, чтобы установить новый картридж во встроенный...
- Page 34 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 43 Fig. 44 2,5 mm Fig. 45 Fig. 46 Fig. 47 Non in dotazione Not supplied Non fournie Ch. 17 mm Nicht mitgelieferte Excluida del suministro не...
- Page 35 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 sostituzione vitone Fig. 43 - Individuare la posizione del vitone nel corpo termostatico incasso. Fig. 44 - Togliere i componenti della prolunga per il comando di apertura. Fig.
- Page 36 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 комплект). Замените буксу и соберите смеситель, выполняя операции в обратной последовательности. Для корректной установки ручки просим Вас прочитать раздел: "Ориентация ручки для регулировки потока". Αντικατάσταση βίδας Εικ.
- Page 37 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 48 Fig. 49 2,5 mm Fig. 50 Fig. 51 Fig. 52 Fig. 53 Non in dotazione Ch. 30 mm Not supplied Non fournie Nicht mitgelieferte Excluida del suministro не...
- Page 38 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 sostituzione cartuccia deviatrice Fig. 48 - Individuare la posizione della cartuccia deviatrice nel corpo termostatico incasso. Fig. 49 - Togliere i componenti della prolunga per il comando di apertura. Fig.
- Page 39 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 корпусе. рис. 49 - Снимите компоненты удлинения, контролирующего температуру. рис. 50 - Снимите вставную втулку. рис. 51 - Развинтите пластиковую втулку. рис. 52 - Отвинтите резьбовую колодку, используя торцевой ключ на 30 мм (не входит в комплект). рис.
- Page 40 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 54 Fig. 55 8 mm Fig. 56 Fig. 57 Pulizia e/o sostituzione dei filtri Nel caso in cui si verifichi una scarsa fuoriuscita d’acqua è opportuno verificare le condizioni dei filtri posizionati sul corpo incassato nella parete.
- Page 41 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 were clean from impurities or limestone. Finally, following the opposite sequence, place filters in their seats and check that all works properly. For proper handle installation please read section: "Orientation of the handle for flow adjustment". Nettoyage et/ou substitution des filtres S’il y a une petite fuite d’eau il faut vérifier les conditions des filtres positionnés sur le corps encastré...
- Page 42 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Εικ. 56 - Βγάλτε το φίλτρο και αφαιρέστε τ O-ring και το δυχτάκι. Εικ. 57 - Προχωρήστε με τις εργασίες καθαρισμού χρησιμοποιώντας τρεχούμενο νερό για να αφαιρέσετε τις ακαθαρσίες.
- Page 43 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 58 Fig. 59 3 mm 3 mm Fig. 60 Fig. 61 2,5 mm...
- Page 44 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 installazione delle parti esterne Fig. 58-59 - Inserire la piastra di finitura e scorrerla fino al muro. Si consiglia di sigillare con del silicone (esente da acido acetico) il punto di congiunzione tra la parete piastrellata e la piastra di finitura.
- Page 45 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Εικ. 61 - Εισάγετε τη λαβή εντολής στην αντίστοιχη βάση και αφού ελέγξετε τη σωστή ευθυγράμμιση, μπλοκάρετε τη θέση της με τον αντίστοιχο πείρο στερέωσης. Περάστε τέλος την ταπίτσα φινιρίσματος. 外体安装...
- Page 46 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 62 - Art. 31232 Fig. 63 - Art. 31234-31236 POSIZIONE DI CHIUSURA OFF POSITION CHIUDERE CLOSE Fig. 64 Fig. 65...
- Page 47 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 66 Fig. 67 2,5 mm Orientamento maniglia per regolazione del flusso Fig. 62-63 - Portare in posizione di chiusura il comando. Fig. 64-65 - Inserire la maniglia di comando sul proprio supporto. IMPORTANTE: per la corretta installazione della maniglia assicurarsi che i riferimenti evidenziati si trovino posizionati esattamente come in figura e rispettivamente la spina di centraggio posizionata nella parte alta e il foro per il grano di fissaggio posizionato nella parte bassa.
- Page 48 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 orientieren des griffes zum einstellen des Wasserdurchflusses Abb. 62-63 - Die Steuerung in die geschlossene Stellung bringen. Abb. 64-65 - Den Steuergriff in das eigens dafür vorgesehenen Gehäuse einsetzen. WICHTIG: Für eine korrekte Installation des Griffes muss man sich vergewissern, dass die gekennzeichneten Bezugspunkte exakt so positioniert sind, wie es auf der Abbildung dargestellt ist, und der jeweilige Zentrierungsstift im oberen Teil und die Bohrung für den Fixierungsstift im unteren Teil positioniert ist.
- Page 49 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 68 Fig. 69 Fig. 70 2,5 mm 18° = 1 Posizione 18° = 1 Position...
- Page 50 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 71 Fig. 72 Fig. 73 2,5 mm...
- Page 51 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Orientamento maniglia per regolazione del flusso Fig. 68 - ALLINEAMENTO NON CORRETTO CON MANIGLIA INCLINATA VERSO DESTRA Fig. 69 - Togliere la maniglia dal supporto. Fig.
- Page 52 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Κατεύθυνση λαβής για τη ρύθμιση της ροής Εικ. 68 - Μη ΣΩΣΤη ΕΥΘΥΓΡΑΜΜΙΣη ΜΕ ΛΑΒη κΕκΛΙΜΕΝη ΠΡΟΣ ΤΑ ΔΕΞΙΑ Εικ. 69 - Βγάλτε τη λαβή από τη βάση. Εικ.
- Page 53 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 74 Fig. 75 Fig. 76 2,5 mm 18° = 1 Posizione 18° = 1 Position...
- Page 54 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 77 Fig. 78 Fig. 79 2,5 mm...
- Page 55 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Orientamento maniglia per regolazione del flusso Fig. 74 - ALLINEAMENTO NON CORRETTO CON MANIGLIA INCLINATA VERSO SINISTRA Fig. 75 - Togliere la maniglia dal supporto. Fig.
- Page 56 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Κατεύθυνση λαβής για τη ρύθμιση της ροής Εικ. 74 - Μη ΣΩΣΤη ΕΥΘΥΓΡΑΜΜΙΣη ΜΕ ΛΑΒη κΕκΛΙΜΕΝη ΠΡΟΣ ΤΑ ΑΡΙΣΤΕΡΑ Εικ. 75 - Βγάλτε τη λαβή από τη βάση. Εικ.
- Page 57 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 80 Fig. 81 180° 2,5 mm Fig. 82 2,5 mm...
- Page 58 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANuTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 ATTENZIONE! Nel caso NON si sia ottenuto il corretto allineamento della maniglia, svitare la vite che blocca il supporto interessato e ruotare lo stesso di 180°, quindi installare nuovamente il tutto sul corpo incasso. Ripetere le operazioni illustrate da figura 62 a figura 79 fino al conseguimento del corretto allineamento della maniglia.
