BOSAL-No. 031 - 368
VW
Touareg
Elektro-Einbausatz für Anhängerkupplung / 7-polig / 12 Volt / ISO 1724
Einbauanleitung
Electric wiring kit for towbars / 7-pin / 12 Volt / ISO 1724
Fitting instructions
Faisceau pour attelage / 7 broches / 12 Volt / ISO 1724
Instructions de montage
Cablaggio elettrico per ganci di traino / 7 poli / 12 Volt / ISO 1724
Istruzione di montaggio
Kits eléctricos para enganches de remolques / 7 pins / 12 Volt / ISO 1724
Instrucciones de montaje
Elektro-inbouwset voor aanhangerkoppeling / 7-polig / 12 Volt / ISO 1724
Montagehandleiding
87271129/20.09.2013
BOSAL HELPLINE DEUTSCHLAND
Telefon (02162) 959-110 Telefax (02162) 959-416
04/10
BOSAL HELPLINE ÖSTERREICH
Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416
Seite 1 von 16
Advertisement
Related Manuals for bosal 031-368
Summary of Contents for bosal 031-368

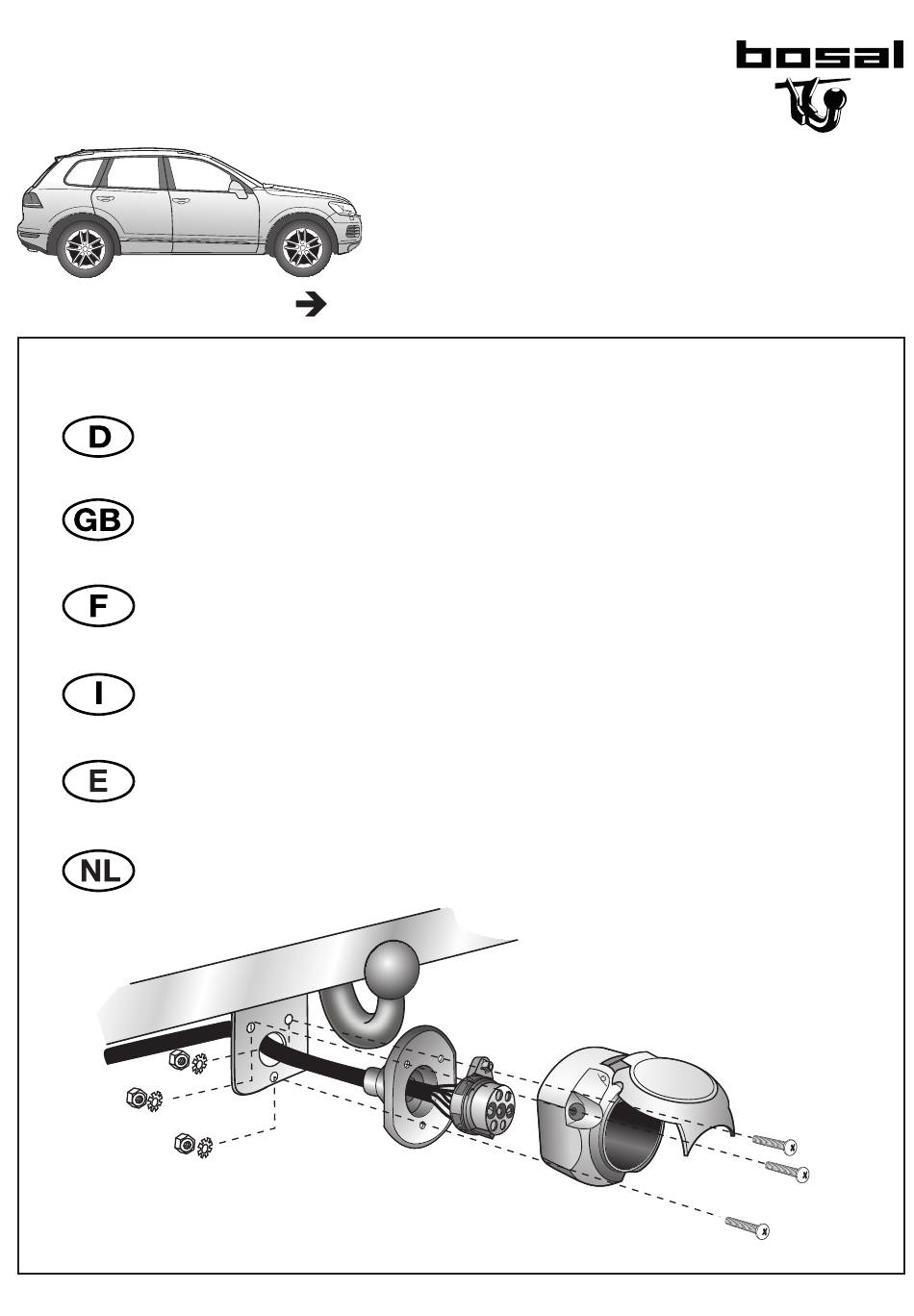

- Page 1 BOSAL-No. 031 - 368 Touareg 04/10 Elektro-Einbausatz für Anhängerkupplung / 7-polig / 12 Volt / ISO 1724 Einbauanleitung Electric wiring kit for towbars / 7-pin / 12 Volt / ISO 1724 Fitting instructions Faisceau pour attelage / 7 broches / 12 Volt / ISO 1724...
- Page 2 Alle opgaven het diagnoseproces nogmaals te worden gestart! en afbeeldingen niet-bindend. 87271129/20.09.2013 Seite 2 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 3 3, 11-12 14-20 22-24 87271129/20.09.2013 Seite 3 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 4 Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen 87271129/20.09.2013 Seite 4 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 5 Indeling van de stekkerdoos / maximaal uitgangsvermogen BK/WT 3/31 BK/GN GY/RD 5/58-R BK/RD 6/54 7/58-L GY/BK 90500548 Ausgangsseite wählen Choose direction 90500298 87271129/20.09.2013 Seite 5 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 6 Sedá Wichtig! Unbedingt Hinweise aus Bild 1 beachten! Important! Please note informations in picture 1! RD/YL RD/BL 87271129/20.09.2013 Seite 6 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 7 B+/30 21 - 38 Kammern 1,2 Chambers 1,2 18-38 B+/30 RD/BL RD/YL Sekundärverriegelung schliessen! Close secondary lock! 87271129/20.09.2013 Seite 7 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 8 RD/YL Kammer 20 chamber 20 Kammer 21 chamber 21 Sekundärverriegelung schliessen! Close secondary lock! OR/GN OR/BR RD/BK 87271129/20.09.2013 Seite 8 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 9 OR/GN OR/GN Bordnetzsteuergerät BCM 2 Steckgehäuse 32-polig (BK) Network control unit BCM 2 32 pin connector (BK) 87271129/20.09.2013 Seite 9 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 10 Kammer/chamber 2 Bordnetzsteuergerät BCM 2 Steckgehäuse 32-polig (GY) Network control unit BCM 2 32 pin connector (GY) 87271129/20.09.2013 Seite 10 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 11 Pour activer ces fonctions, les feux de position ou de croisement doivent être allumés! OPTIONAL Trailer Simulator for 7- and 13-pin everse everse Sockets 87271129/20.09.2013 Seite 11 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 12 90500748 Optional: Adapter socket 023 - 394 7-pin 13-pin everse 90500507 SETUP Ignition ON 87271129/20.09.2013 Seite 12 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 13 • 03 Système électronique de freinage • 011 Valeurs mesurées • Entrer «10» et «Q» • Remorque «Oui» 87271129/20.09.2013 Seite 13 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
- Page 14 • 03 Sistema electrónico de frenos • 011 Valores medidos • Introducir "10" y "Q" • Remolque sí 87271129/20.09.2013 Seite 14 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
-
Page 15: Standby / Sleepmode
Het vervangen van de lampen functioneert niet als het noodknipperlicht geactiveerd is. 87271129/20.09.2013 Seite 15 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416... - Page 16 87271129/20.09.2013 Seite 16 von 16 BOSAL HELPLINE DEUTSCHLAND BOSAL HELPLINE ÖSTERREICH Telefon (02162) 959-110 Telefax (02162) 959-416 Telefon +49 (0)2162-959-110 Telefax +49 (0)2162-959-416...
