Installation guide
Please read through before installation. Please read safety guidelines leaflet.

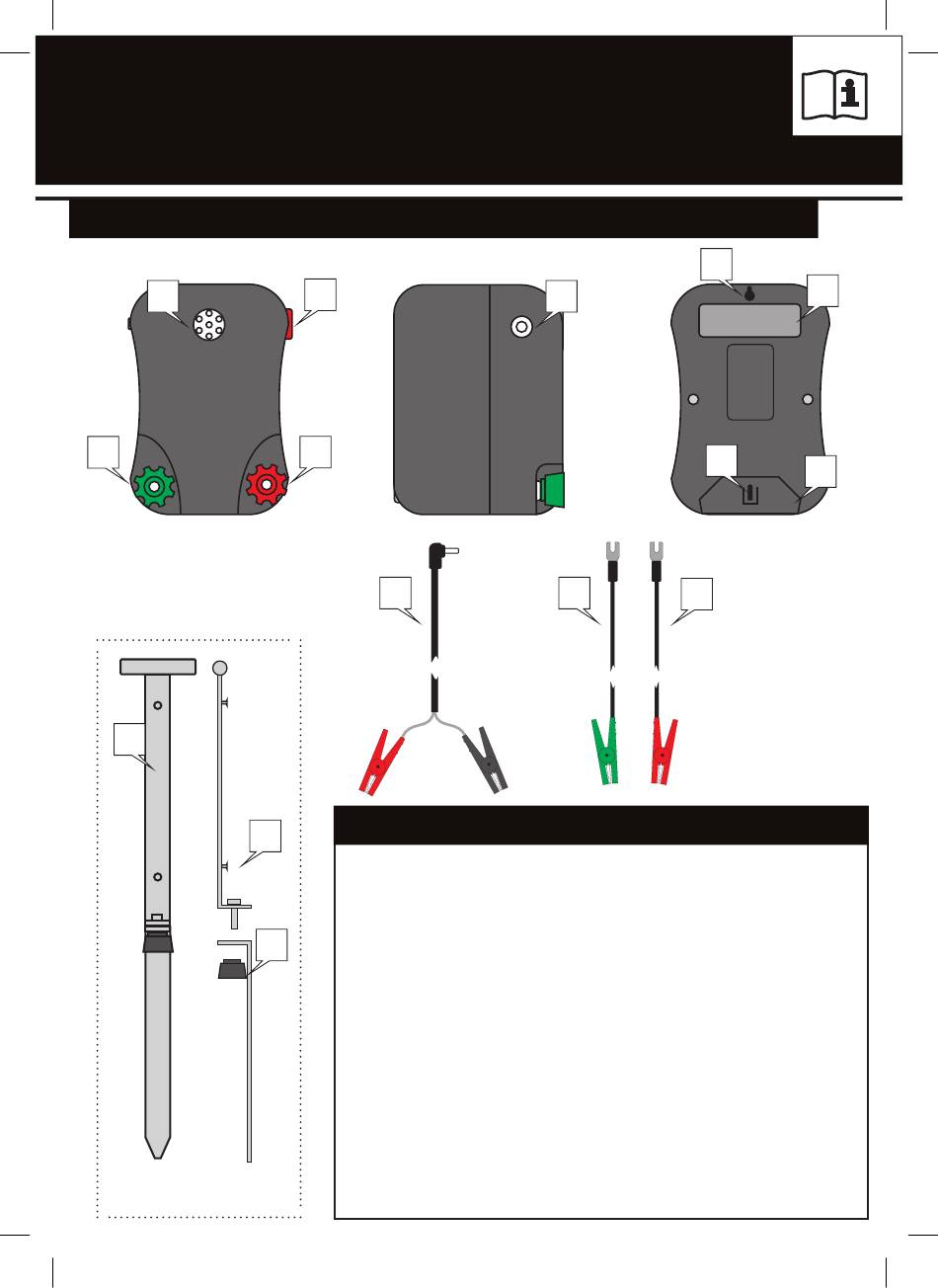

What's in the box? Getting to know the Merlin
1
3
9
10
- HLB25 - Merlin
2
4
12
Key
1.
Pulse/low battery indicator
2.
on/off switch
3.
Ground connection terminal
4.
Fence connection terminal
11
5.
Power input jack
6.
Mounting holes
7.
Carry handle
8.
6v battery compartment
9.
Stand
10.
Mounting studs
11.
Fixing thumb screw for stand
12.
12v input lead for battery operation
13.
Ground connection lead
14.
Fence connection lead
6
5
6
13
14
7
8
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hotline HLB25 Merlin
Summary of Contents for Hotline HLB25 Merlin
- Page 1 Installation guide - HLB25 - Merlin Please read through before installation. Please read safety guidelines leaflet. What’s in the box? Getting to know the Merlin Pulse/low battery indicator on/off switch Ground connection terminal Fence connection terminal Power input jack Mounting holes Carry handle 6v battery compartment Stand...
- Page 2 Connecting it all together The Merlin can be powered by external 12v battery or a 6v spring top battery. 12v connection Insert the male jack from the 12v battery lead into the socket on the side of the energiser. Unscrew the terminals enough to slide in the fork terminals on the earth and fence leads.
- Page 3 Connection to the fence 12v connection Connect the lead with the red croc clip to the fence (from red terminal) & the green croc clip (from the green terminal) to the ground rod. We recommend a minimum of one ground road driven approx.
-
Page 4: Troubleshooting
Trouble shooting You should have a minimum of 3kv on your fence line to be effective. In principle, electric fencing is a simple concept. If your energiser is working then there can only be two other places to look - your fence line or ground system. Checking the energiser Sound and sight - Most energisers emit an audible tick caused by the firing of the output transformer. - Page 5 Installationsanleitung - 47HLB25 - Merlin Bitte vor der Installation durchlesen. Bitte Merkblatt mit den Sicher- heitshinweisen durchlesen. Was ist in der Kiste? Lernen Sie Ihren Merlin kennen Legende 1. Impuls-/Schwache-Batterie-Anzeige 2. An-/Aus-Schalter 3. Erdungsanschlussklemme 4. Zaunanschlussklemme 5. Eingangsbuchse 6. Befestigungslöcher 7.
- Page 6 Alles miteinander verbinden Der Merlin kann mit einer externen 12-Volt-Batterie oder einer 6-Volt-Blockbatterie mit Fe- derkontakten betrieben werden. 12-Volt-Anschluss Stecken Sie den Stecker der 12-Volt-Batterieleitung in die Buchse an der Seite Elektrozaungeräts (Energiser). Lösen Sie die Anschlussklemmen soweit, bis Sie die Kabelschuhe Gabelform) Erdungs- und Zaunleitung schieben...
- Page 7 Anschluss an den Zaun t Fe- 12-Volt-Anschluss Schließen Sie die Leitung mit der roten Sicherheits- Abgreifklemme (Croc Clip) an den Zaun (von der roten Anschlussklemme) und die grüne Sicherheits- Abgreifklemme an den Staberder an (von der grünen Anschlussklemme). empfehlen mindestens einen Staberder ca.
-
Page 8: Fehlersuche
Fehlersuche Um die Effektivität sicherzustellen, sollten Sie eine Spannung von mindestens 3 kV an Ihrem Zaun anliegen haben. Das Konzept von Elektrozäunen ist grundsätzlich recht einfach. Wenn Ihr Elektrozaungerät funktioniert, gibt es nur zwei andere Stellen, die Sie überprüfen können - Ihre Zaunleitung oder das Erdungssystem. - Page 9 Guide d'installation - 47HLB25 - Merlin Merci de le lire entièrement avant l'installation Veuillez lire le dépliant sur les directives de sécurité Que contient le carton ? Prise en main du Merlin Légende 1. Indicateur d'impulsion/de batterie faible 2. Interrupteur On/Off 3.
- Page 10 Connexion de l'ensemble L'électrificateur Merlin peut être alimenté par une batterie externe 12 V ou une batterie 6 V à bornes ressorts. Raccordement au 12 V Insérez le jack mâle relié au fil de la batterie 12 V dans la prise sur le côté de l'électrificateur.
- Page 11 Raccordement à la clôture e 6 V Raccordement au 12 V Raccordez le fil équipé de la pince crocodile rouge (venant de la borne rouge) à la clôture et la pince crocodile verte (venant de la borne verte) au piquet de terre.
-
Page 12: Dépistage Des Pannes
Dépistage des pannes Pour que la ligne de clôture soit efficace, il faut qu'elle se trouve sous 3 KV minimum. De par son principe, une clôture électrique est un concept simple. Si votre électrificateur fonctionne, il ne peut y avoir que deux autres endroits à vérifier : votre ligne de clôture ou le système de terre. Vérifier l'électrificateur Sonorité... - Page 13 Guida all’installazione - 47HLB25 - Merlin Leggere prima dell’installazione. Leggere l’opuscolo sulle direttive di sicurezza. Cosa c’è nella scatola? Familiarizzarsi con il Merlin Legenda 1. Indicatore di impulsi/batteria scarica 2. Interruttore On/Off 3. Morsetto di messa a terra 4. Morsetto di collegamento alla recinzione 5.
- Page 14 Assemblaggio Il Merlin può essere alimentato da una batteria esterna da 12V o da una batteria a molla da Collegamento da 12V Inserite spinotto conduttore da 12V della batteria nella presa sul lato dell’elettrificatore. Svitate i morsetti quel tanto che basta per inserire i terminali a forcella nei conduttori di terra e della recinzione.
- Page 15 Collegamento alla recinzione la da Collegamento da 12V Collegate il conduttore con il connettore a coccodrillo rosso alla recinzione (dal morsetto rosso) e il connettore a coccodrillo verde (dal morsetto verde) al picchetto di terra. Raccomandiamo di usare almeno un picchetto di terra conficcato per circa un metro nel suolo.
- Page 16 Ricerca ed eliminazione degli errori Per assicurare l’efficacia della vostra recinzione dovrebbero essere presenti almeno 3kV sulla stessa. In principio, la recinzione elettrificata è un concetto semplice. Se il vostro elettrificatore funziona, allora non restano che altri due posti da controllare - la vostra recinzione o l’impianto di terra. Controllo dell’elettrificatore Suoni e immagini - La maggior parte degli elettrificatori emette un ticchettio udibile causato dall’alimentazione del trasformatore d’uscita.
- Page 17 Guía de instalación - 47HLB25 - Merlin Rogamos lea la guía detenidamente antes de la instalación. Roga- mos lea el folleto de las directrices de seguridad. ¿Qué se incluye en la caja? Conozca el Merlin Nomenclatura 1. Indicador de impulsos / batería baja 2.
-
Page 18: Conexión Del Sistema
Conexión del sistema El Merlin puede ser alimentado por una batería externa de 12 V o por una batería superior de 6 V con resorte. Conexión de 12 V Insertar el enchufe macho del cable de la batería de 12 V en el enchufe del alimentador. - Page 19 Conexión a la cerca perior Conexión de 12 V Conectar el cable con la pinza de cocodrilo roja a la cerca (desde el borne rojo) y la pinza de cocodrilo verde (desde el borne verde) a la pica de tierra. Recomendamos como mínimo una pica de tierra con una profundidad aproximada de un metro en el suelo.
-
Page 20: Resolución De Problemas
Resolución de problemas Usted debe disponer de un mínimo de 3 kV en su línea de cercado para que sea efectiva. En principio, el cercado eléctrico es un concepto sencillo. Si su alimentador está funcionando, entonces sólo puede haber otros dos lugares donde buscar: el cercado o el sistema de puesta a tierra Comprobación del alimentador Sonido y vista: la mayoría de los alimentadores emiten una señal acústica causada por el encendido del transformador de salida.
