TECO Foxtrot C-WG-0503S Basic Documentation

CZ
Wiegand + 2x DI/AI + 12V napájení
Základní dokumentace
1 Popis a parametry
Modul C-WG-0503S (obj. č.: TXN 133 53) je určen pro připojení
zařízení s protokolem
analogových nebo binárních signálů přímo na elektroinstalační
sběrnici CIB. A pro buzení LED diod, bzučáku, apod., otevřenými
kolektory NPN. Vstupy, výstupy a sběrnice se k modulu připojují
přes volné vodiče z konektorů.
Vstupy DI1 až DI3 jsou konstruovány jako 5V TTL s vnitřními
pull up odpory. Lze je číst jako binární vstupy, nebo vyhodnocují
signály od různých čtecích zařízení s protokolem Wiegand,
například čtečky RFID karet a pod. (Sepnutý bez potenciálový
kontakt se čte jako „log.1".) Vstupy DI/AI4 a DI/AI5 lze nastavit
jako binární bez potenciálové, nebo vyvážené EZS, nebo jako
analogové pro měření teploty, či odporu.
Pro měření teploty se používají odporové snímače PT1000, nebo
Ni1000, nebo čidlo s termistorem NTC12k, nebo KTY81-121
proti společnému vodiči GND. Odpor je přepočten v modulu na
číselnou hodnotu teploty a přenášen do centrální jednotky po
sběrnici CIB. Pro jiný typ odporového snímače lze zvolit rozsah
měření odporu 0 až 160 kΩ, ale přepočet na teplotu a
linearizace se musí provést
programu. Programové vybavení modulu – firmware – je
optimalizováno na zvýšení přesnosti a linearizaci měřicího
rozsahu čidla v modulu.
Binární signály se připojují na vstupy pouze jako volný, bez
napěťový kontakt proti společnému vodiči GND, nebo binární
vstup může pracovat také v režimu vyváženého vstupů.
Příklad zapojení je uveden v kap.2.
1.1 Základní parametry
Norma výrobku
Třída ochrany elektrického předmětu –
ČSN EN 61140:2003
Připojení
Komunikační rozhraní
Typ zařízení
Krytí - ČSN EN 60529:1993
Hmotnost
Rozměry max.
1.2 Provozní parametry
Třída vlivu prostředí –
ČSN 33 2000-1 ed.2
Rozsah provozních teplot
Povolená teplota při přepravě
Relativní vlhkost vzduchu
Atmosférický tlak
Stupeň znečistění –
ČSN EN 60664-1:2004
Přepěťová kategorie instalace – ČSN EN 60664-
1:2004
TXV 133 53 rev. 03
Wiegand, respektive pro
až na úrovni uživatelského
Do instalačni krabice na stěnu nebo pod kryt
zařízení / To embedd in the installation box on
the wall or under cover of device
bez kondenzace / without condensation
min. 70 kPa (< 3000 m.n.m., over sea level)
Foxtrot
C-WG-0503S
TXN 133 53

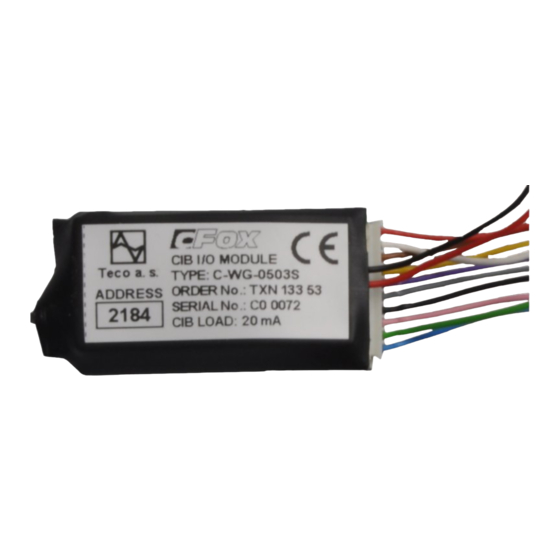

Module C-WG-0503S (part no: TXN 133 53) is designed for
připojení connecting devices with Wiegand protocol respectively to
connect the analog or digital signals directly to the electrical bus
CIB(Common Installation Bus). And for driving LEDs, Beepers
and so on, by open colector NPN. Inputs, outputs and bus are
wired to the module via the wire from conectors.
The DI1...DI3 are TTL 5V inputs with pull up resistors. They
can be read as binary inputs or evaluate the signals from
different readers with Wiegand protocol, for example, RFID
reader and so on. (Closed volt-free contacts is read as "log.1.")
Inputs DI/AI4 and DI/AI5 can be configured as a binary floating
or balanced ESS, or as an analog for measuring temperature or
resistance.
To measure temperature can be used resistive sensors
Pt1000, Ni1000 or thermistor NTC12k or KTY81-121 sensor
connected against the common potential GND. The resistance is
converted in the module to a numerical value of temperature
and transferred to the central unit via CIB. For the other types
of resistive sensors the range 0-160kOhm can be choosen. The
conversion to the temperature and linearization must be done
at the user program level in such case. Firmware in the module
is optimized to increase the accuracy of the measurement and
the linearization of the sensor characteristic as well.
Binary signals are connected to the inputs only as potential-
free contact to the common GND wire. The binary input can
operate on the mode of balanced resistance input as well.
See the example in chapter 2.
ČSN EN 60730-1 ed2:2001
III
Volné vodiče v konektoru
/ 0,15-0,5 mm 2 /
Free wire in to connector
CIB
IP10B
7 g
55 × 26 × 16 mm
Normální / Normal
0 °C .. +70 °C
–25 °C .. +85 °C
10 % .. 95 %
1
II
1/4
Wiegand + 2x DI/AI + 12V power
Basic documentation

Description and parameters

Basic parameters

Product standard
Protection class of electrical object
IEC 61140:2001
Connection
Communication interface
Type of equipment
Coverage - IEC 529:1989
Weight
Dimensions
Operational conditions
Class of ambient influence -
IEC 364-1:2005
Operating temperature range
Transport temperature range
Relative humidity
Atmospheric pressure
Degree of pollution –
IEC 60664-1:1992
Overvoltage category of installation -
IEC 60664-1:1992
EN
