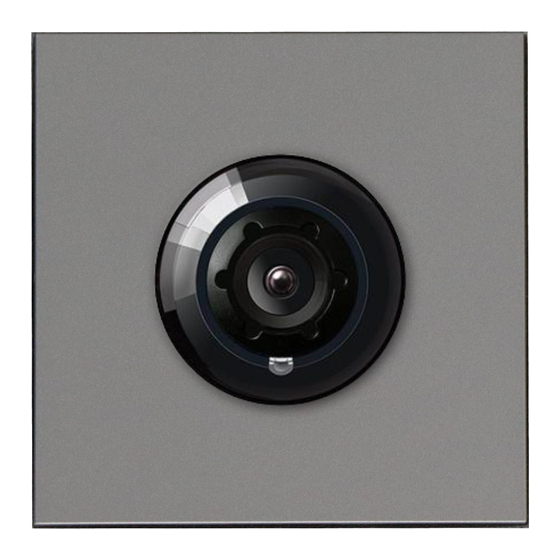

Siedle Classic
CBCM 653-02
CBCM 658-02
CACM 673-02
CACM 678-02
CCM 613-02
CCM 618-02
CBCM 653-02 NTSC
CCM 613-02 NTSC
Produktinformation
Kamera 130/180
Product information
Camera 130/180
Information produit
Caméra 130/180
Opuscolo informativo
sul prodotto
Telecamera 130/180
Productinformatie
Camera 130/180
Produktinformation
Kamera 130/180
Produktinformation
Kamera 130/180
Información de producto
Cámara 130/180
Informacja o produkcie
Kamera 130/180
Информация о продуктах
Камера 130/180
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for SSS Siedle CBCM 653-02
Summary of Contents for SSS Siedle CBCM 653-02

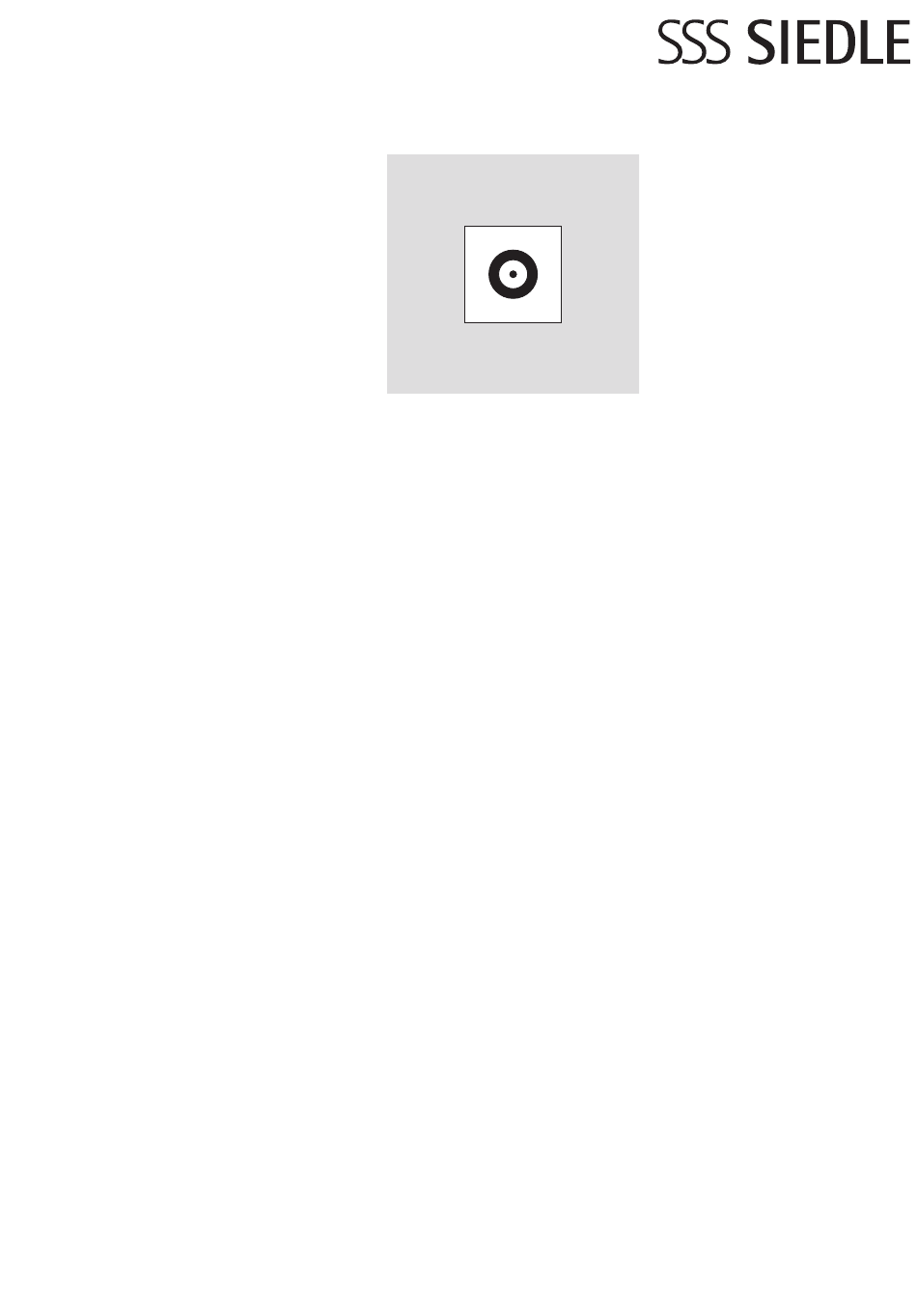

- Page 1 Siedle Classic Produktinformation Kamera 130/180 Product information Camera 130/180 Information produit Caméra 130/180 Opuscolo informativo sul prodotto CBCM 653-02 Telecamera 130/180 CBCM 658-02 CACM 673-02 Productinformatie CACM 678-02 Camera 130/180 CCM 613-02 CCM 618-02 Produktinformation Kamera 130/180 CBCM 653-02 NTSC CCM 613-02 NTSC Produktinformation Kamera 130/180 Información de producto Cámara 130/180 Informacja o produkcie Kamera 130/180 Информация...
- Page 2 50 cm 205 cm ca. 130° ca. 100° 50 cm 1143 cm ca. 170° ca. 120°...
- Page 3 50 cm 50 cm 50 cm 60° 60° 60°...
-
Page 4: Montage
Deutsch Anwendung 7 Bildausschnitt anhand der vorlie- Service Kamera 130/180 für Siedle genden Einbausituation wählen. Ist der Austausch einer Kamera Classic. Verfügbar für die Systeme a Bildausschnitt (1–3) erforderlich, wird diese am In-Home-Bus, Access oder als Kameraausrichtung oben Klemmblock ausgesteckt und systemfreie Kamera. - Page 5 Technische Daten Sprechsystem In-Home-Bus Access Systemfrei Farbsystem Bildaufnehmer CMOS-Sensor 1/3" 756 x 504 Pixel CMOS-Sensor 1/3" 1280 x 960 Pixel Auflösung 550 TV-Linien 600 TV-Linien Objektiv 2,1 mm 1,4 mm Blickwinkel horizontal ca. 130° vertikal ca. 100° horizontal ca. 170° vertikal ca. 120° Tag-/Nachtumschaltung automatisch Infrarotbeleuchtung integriert 2-stufige Heizung 12 V AC max.
- Page 6 English Application 7 Select the picture excerpt based Servicing Camera 130/180 for Siedle Classic. on the existing mounting situation. If a camera has to be exchanged, Available for the systems In-Home a Picture excerpt (1–3) this is unplugged at the terminal bus, Access or as a system-free top camera alignment block and replaced.
-
Page 7: Specifications
Specifications Intercom system In-Home bus Access System-free Colour system Image pick-up CMOS sensor 1/3" 756 x 504 Pixel CMOS sensor 1/3" 1280 x 960 Pixel Resolution 550 TV-lines 600 TV-lines Lens 2.1 mm 1.4 mm Aperture angle horizontal appr. 130° vertical appr. 100° horizontal appr. 170° vertical appr. - Page 8 Français Application 7 Choisir la section d’image à l’appui Service Caméra 130/180 pour Siedle Classic. de la situation de montage en pré- Si le remplacement d’une caméra Disponible pour les systèmes bus sence. est nécessaire, on la débranche du In-Home, Access ou en tant que a Section d’image (1–3) bornier et on la remplace.
- Page 9 Caractéristiques techniques Système interphonique Bus In-Home Access Sans système Système couleur Appareil de prise de vues Capteur CMOS 1/3" 756 x 504 pixels CMOS 1/3" 1280 x 960 pixels Résolution 550 TV-lignes 600 TV-lignes Objectif 2,1 mm 1,4 mm Angle de visée horizontal 130° environ vertical 100° environ horizontal 170°...
-
Page 10: Installazione
Italiano Impiego 7 Selezionare la sezione d’immagine Installazione Telecamera 130/180 per Siedle in base alla posizione di montaggio L’installazione, la messa in funzione Classic. Disponibile per i sistemi presente. e la programmazione sono descritte In-Home-Bus, Access o altre teleca- a Sezione d’immagine (1–3) nel corrispondente manuale allegato mere free system. - Page 11 Dati tecnici Sistema citofonico In-Home-Bus Access Senza sistema Sistema colori Ripresa immagini sensore CMOS 1/3" 756 x 504 pixel CMOS 1/3" 1280 x 960 pixel Risoluzione 550 TV-linee 600 TV-linee Obiettivo 2,1 mm 1,4 mm Angolo di ripresa orizzontale circa 130° verticale circa 100° orizzontale circa 170°...
- Page 12 Nederlands Toepassing 7 Beelduitsnede aan de hand van de Service Camera 130/180 voor Siedle Classic. geldende inbouwsituatie kiezen. Indien een camera dient te worden a Beelduitsnede (1–3) Verkrijgbaar voor de systemen omgeruild, dan wordt deze aan In-Home-Bus, Access of als systeem- camera-uitrichting boven het klemmenblok losgemaakt en vrije camera.
- Page 13 Technische gegevens Spraaksysteem In-Home-Bus Access Systeemvrij Kleursysteem Beeldopname CMOS sensor 1/3" 756 x 504 beeldpunten CMOS-sensor 1/3" 1280 x 960 beeldpunten Resolutie 550 TV-lijnen 600 TV-lijnen Objectief 2,1 mm 1,4 mm Blikhoek horizontaal ca. 130° verticaal ca. 100° horizontaal ca. 170° verticaal ca. 120° Dag-/nachtomschakeling automatisch Infrarood verlichting geïntegreerde verwarming 2-traps...
- Page 14 Dansk Anvendelse 7 Billedudsnit vælges på basis af den Service Kamera 130/180 til Siedle Classic. aktuelle indbygningssituation. Er det nødvendigt at udskifte et Står til rådighed for systemerne a Billedudsnit (1–3) kamera, fjernes dets stik fra klem- In-Home-bus, Access eller som kameraindstilling oppe bukken, hvorefter det udskiftes.
- Page 15 Tekniske specifikationer Samtalesystem In-Home-bus Access Systemfri Farvesystem Kamera CMOS-sensor 1/3" 756 x 504 pixel CMOS-sensor 1/3" 1280 x 960 pixel Opløsning 550 TV-linjer 600 TV-linjer Objektiv 2,1 mm 1,4 mm Betragtningsvinkel horisontal ca. 130° vertikal ca. 100° horisontal ca. 170° vertikal ca. 120° Dag-/natskifte automatisk Infrarød belysning integreret 2-trins varmeelement 12 V AC, maks.
- Page 16 Svenska Användning 7 Välj bildavsnittet i förhållande till Service Kamera 130/180 för Siedle Classic. den aktuella monteringssituationen. Om en kamera måste bytas ut, så a Bildavsnitt (1–3) Kan erhållas för systemen In-Home- dras den ut ur klämplinten och buss, Access eller som kamerariktning uppe byts ut.
- Page 17 Tekniska data Talsystem In-Home-buss Access Systemfri Färgsystem Bildupptagare CMOS-sensor 1/3" 756 x 504 pixel CMOS-sensor 1/3" 1280 x 960 pixel Upplösning 550 TV-linjer 600 TV-linjer Objektiv 2,1 mm 1,4 mm Betragtningsvinkel horisontal ca. 130° vertikal ca. 100° horisontal ca. 170° vertikal ca. 120° Dag-/nattomkoppling automatisk Infrarød belysning integreret 2-trins varmeelement 12 V AC, maks.
-
Page 18: Montaje
Español Aplicación 7 Seleccionar el encuadre en función Servicio Cámara 130/180 para Siedle Classic. de la situación de montaje existente. Si es preciso sustituir una cámara, Disponible para los sistemas de bus a Encuadre (1–3) ésta se extraerá y cambiará en el In-Home, Access o como cámara sin orientación de la cámara arriba bloque de terminales. - Page 19 Características técnicas Sistema de interfonía Bus In-Home Access Libre de sistema Sistema de color Sensor de imagen Sensor CMOS de 1/3" 756 x 504 píxeles Sensor CMOS de 1/3" 1280 x 960 píxeles Resolución 550 líneas de TV 600 líneas de TV Objetivo 2,1 mm 1,4 mm Ángulo de visión horizontal aprox.
- Page 20 Polski Zastosowanie 7 Fragment obrazu wybrać odpo- Serwis Kamera 130/180 do Siedle Classic. wiednio do warunków montażo- Jeśli wymagana jest wymiana wych na miejscu. Dostępność dla systemów magistrali kamery, należy wyczepić ją ze sto- In Home, Access lub jako kamera a Fragment obrazu (1–3) jaka zaciskowego i wymienić.
- Page 21 Dane techniczne System domofonowy In-Home-Bus Access bezsystemowa System nadawania koloru Przetwornik obrazu detektor CMOS 1/3" 756 x 504 pikseli CMOS-sensor 1/3" 1280 x 960 pikseli Rozdzielczość 550 linii obrazu 600 linii obrazu Obiektyw 2,1 mm 1,4 mm Pole widzenia w poziomie ok. 130° w pionie ok. 100° w poziomie ok.
- Page 22 русский Область применения 7 Выбрать сегмент изображения, Монтаж Камера 130/180 для Siedle Classic. основываясь на имеющемся Монтаж, ввод в эксплуатацию Доступна для систем In-Home-Bus, варианте монтажа. и программирование описаны a Сегмент изображения (1–3) – Access или в виде внесистемной в соответствующем системном камеры.
- Page 23 Технические данные Переговорная система Шина, установленная внутри помещения Access Внесистемный Стандарт Датчик изображения КМОП-датчик 1/3" - 756 x 504 пикселей КМОП-датчик 1/3" - 1280 x 960 пикселей Степень разрешения 550 ТВ-строк 600 ТВ-строк Объектив 2,1 мм 1,4 мм Угол обзора по...
- Page 24 S. Siedle & Söhne © 2014/03.20 Telefon- und Telegrafenwerke OHG Printed in Germany Best. Nr. 200048690-05 Postfach 1155 78113 Furtwangen Bregstraße 1 78120 Furtwangen Telefon +49 7723 63-0 Telefax +49 7723 63-300 www.siedle.de info@siedle.de...
