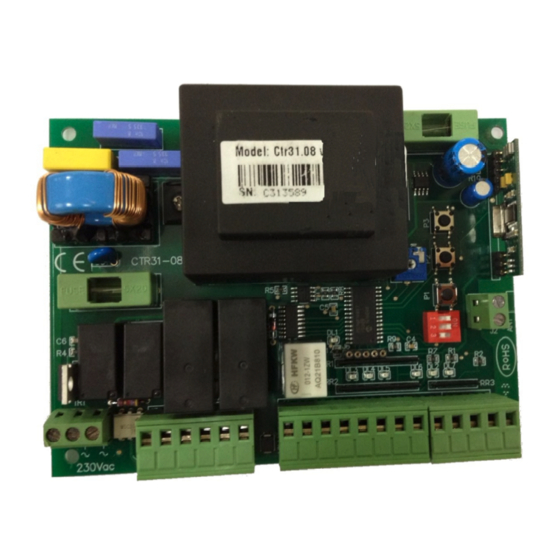

Leb Electronics CTR31 Instruction Manual
  1. Manuals
  2. Brands
  3. Leb Electronics Manuals
  4. Motherboard
  5. CTR31
  6. Instruction manual

Leb Electronics CTR31 Instruction Manual

Hide thumbs Also See for CTR31:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CTR31
MANUALE D'ISTRUZIONI
INSTRUCTIONS MANUAL
MANUEL D'EMPLOI
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CTR31 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Leb Electronics CTR31

Summary of Contents for Leb Electronics CTR31

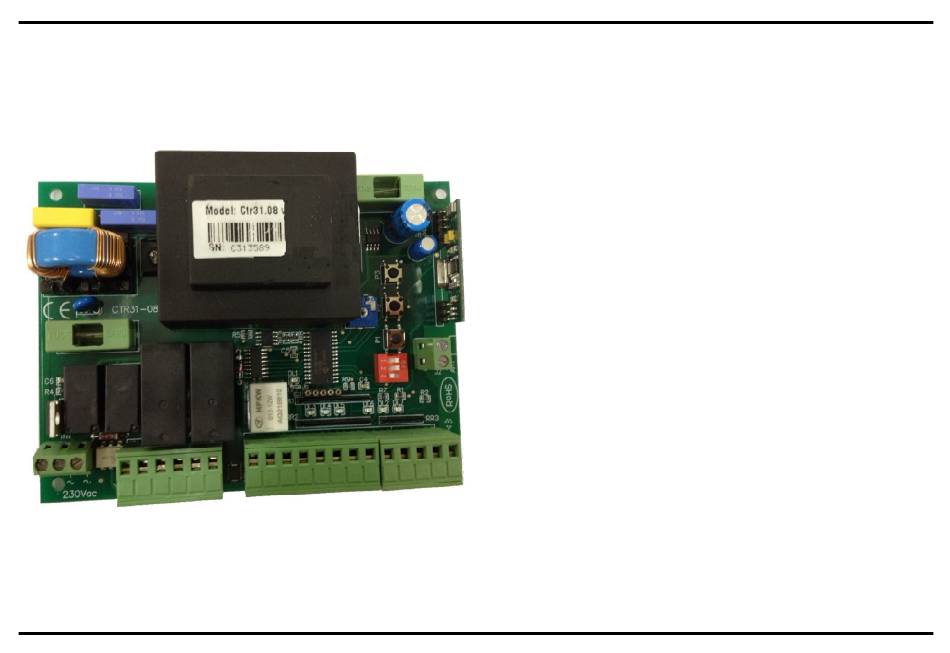

  • Page 1 CTR31 MANUALE D’ISTRUZIONI INSTRUCTIONS MANUAL MANUEL D’EMPLOI...
  • Page 2 ITALIANO ENGLISH FRANCAIS La casa costruttrice si riserva il diritto di apportare modifiche o miglioramenti al prodotto senza preavviso. Eventuali errori riscontrati nella presente edizione saranno corretti nella prossima. The manufacturer reserves the right to modify or improve the product without prior notice. Any inaccuracies or errors found in this manual will be corrected in the next edition.

  • Page 3: Table Of Contents

    ITALIANO INDICE GENERALE Manutenzione………………………………... Destinazione dell’apparecchiatura……….. Collegamenti elettrici……...……………….. Limitazioni d’uso…………………………….. Dichiarazione di conformità…………..…... Programmazione scheda………………….. Caratteristiche generali…………………….. Diagnostica…………….…………………..Funzionamento………………………………. Schema collegamenti….……………..…..Comandi…………………………………………………….. Dispositivi di sicurezza…………………………………….. Uscite………………………………………………………... Alimentazioni………………………………………………... Accessori………………………………………….. Segnalazioni ottiche………………………………………... Trimmer……………………………………………………… Tasti programmazione..……………………………………. Fusibili di protezione……………………………………….. D.10 Dip switches………………………………………………... D.11 Logiche di funzionamento……………..………………….. D.12 Dati tecnici…………………………………………………..

  • Page 4: A Destinazione Dell'apparecchiatura

    ITALIANO A) Destinazione dell’apparecchiatura Quadro elettronico adibito al comando di 1 motore alimentato con tensione 230Vac destinato all’automazione di un cancello scorrevole. B) - Limitazioni d’uso Attenzione : Prima di mettere in servizio l’apparecchiatura elettronica assicurarsi che siano state rispettate le note di seguito riportate. Nota 1 - Leggere attentamente e per intero la documentazione tecnica che segue.

  • Page 5: C Caratteristiche Generali

    C) Caratteristiche generali La centralina CTR31 contiene un radioricevitore a 2 canali. Il ricevitore può memorizzare sino a 100 codici diversi di radiocomandi a Codice Fisso, Rolling Code o funzionanti in ambiente Secret Key. Il canale 1 del ricevitore agisce da Start, mentre il canale 2 agisce da Start pedonale. Il canale 3 accende la luce di cortesia per circa 2 minuti.

  • Page 6: Uscite

    ITALIANO Costa (CST) Ingresso a cui va collegato un dispositivo che, in caso di urto contro un ostacolo, determina l’arresto del cancello e, dopo 1,5 sec., l’inversione di marcia per 2 sec. È possibile collegare coste di tipo resistivo (8K2) o con contatto elettrico N.C.. La scheda rileva automaticamente il tipo di costa collegata.

  • Page 7: Segnalazioni Ottiche

    ITALIANO 6) Segnalazioni ottiche DL1 - Led programmazione (rosso): Si accende in fase di programmazione e durante il moto del cancello. DL2 - Led stop (rosso): Si spegne ad un comando di stop in morsettiera. DL3 - Led finecorsa apertura (giallo): Si spegne quando il finecorsa è azionato. DL4 - Led finecorsa chiusura (giallo): Si spegne quando il finecorsa è...

  • Page 8: Dati Tecnici

    ITALIANO Funzionamento con logica “Condominiale” (Dip 1 = ininfluente Dip 2 = OFF Dip 3 = ininfluente Il cancello, una volta raggiunta l’apertura, chiuderà automaticamente dopo il tempo di Pausa impostato. Un comando di Start fornito durante l’apertura è ininfluente. Un comando di Start fornito durante la chiusura provoca l’arresto e l’inversione di marcia dopo circa 1,5 sec. Un comando di Start o l’intervento della fotocellula durante il tempo di pausa ricarica il medesimo allungando il periodo che precede la chiusura automatica.

  • Page 9: Collegamenti Elettrici

    ITALIANO F) Collegamenti elettrici...

  • Page 10: Dichiarazione Di Conformità

    Descrizione dell’apparecchiatura: Quadro elettronico adibito al comando di un motore operante a 230Vac destinato all’automazione di un cancello scorrevole. Modello: CTR31 Norme applicate: EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1 Laboratorio di prova :...

  • Page 11: Diagnostica

    ITALIANO Impostazione tempo di Lavoro con velocità di rallentamento minima. Sbloccare manualmente il cancello e posizionarlo a completa chiusura. Bloccare il cancello e premere il tasto P3 per circa 3 sec. finché il Led DL1 non emette un breve lampeggio. Successivamente il Led DL1 si accende con luce fissa e il cancello apre alla minima velocità fino al raggiungimento del finecorsa di apertura.

  • Page 12: Schema Collegamenti

    ITALIANO L) SCHEMA COLLEGAMENTI...
  • Page 13 ENGLISH GENERAL INDEX Maintenance………………..………………... Equipment purpose………………………..Electric connections ……...……………….. Usage limitations……………………………. Declaration of conformity……...……..…... Card programming………………...……….. General features…………………………….. Diagnostics……...…………...……………... Working……………………………….………. Connections diagram..………………..…... Commands…………………………………..…………….. Safety devices……………………………………….…….. Outputs……………………………………………………... Power supply………………………………………..……... Accessories………………...…………………..………….. Optic signals ………………………………..……………... Trimmer……………………………………………………… 17 Programming keys ..………...……………………………. Protection fuses ………………….……………………….. D.10 Dip switches………………………………………………...

  • Page 14: A Equipment Purpose

    ENGLISH A) Equipment purpose Electric board assigned to the control of 1 motor powered by 230Vac voltage, allotted to the automation of a sliding gate. B) - Usage limitations Warning: Before putting in use the electronic equipment make sure the following notes are respected. Note 1 - Carefully and thoroughly read the following technic documentation.

  • Page 15: C General Features

    C) General features The control board CTR31 contains a 2 channels radio receiver. The receiver can memorize up to 100 different codes of radio controls Fixed Code, Rolling Code or working in environment Secret Key. The channel 1 of radio receiver acts as Start, while the channel 2 acts as pedestrian Start.

  • Page 16: Outputs

    ENGLISH Safety rib (CST) Input to which to connect a device that, in case of impact against an obstacle, causes the gate stop and, after a 1,5 sec., gate reverse for 2 sec. It is possible to connect resistive-type safety rib (8K2) or with electric contact N.C.. Automatically the card detects the type of connected safety rib. When you wish to change safety rib type, you should take off power supply mains from the card and then give it again.

  • Page 17: Optic Signals

    ENGLISH 6) Optic signals DL1 - Programming Led (red): It switches on in programming step and during gate motion. DL2 - Stop Led (red): It switches off at a stop command in terminal board. DL3 - Opening stroke end Led (yellow): It switches off when stroke end is set in motion. DL4 - Closing stroke end Led (yellow): It switches off when stroke end is set in motion.

  • Page 18: Technical Data

    ENGLISH Working with “Condominial” logic (Dip 1 = non affecting Dip 2 = OFF Dip 3 = non affecting) When the gate is fully opened, it will automatically close after the set Pause time. A Start command given during opening is not affecting. A Start command given when closing provokes the stop and gate reverse after about 1,5 sec.

  • Page 19: Electric Connections

    ENGLISH F) Electric connections...

  • Page 20: Declaration Of Conformity

    Equipment description: Electronic board affected to the control of a motor working at 230Vac intended for the automation of a sliding gate. Model: CTR31 Applied rules: EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1...

  • Page 21: Diagnostics

    ENGLISH Work time set up with minimum slowdown speed Manually unblock the gate and place it fully closed. Block the gate and press the key P3 for about 3 sec. until the Led DL1 issues a short flash. Then the Led DL1 switches on with fixed light and the gate opens at the minimum speed until reaching the opening stroke end. The gate stops and, after 1 sec., closes at cruising speed until reaching the closing stroke end.

  • Page 22: Connections Diagram

    ENGLISH L) Connections diagram...
  • Page 23 FRANCAIS INDEX GENERAL Entretien……………………………………..Destination de l’équipement……………... Connexions électriques...…………...…….. Limitations d’usage………………………... Déclaration de conformité …….……..…... Programmation fiche………………...…….. Caractéristiques générales……………….. Diagnostic…………….…………..………... Fonctionnement…………………………….. Schéma de liaison……..………..………... Commandes…………………………………………...….. Dispositifs de sécurité …………………………………..Sorties……………………………………………….……... Alimentations…………………………….………………... Accessoires……………………………….……………….. Signalisations optiques …………………………………... Trimmer……………………………………………………… 27 Touches programmation…………………………………. Fusibles de protection…………………………………….. D.10 Dip switches………………………………………………...

  • Page 24: A Destination De L'équipement

    FRANCAIS A) Destination de l’équipement Tableau électronique affiché à la commande de 1 moteur alimenté avec tension 230Vac destiné à l'automation d’une grille coulissante. B) - Limitations d’usage Attention : Avant de mettre en marche l’équipement électronique s’assurer que les notes ici-bas soient respectées. Note 1 - Lire attentivement et complètement la documentation technique suivante.

  • Page 25: C Caractéristiques Générales

    C) Caractéristiques générales La centrale CTR31 contient un radiorécepteur avec 2 canaux. Le récepteur peut mémoriser jusqu’à 100 codes divers de radiocommandes à Code Fixe, Rolling Code ou fonctionnant en milieu Secret Key. Le canal 1 du récepteur agit comme Start, tandis que le canal 2 agit comme Start piéton.

  • Page 26: Sorties

    FRANCAIS Barre palpeuse de sécurité (CST) Entrée à laquelle il faut brancher un dispositif qui, en cas de choc contre un obstacle, détermine l’arrêt de la grille et, après 1,5 sec., l’inversion de la marche pour 2 sec. C’est possible de brancher une barre palpeuse de type résistif (8K2) ou avec un contact électrique N.C.. La fiche relève automatiquement le type de barre palpeuse branchée.

  • Page 27: Signalisations Optiques

    FRANCAIS 6) Signalisations optiques DL1 - Led programmation (rouge): Il s’allume en phase de programmation et pendent le mouvement de la grille. DL2 - Led stop (rouge): Il s’éteint à une commande de Stop en tableau de bornes. DL3 - Led fin de course ouverture (jaune): Il s’éteint quand la fin de course est actionnée. DL4 - Led fin de course fermeture (jaune): Il s’éteint quand la fin de course est actionnée.

  • Page 28: Données Techniques

    FRANCAIS Fonctionnement avec logique “Copropriété” (Dip 1 = non influent Dip 2 = OFF Dip 3 = non influent ) La grille, une fois ouverte, fermera automatiquement après le temps de Pause affiché. Une commande de Start donnée pendant l’ouverture n’est pas influent.

  • Page 29: Connexions Électriques

    FRANCAIS F) Connexions électriques...

  • Page 30: Déclaration De Conformité

    Description de l’équipement : Tableau électronique affiché à la commande d’un moteur marchant à 230Vac destiné à l’automation d’une grille coulissante. Modèle: CTR31 Normes appliquées: EN 61000-6-3, EN 61000-6-1, EN 301489-1, EN 301489-3, EN 300220-2, EN 300220-1, EN 60950-1 Laboratoire d’essais : NEMKO SPA Résultat:...

  • Page 31: Diagnostic

    FRANCAIS Affichage temps de Travail avec vitesse de ralentissement minimum Débloquer manuellement la grille et la placer en fermeture complète. Bloquer la grille et appuyer sur la touche P3 pour 3 sec. à peu près jusqu’à quand le Led DL1 émet un court clignotement. Ensuite le Led DL1 s’allume avec lumière fixe et la grille ouvre à vitesse minimum jusqu’à rejoindre la fin de course d’ouverture.

  • Page 32: Schéma De Liaison

    FRANCAIS L) Schéma de liaison...
